Construir "La RevIO" (clon de Arduino) mi camino (10 / 12 paso)

Paso 10: Añadir 3, 3V de alimentación...

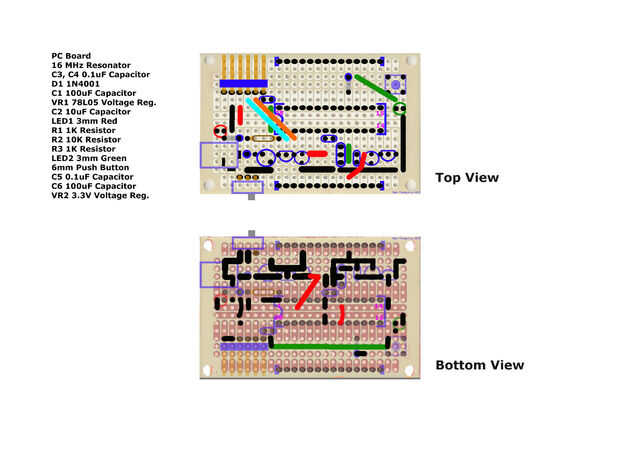

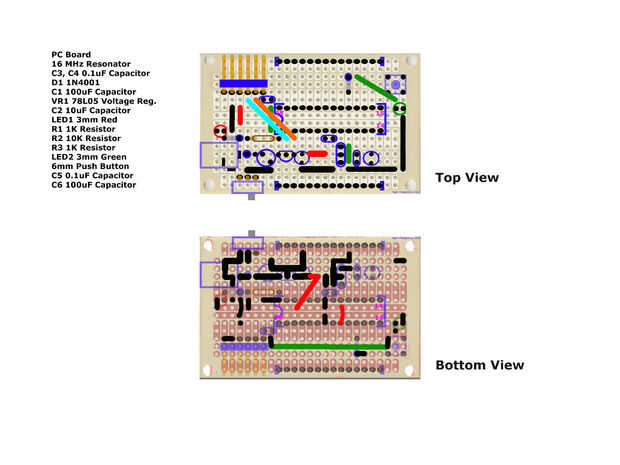

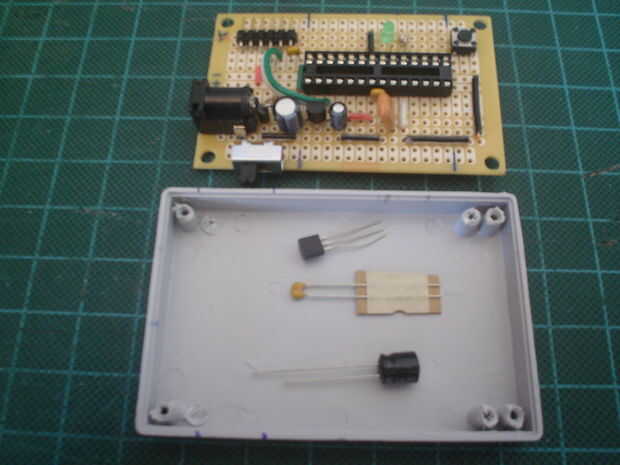

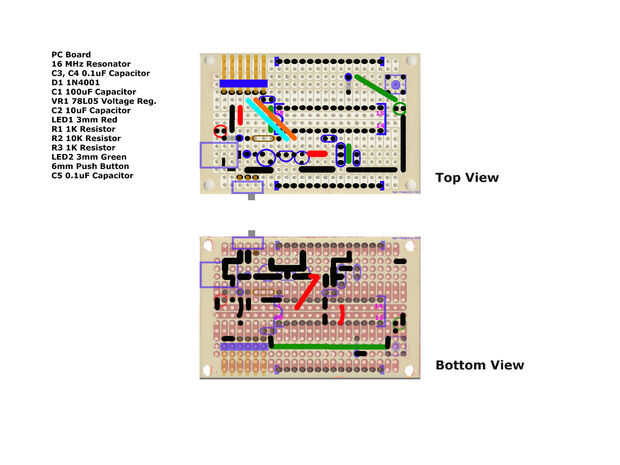

Necesitamos tres componentes más para añadir 3,3 v Fuente de alimentación. Los tres componentes son:
C5 - 100uF/16V (Digikey #P807-ND)
C6 - 0.1uF / 50V (Digikey #BC1160CT-ND)
VR2: voltaje regulador 3323 MCP1700 a-92 (DigiKey #MCP1700-3302E/a-ND)

Nota: VR2 - 3.3V regulador de voltaje se muestra en el esquema (IC3) es L78L33ACZ (Digikey #497-7288-ND).

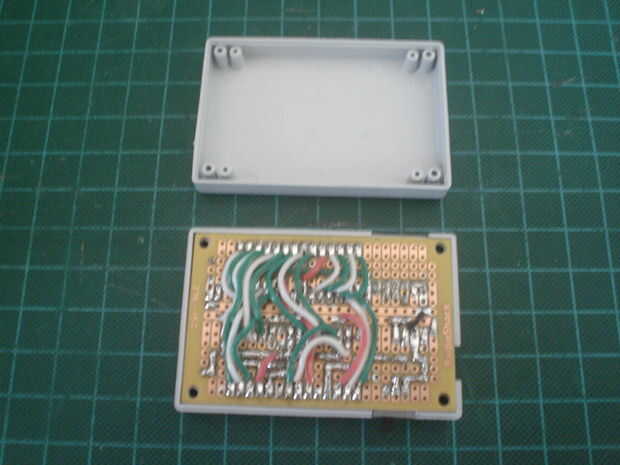

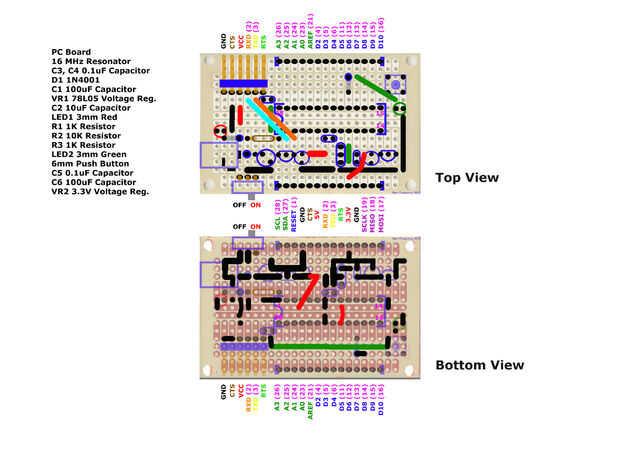

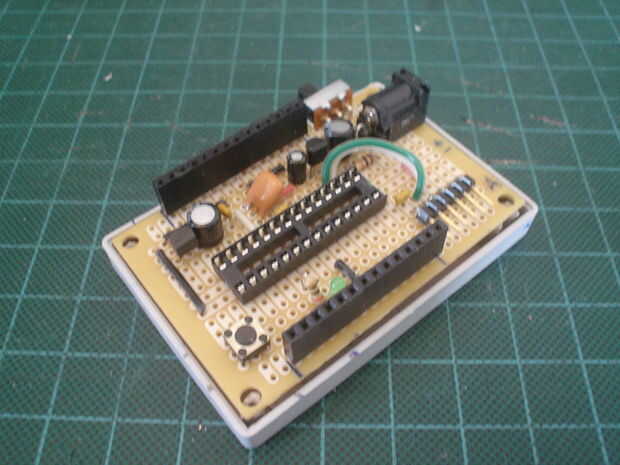

Conecté todos los cables entre el microcontrolador y los dos carriles de 14 pines en ambos lados de la Junta. E instalé los dos rieles de macho de 14 pines a la Junta.

Entonces conecté los pines a dos carriles de 14 pines en la parte inferior de la Junta por consiguiente.
