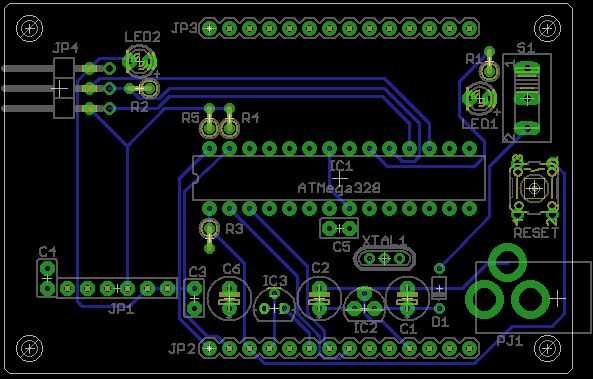

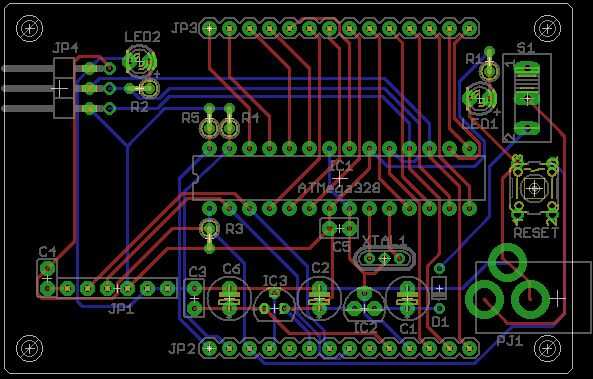

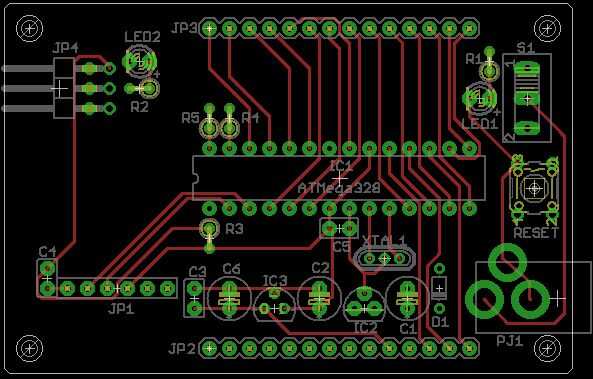

Paso 1: Esquema, PCB imágenes y

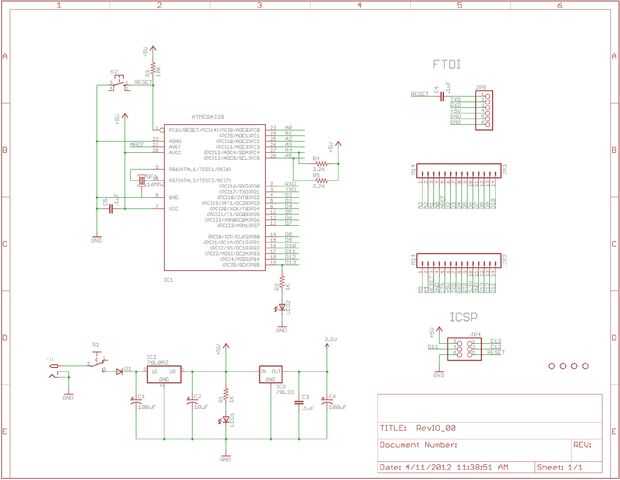

Nota: Hay algunos componentes que aparecían en el esquema que he añadido más tarde, en que son
R4, R5 - resistencia de 2,2 K para el bus I2C, para no tener que añadir las resistencias en caso de que me quiero conectar a dispositivo I2C en el futuro.
JP4 - jefe del pin macho 2 x 3 como un estándar ICSP.
Nota: 3,3 v regulador de voltaje se muestra en el diagrama esquemático es L78L33ACZ (Digikey #497-7288-ND) pero se muestra en el paso 10 (VR2) 3323 MCP1700 a-92 (DigiKey #MCP1700-3302E/a-ND) y ambos tienen configuración de pines diferentes, ver hoja de datos para la información.
