Paso 3: Colóquela...
![]()

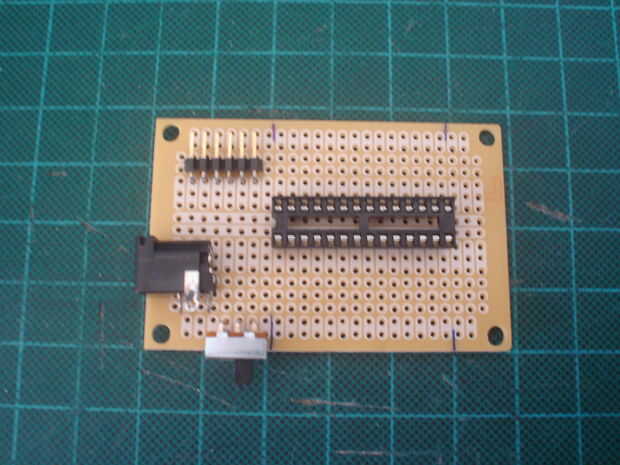

Antes de empezar a poner los componentes en el PCB, aproximadamente se puso el gran componente en el PCB para ver si el componente. Me di cuenta de que en el multiusos de PCB, el número de filas si es diferente en cada lado, uno tiene dos filas de agujeros independientes, las otras tiene tres filas. Por lo tanto, escoger a las tres filas de jack de alimentación y componentes del regulador de 5V. Y colocar el procesador (ATmega328) pin 1 a 14 para las tres filas, así que pude colocar el resonador en la junta sin dificultad.
Y coloco el encabezado de ángulo recto de 6 pines que se utilizará como el conector al cable FTDI para subir el programa a Atmega328.
Para el interruptor, lo coloco en el mismo lado de la toma de corriente.
Tenga en cuenta que también marca la colocación de los carriles de 14 pines en el más exteriores de la PCB.
