Paso 6: La parte divertida...

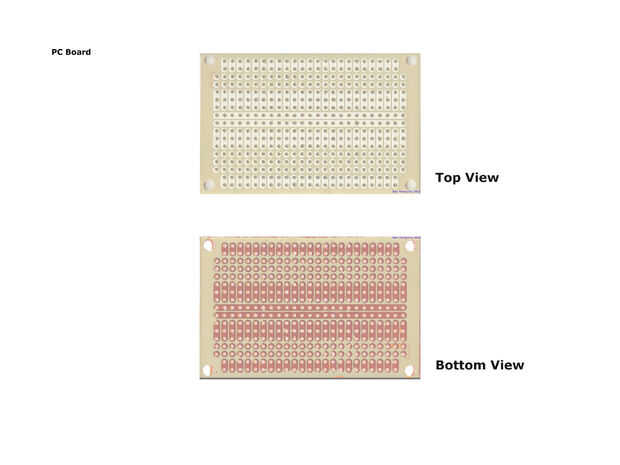

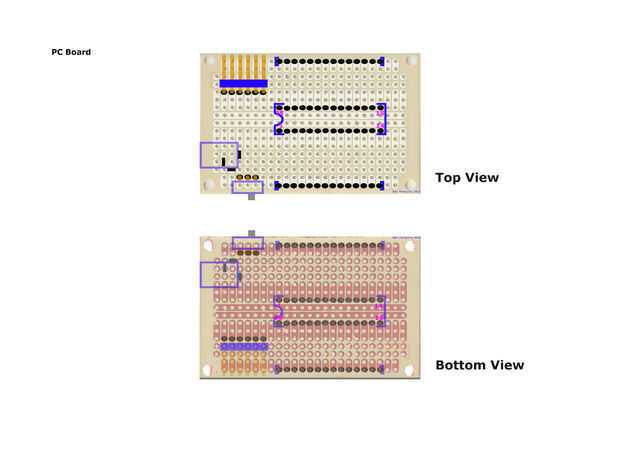

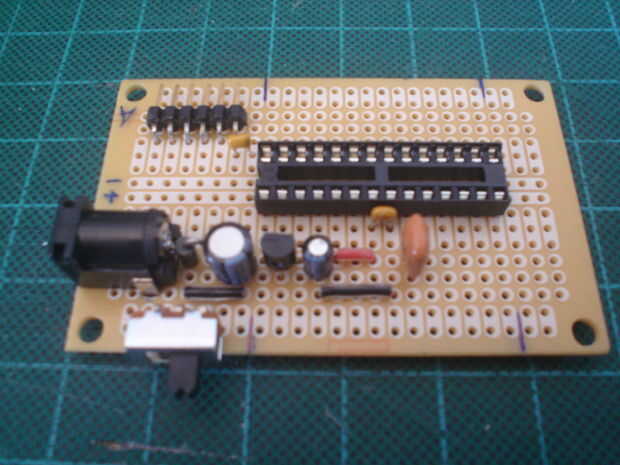

El tablero es exactamente igual a la Junta que menciono en la lista (Radio Shack #276-150). Y es bastante fácil averiguar donde se encuentra en los componentes. Esto será fácil para ambos, en lugar de utilizar las palabras para explicar Dónde está el componente que se encuentra.
Lo orienté la Junta es que los tres agujeros de soldadura individuales en el extremo inferior de la imagen, y los dos agujeros de soldadura individual será en el extremo superior de la foto. Anuncio ofrezco también la vista de la parte inferior para mostrar cómo hice mi soldadura en la parte inferior de la PCB y el diseño del PCB.
Añadir el resonador, condensadores, diodos...

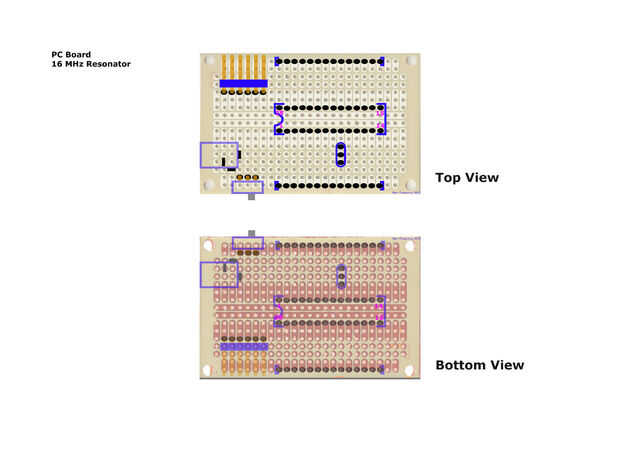

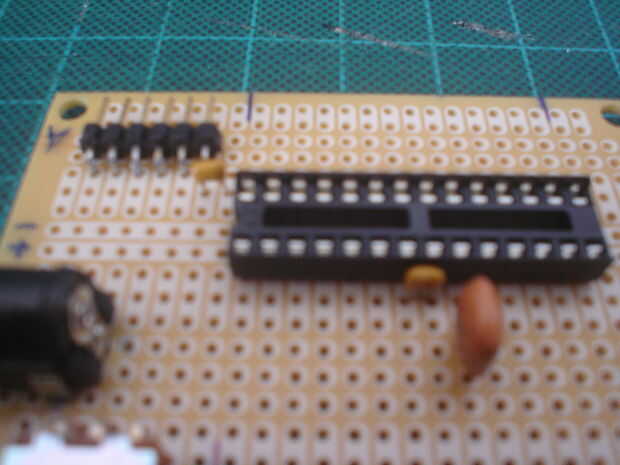

He añadido 16 Mhz resonador a la PCB.

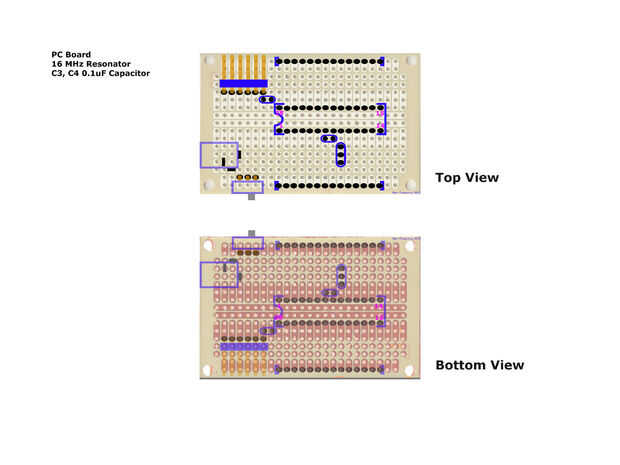

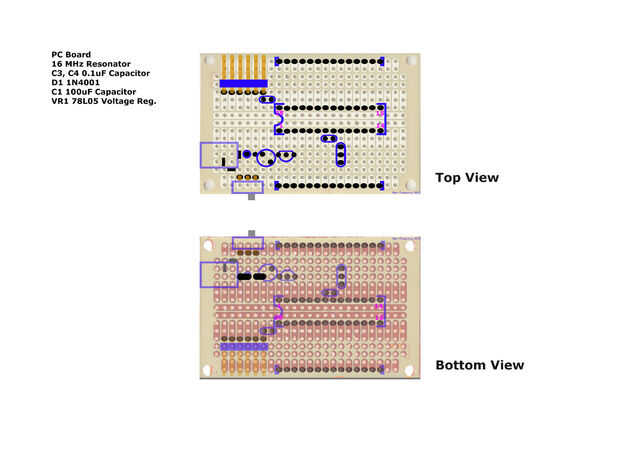

Y condensadores de dos 0.1uF (C3, C4), como se ve en el diagrama siguiente. Puesto que los condensadores no tienen la polaridad, nos podemos soldarlos en inmediato. Luego cortar las patas con corte Diagonal.

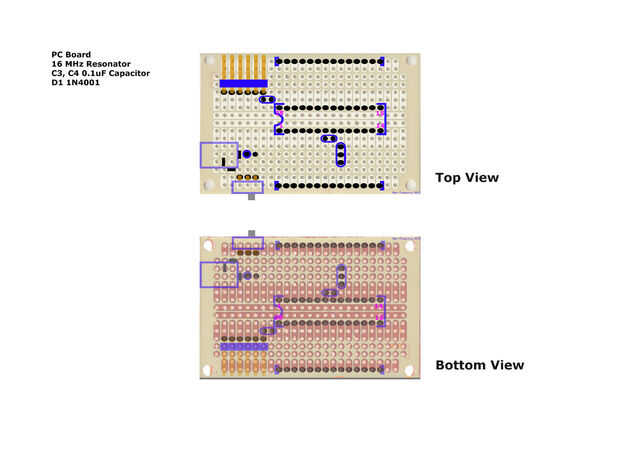

Luego, añadí el D1 - diodos (1N4001) en el extremo de poder jack (ver diagrama), tenemos que tener más cuidado, ya que tiene polaridad.

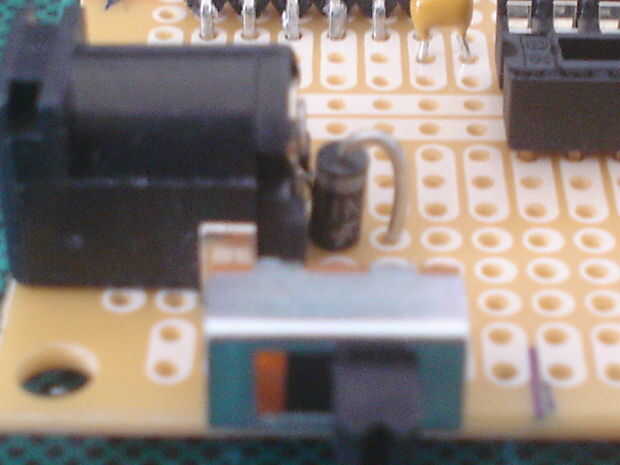

Coloqué el diodo verticalmente para ahorrar espacio. En el cuerpo del diodo hay una raya blanca en un extremo, coloca ese extremo al conector de alimentación. Entonces, había soldado la toma de corriente y el diodo juntos.

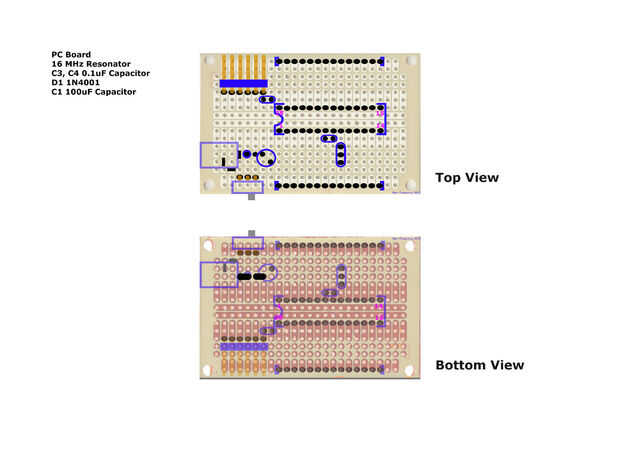

Siguiente componente añadido era C1 - condensador de 100uF. El C1 tiene también la polaridad, puse la pata positiva (+) de la polaridad del diodo (D1) y el negativo (-) del diodo. Entonces soldadas las patas del diodo y el condensador juntos.

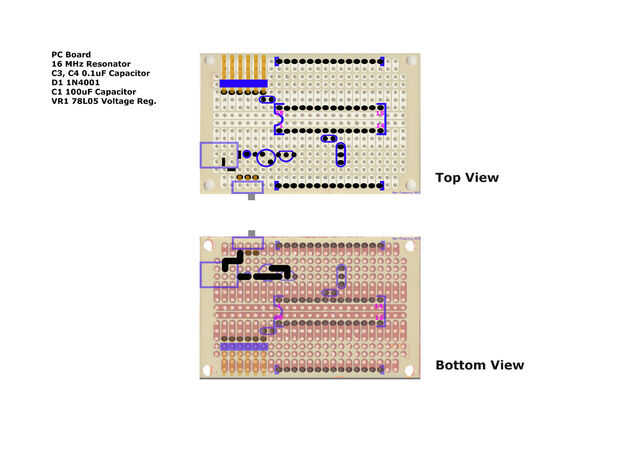

Siguiente componente era el VR1 - regulador de voltaje de 5V, aviso lo he insertado en la cara del regulador es hacia arriba.
Y soldó la parte inferior de la Junta como en el diagrama.

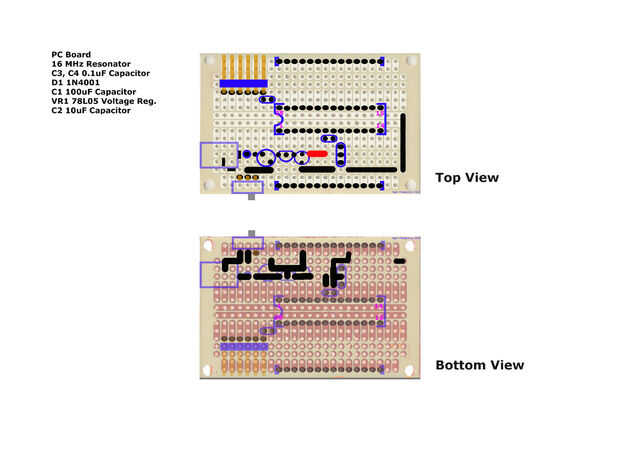

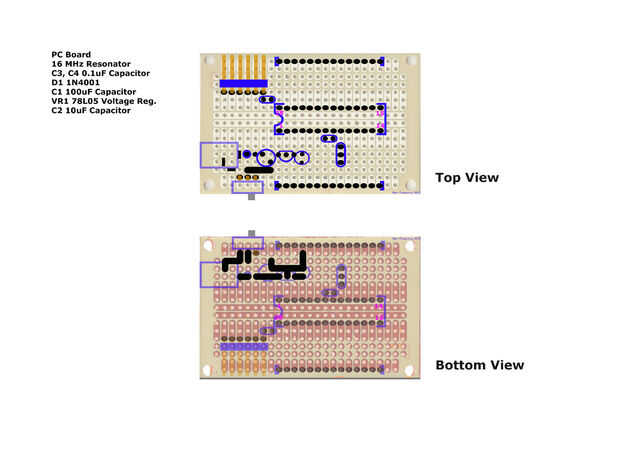

Luego añade C2 - condensador de 10uF a la pizarra al lado de la pierna derecha del regulador de voltaje de 5V. Tenga en cuenta que este condensador es también tienen polaridad. El positivo (+) del condensador se coloca junto al derecho máximo del regulador de voltaje. Entonces soldadas estas dos piernas juntas.

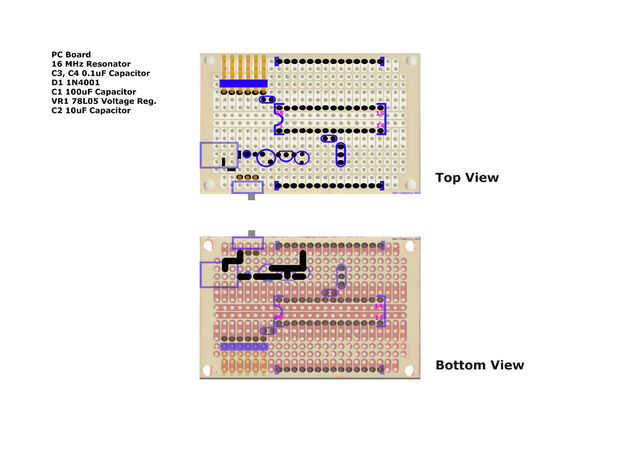

Y conecté el final (negativo) de tierra de VR1 y C1 y C2 conjuntamente.

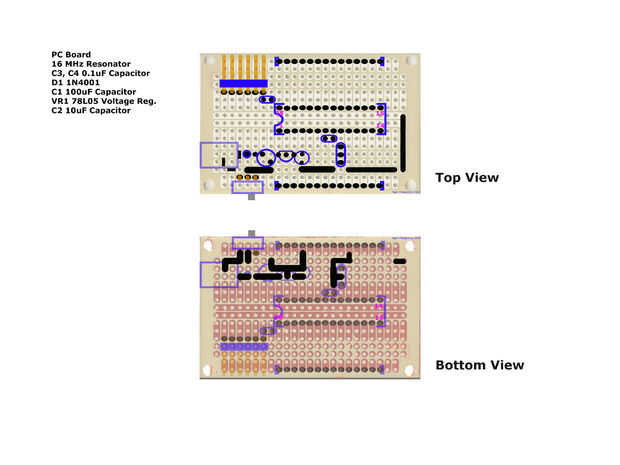

Y el cuarto pin del riel inferior a esta línea de tierra, así.

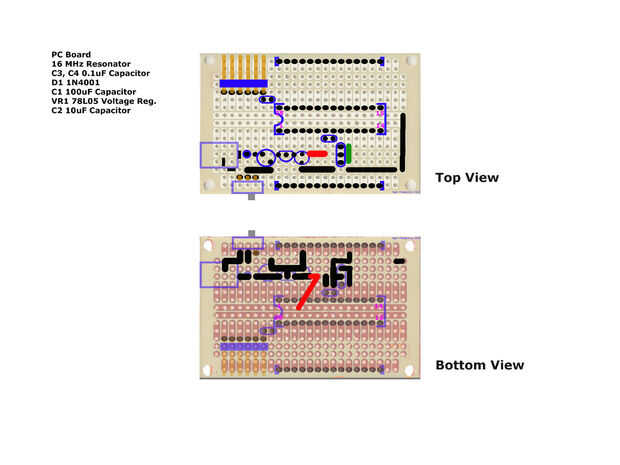

Luego conectar todo el suelo y línea de energía positiva.
También conecta la parte inferior la mayoría de resonador al pin 10 del micro-controlador.
