Paso 8: Agregar visual para fuente de alimentación, prueba LED Conector D13, botón de Reset y FTDI...

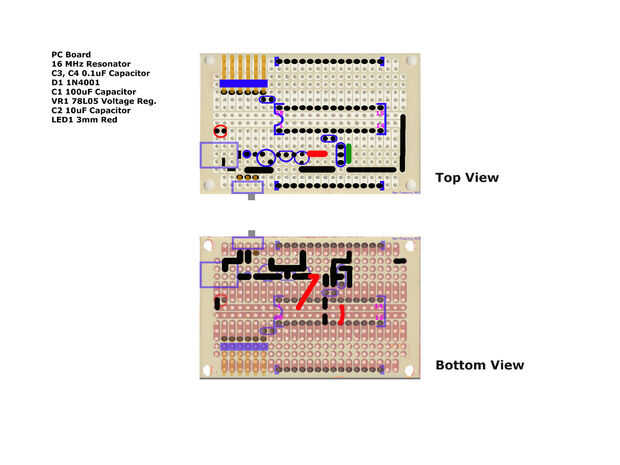

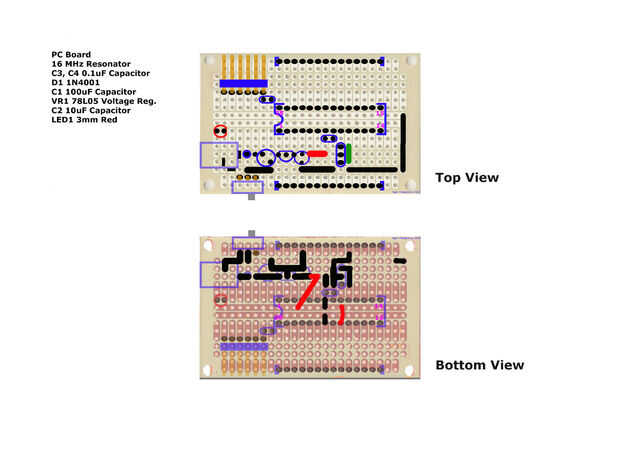

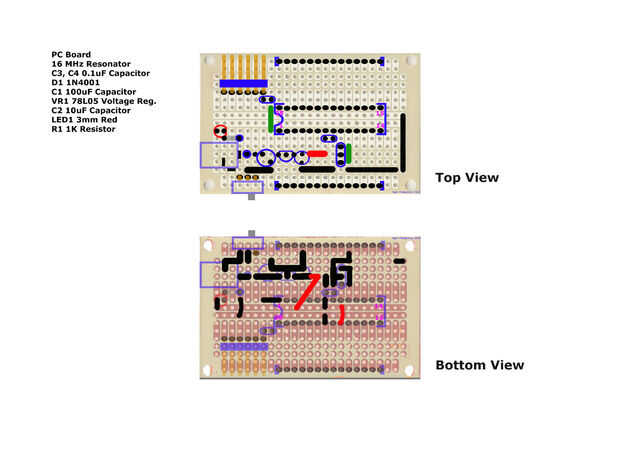

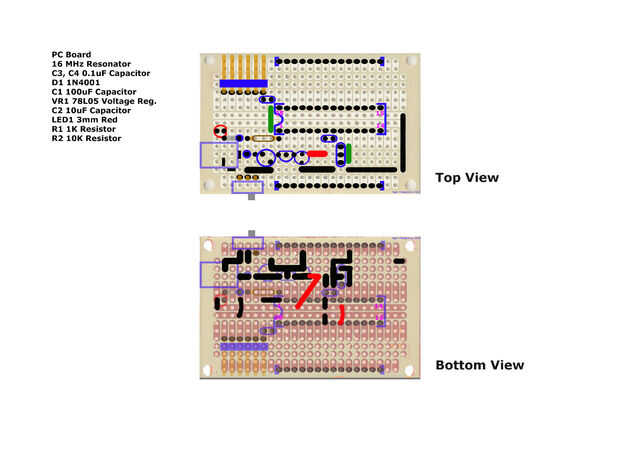

Después, conecté el C3 - condensador que estaba sentado al lado del conector FTDI encabezado, el pin 1 del micro-controlador. Y R2 - resistencia de 10K a la tarjeta junto al pin de reset (pin 1) del regulador micro también.

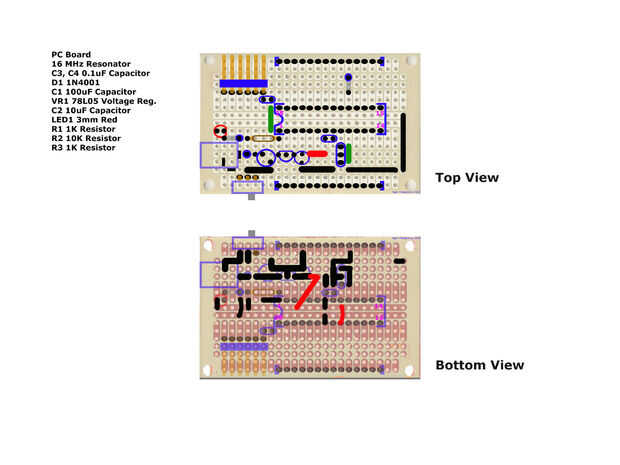

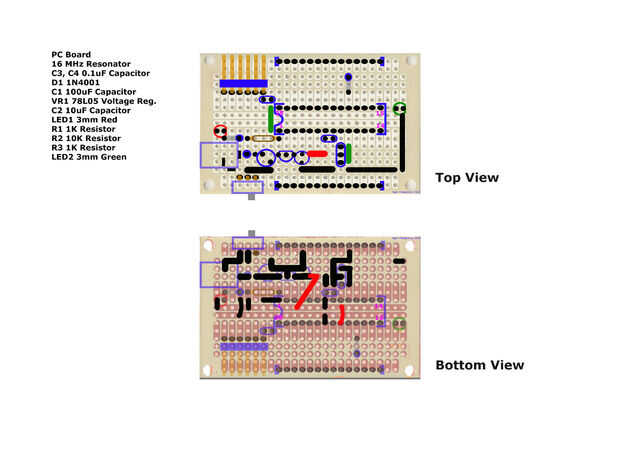

Es una buena idea para mantener la "prueba" LED similar a Arduino que tiene la "prueba" LED conectada al pin de D13. Así que conecté R3 - resistencia de 1K y LED2 - LED 3 mm verde sobre el tablero.

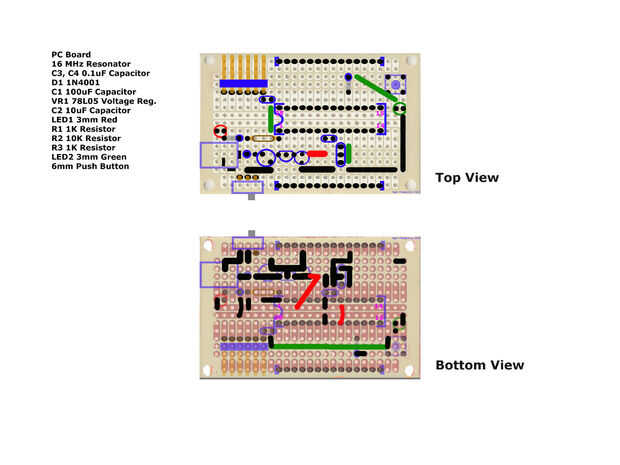

Después conecté todos los hilos de led verde y resistencia a pin D13, instalé el pulsador en la esquina superior derecha del PCB.
Luego conecté patillas de 5V y tierra de FTDI para la línea de 5V y tierra del PCB.

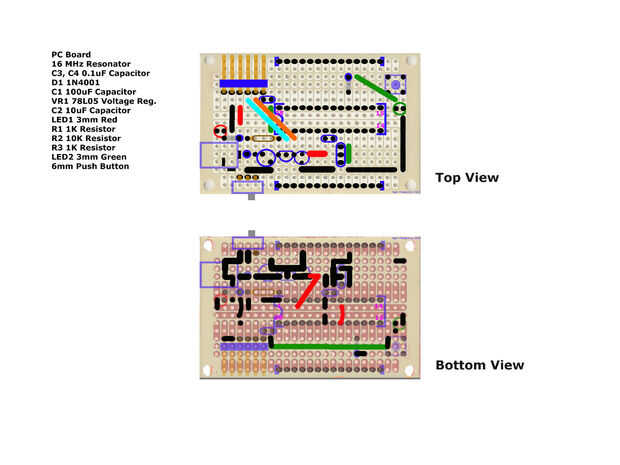

Conecta el RXD y TXD del encabezado conector FTDI al pin 2 y 3 del micro-controlador.
