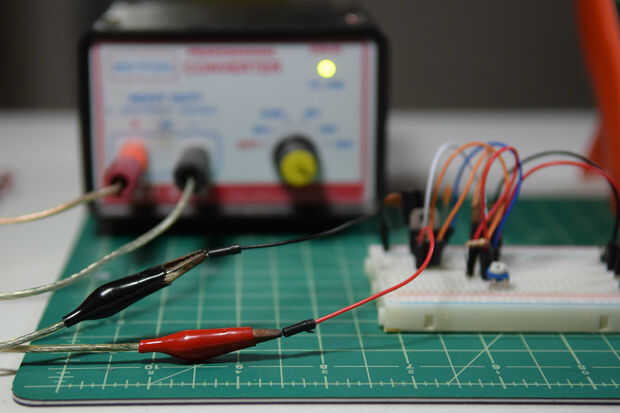

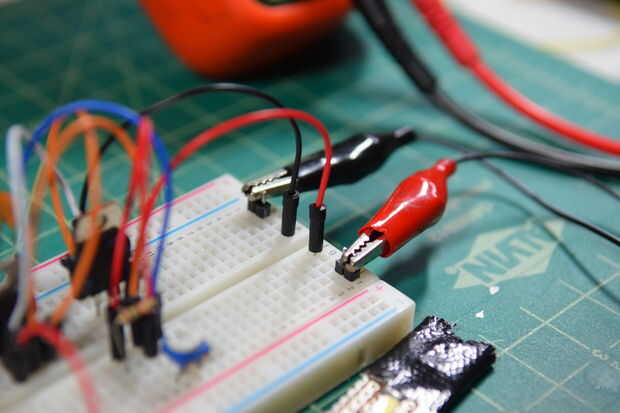

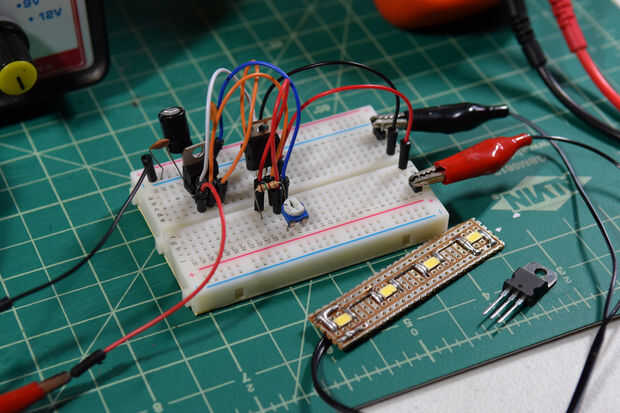

Paso 6: Creación de un prototipo del regulador Variable / Dimmer (parte 1)
Necesitamos controlar el brillo de los LEDs con un circuito dimmer. Hay dos circuitos ideal a utilizar: el convertidor del buck PWM y el regulador de tensión lineal. El convertidor buck es más eficiente de potencia en comparación con el regulador lineal aunque cuando usted dispara vídeos utilizando una fuente de luz controlada por un convertidor del buck PWM, los videoclips tiende a rasgarse.

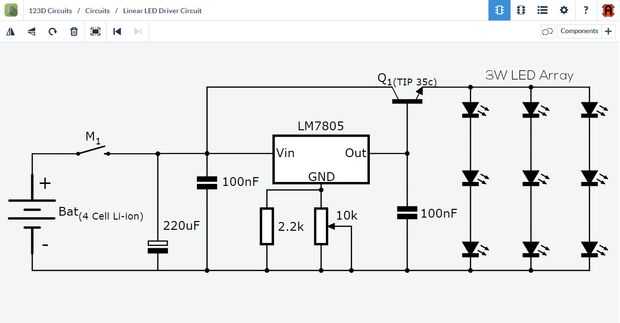

Aquí está el diagrama esquematico del circuito: el regulador 7805 se utiliza como base de una referencia de voltaje por el transistor actual alta mientras que el trimmer capacitor se utiliza para controlar el voltaje del transistor.
