Paso 6: La conexión a
![]()
![]()
![]()
![]()

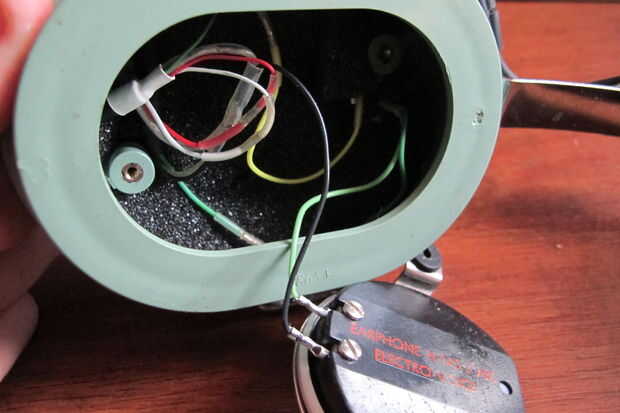

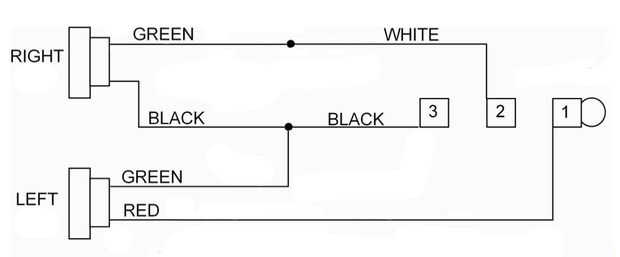

El cableado final se simplifica significativamente en comparación con la configuración original. Sin el ajuste de la boquilla y el volumen, el cableado es sencillo y se describe en el diagrama de cableado. Tenga en cuenta los colores que uso voluntad probablemente cambian dependiendo de la versión de auricular pero como número 3 es el terreno de común compartido, debería funcionar. Los puntos negros en la figura muestra donde las conexiones se realizaron en el pedazo de oreja izquierda en esta unidad. Tenga en cuenta que la soldadura de las conexiones de los altavoces son muy susceptibles al calor. El más ligero toque de soldadura es necesario fundir las conexiones soldadas previamente. Más, y se derretirá el plástico con los contactos de altavoz en lugar.

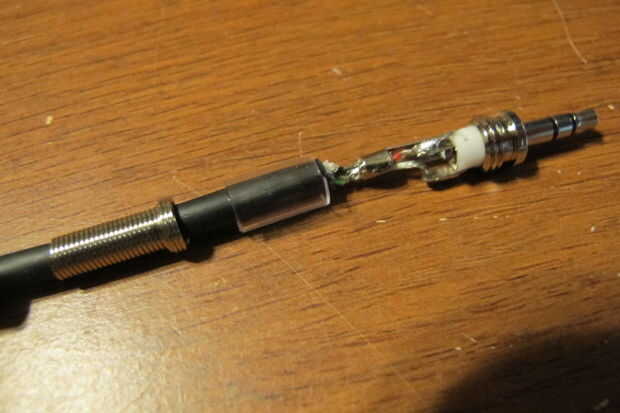

La parte más delicada es el cableado hasta la toma de auriculares de 3,5 mm. El alivio de tensión metal apenas se coloca sobre el alambre en espiral y es difícil de diapositiva alrededor (que es una buena cosa). En cuanto a la soldadura, las conexiones son pequeñas y sería más fácil con una tercera mano para mantener todo en su lugar. No te olvides de Deslice todos los tres pedazos de la cubierta hacia arriba en el cable en el orden correcto antes de comenzar o tendrá la oportunidad de intentarlo de nuevo.
