Construir mi primera guitarra de bajo (2 / 22 paso)

Paso 2: dibujo

Dibujo guitarra 3D: necesitaba sacar la guitarra en un software 3D que me permita exportar dibujos en un archivo que podría comprender la máquina CNC.  Después de la lectura extensa, he decidido comprar Rhino 3D.  Fui a través de algunos tutoriales de Rhino y luego comenzó mi dibujo en 3D.  Iniciado por importar una foto de mi guitarra actual en el software y lo utilizó como un modelo áspero, haciendo dimensional cambia donde desee.  Tomé mis bocetos con dimensiones y continuó en el Rhino dibujo hasta que completé lo que ves en las fotos.  Desde aquí, era capaz de exportar archivos 3D STL (estereolitografía) utilizados por el software CNC para la parte superior e inferior de la guitarra y archivos DXF (Autocad) de los recortes previstos.

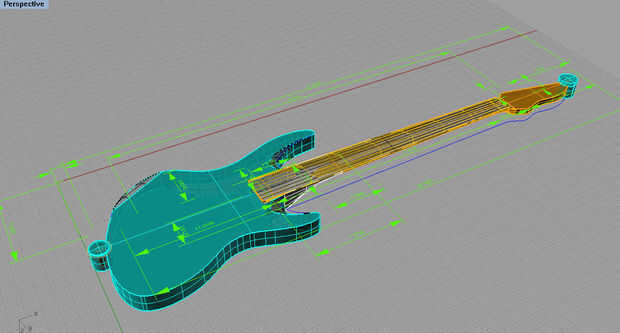

Después de intentar averiguar cómo iba para voltear la guitarra para que la parte trasera indexada con la parte delantera, decidí dejar madera extra en la parte superior e inferior por lo que pude poner redonda ½" agujeros en cada extremo de la guitarra para la madera de la guitarra se emperna a una tabla de indexación. Esto permitiría entonces me voltee en la línea central y perno hasta la Junta cuando tenía que cortar la parte de atrás.  En mi dibujo, he puesto el centro del agujero inferior de la indexación en X = 1", Y = 7". Así, si necesitaba para tomar el montaje de la tabla de enrutamiento, podía siempre encontrar el punto central del agujero de índice inferior y mover el router X -1 "y -7" para encontrar a mi X y Y cero puntos de partida.  Las siguientes son fotos de Rhino.
