Paso 2: Vamos a construir
¿Lo primero a pensar es cuánto de un alambre necesitamos? Hay dos casos de uso que se me ocurrió esto.
Caso uno: Usted puede poner la grabadora en la persona. En este caso sólo tenemos cerca de 6 pies. Esto funciona porque es bastante fácil de sincronizar audio en programas de edición de vídeo más estos días. Y por grabadora me refiero no sólo a una mini grabadora de audio dedicadoa, pero un iPhone o iPod.
Caso dos: Son enchufar el micrófono en la cámara real. Que todavía podría ser un iPhone o un iPod. En este caso podemos necesitar un cable más largo, 10 pies o más. Este circuito trabajará fácilmente con 40-50 pies de cable.

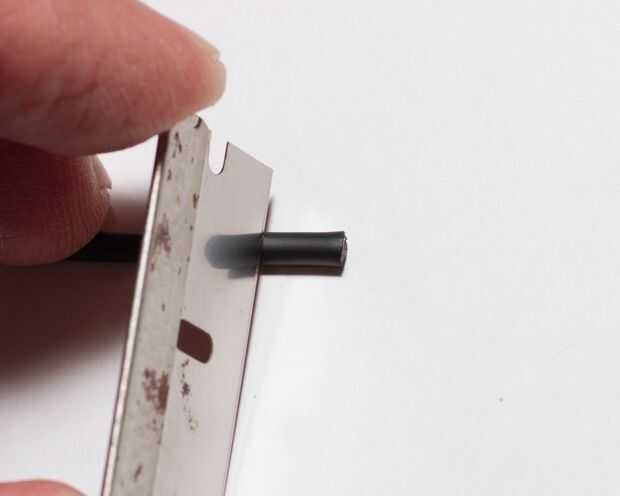

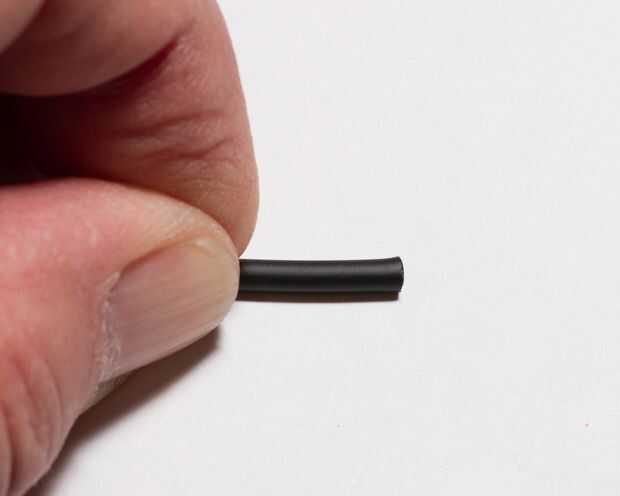

Primer paso para el cable de la tira. Necesitamos exponer la pantalla exterior para conectar a tierra y entonces el conductor interno. Estoy usando cable de espiral blindado. Esto es muy fácil trabajar con. Me gusta utilizar una cuchilla de afeitar para quitar este tipo de alambre ya que no estira el aislamiento y hace un bonito borde limpio. Tienes que tener cuidado de no cortar el alambre interior y solamente el aislamiento. Ver las fotos de paso a paso:

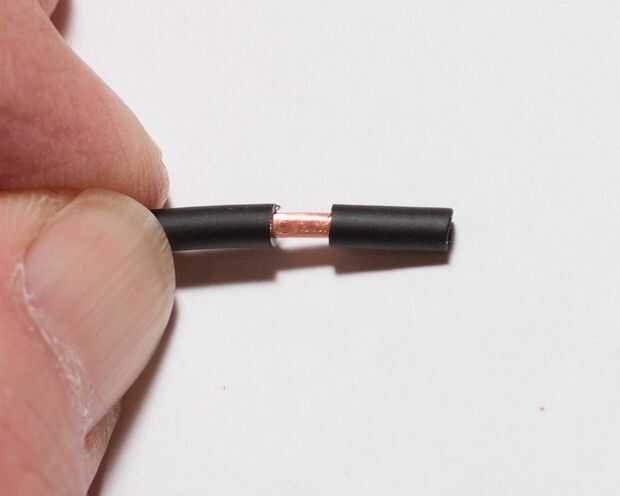

- Tira de 3/8" de aislamiento exterior

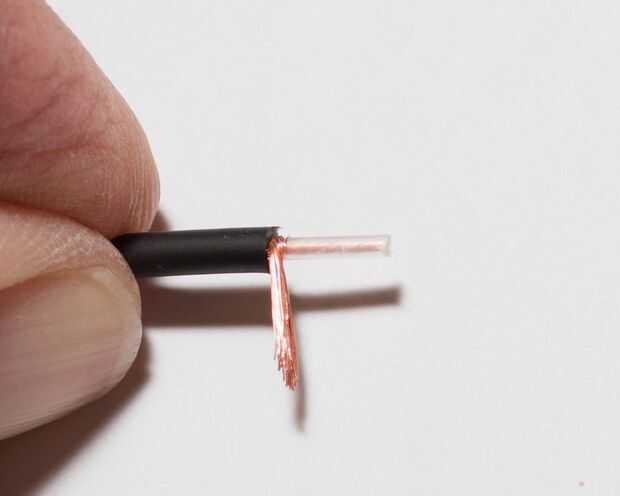

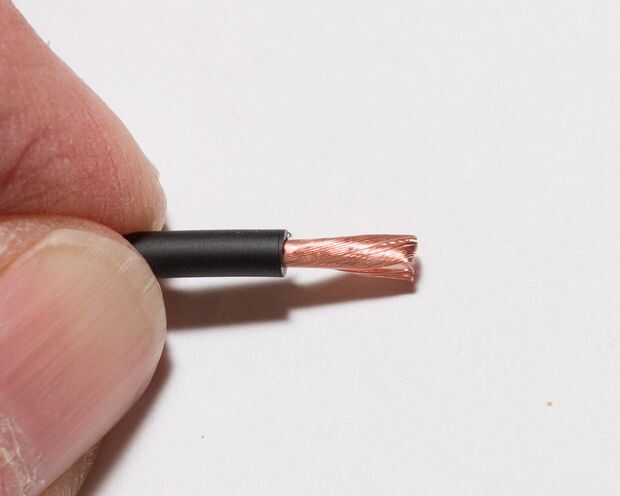

- Retire el protector del espiral y ángulo a un lado

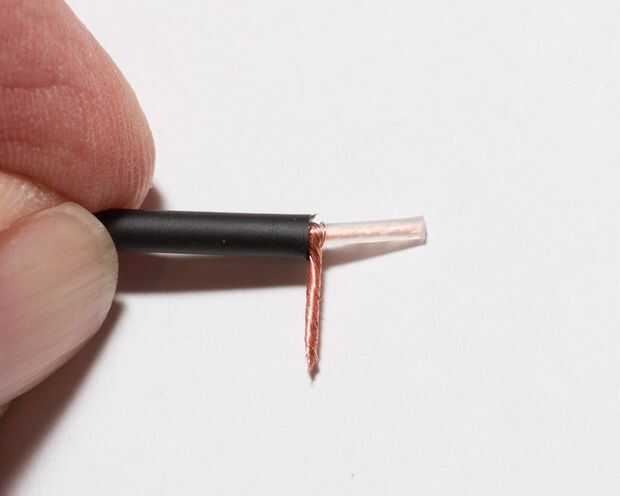

- Gire el protector del espiral firmemente

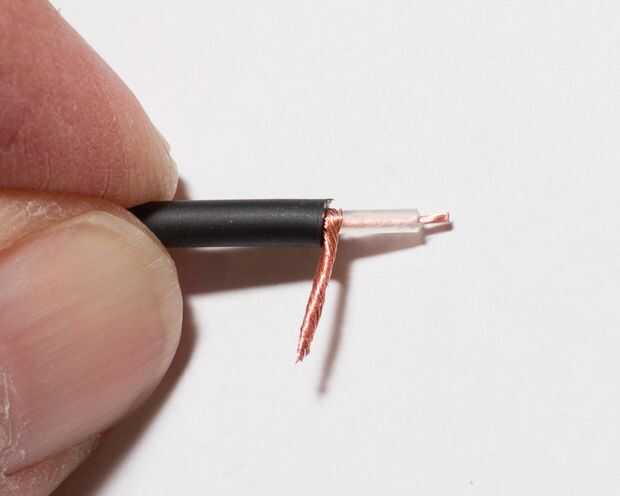

- Tira un vary corta 1/16 de una pulgada o tan de conductor que

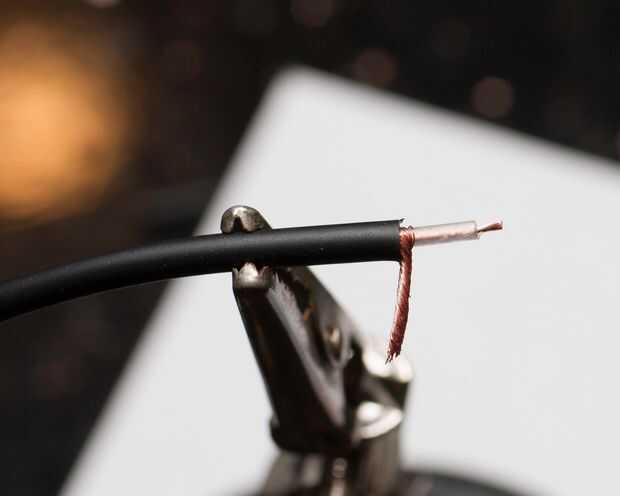

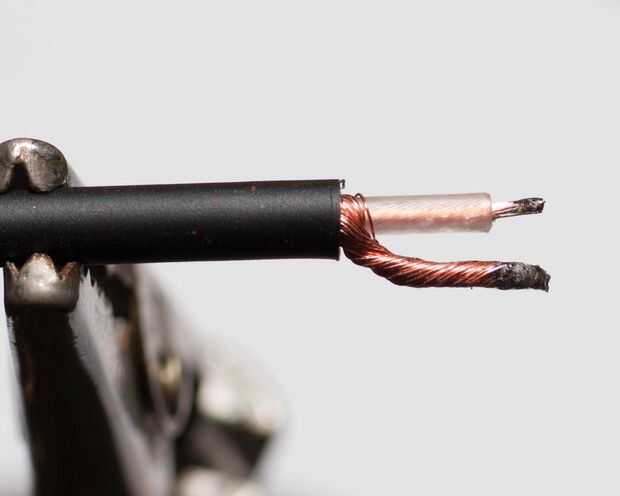

- El director del centro de la lata y lata justo al final del escudo. Esto es importante por lo que fácilmente podemos flex el resto después de soldar a la cápsula.
