Paso 4: Añadir el controlador
A continuación pienso montar el controlador. Es importante que las conexiones en la parte inferior de la Junta de controlador Arduino Mega no toquen metal, así que impreso en 3D una "coaster" para él. Se adjunta el archivo STL para la montaña, pero usted no necesita a 3D la impresión algo. Cualquier cosa que actuará como un aislante entre la tarjeta controladora y el marco del metal funcionará bien, como el cartón corrugado.

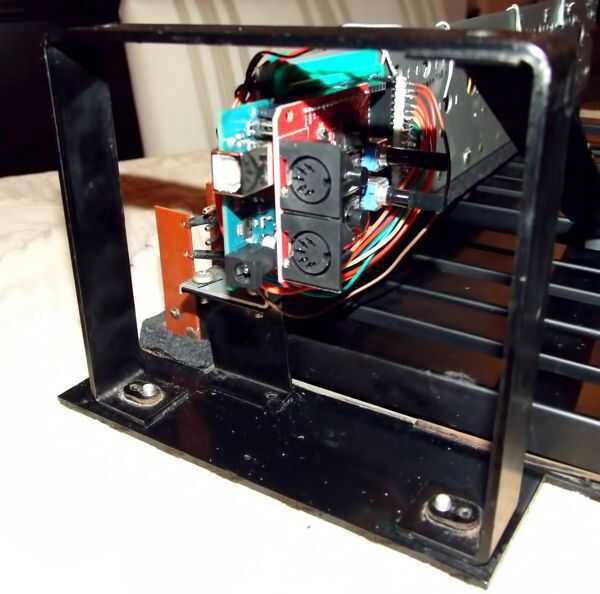

La placa Arduino tiene varios agujeros en ella. Seleccionó dos, perforar agujeros de diámetro 1/8" en la montaña y en el marco del metal y utilizado estándar tornillos 4-40 para unirla. Había posicionado cuidadosamente para que el enchufe quede al ras con el extremo de los pedales, y el conector USB sobresale ligeramente.
Luego le enchufamos el escudo de Sparkfun MIDI en el Arduino, asegúrese de alinear los pines RX y 5 analógicas en el escudo de MIDI para que conecte los pines RX y 5 analógicas en el Arduino Mega 2650.
