Paso 5: Conecte los interruptores de pedal

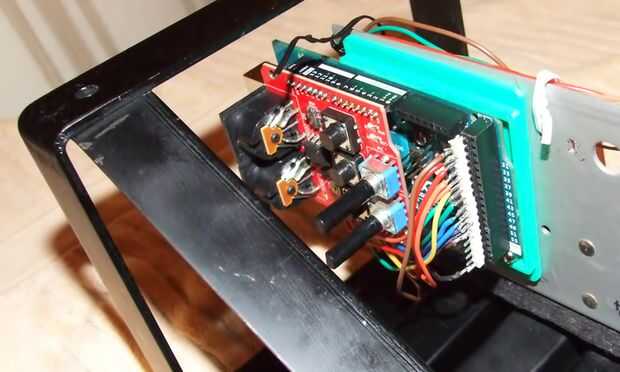

Le enchufamos un par de 0,1" tiras de encabezado en la fila interior de tomas de corriente en el conector en el extremo de la placa Arduino Mega. Yo ya los tenia, pero si necesita conseguir algunos, puede pedirlos de Adafruit.

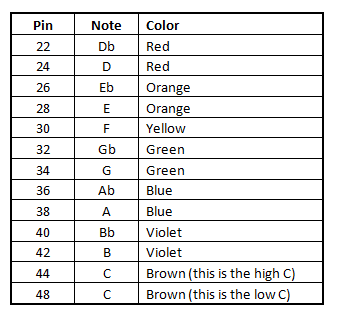

Luego soldar los cables de los interruptores de pedal a los pines del cabezal. Encima es una lista de los cables y los números digitales que se conectan. Los números digitales son seda exhibido en la placa Arduino junto al conector. No soldar el pin superior, tiene + 5 voltios y no es un pin digital, y le suceden cosas malas, si corto a tierra.
También, conecte el pin de la parte inferior, que es tierra, al bus común donde un lado de cada uno de 10s conmutadores de pedal está conectado juntos. Usé un cable negro para éste. Eso es todo! Usted es todo cableado!
Nota: Una versión anterior de este paso mostró incorrectamente la baja C está conectado al pin de 49. 48 es el pin correcto.
