Paso 1: Piezas + herramientas
Partes:
1. un PC con un puerto paralelo, o una tarjeta PCI de puerto paralelo. (Parece que no tienen computadoras nuevas familiar perno 25 puertos en la placa base más)
2. un cable de puerto paralelo. - yo tengo la mía de una impresora rota vieja que tenía. Ideal si haces este proyecto como lo hice, un cable de DB25 macho a macho funcionaría mejor.
3. 2 cable serie DB9 Macho soldar Copa conectores Sub-D (puede ser recibido en Radioshack), o 2 macho DB9 seriales cables. (Ya hackeado abierto los extremos de los cables DB9 tenía colocación alrededor y tomó los conectores fuera de ellos, también se puede llegar desde Radio Shack)
4. varios 1N4148 - diodos de conmutación de señal pequeña (también shack de radio, o en línea)
5. alambre (yo uso los cables CAT5 y cables trenzados de los cables paralelos)

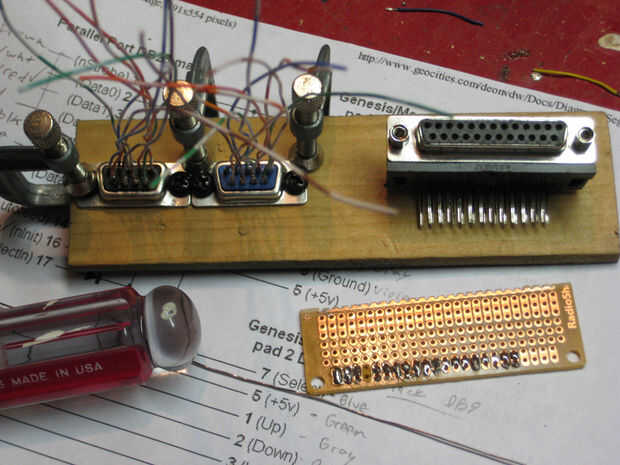

6. madera - un bloque pequeño de madera o de plástico para montaje de jacks en.
7. reguladores de Sega Genesis! - 6 o 3 botón tipos de trabajo.
8. Controladores - controladores de puerto paralelo PPJoy, puede encontrarse aquí: http://ppjoy.bossstation.dnsalias.org/
* Actualización -una versión más reciente de los controladores de PPJoy puede encontrarse aquí: http://ppjoy.blogspot.com/2009/11/finally-new-version.html . Estos nuevos controladores pueden funcionar mejor para Windows 7 o Vista. (Todavía estoy utilizando la versión anterior en XP)
Opcional:
8. conector de puerto paralelo hembra - si quiere hacerlo más modular como lo hice, corte este conector fuera de una motherboard de PC vieja se rompió con una dremel.
9. lazos zip - utilizado para fijar el cable dentro de la PC.
10. Clips de cocodrilo - para localizar los cables en los conectores.
Herramientas:
1. cautín + estaño
2. taladro/archivo + Dremel para trabajar en la bahía / tomas
3. Sierra + papel de lija o archivo - para cortar la madera con el tamaño correcto.
4. multímetro - para las conexiones de prueba y lectura de pines del cable.
5. desaislador alambres
6. pegamento o una pistola de pegamento caliente
Opcional:
7. ayudar a las manos, o un tornillo de banco, nada para ayudar a mantener los conectores mientras se suelda los cables a ellos.
8. Perfboard - para hacer algunas de las conexiones y los diodos a una tabla en vez de directamente a un cable de la soldadura.
9. protoboard - si quieres probar este antes de soldar todo junto, el tablero puede ser útil.
