Construir Sega Génesis controlador de puertos de tu PC! (5 / 6 paso)

Paso 5: La soldadura para arriba!

1. imprimir el esquema si no ya y tiene sus conexiones de cable práctico.

De la soldadura:

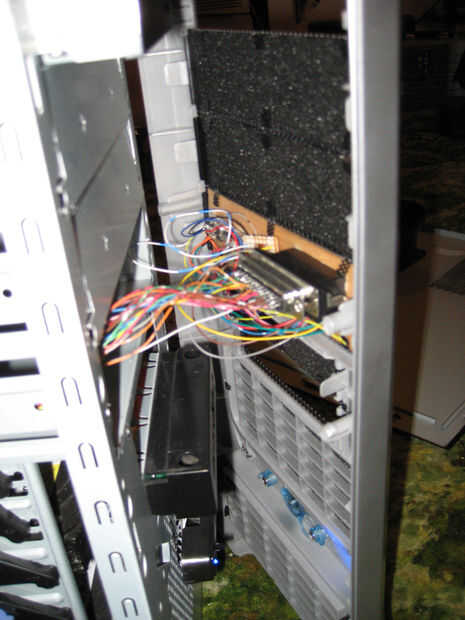

2. soldar los cables en las clavijas del conector del puerto paralelo hembra que había cortado de una vieja placa base del ordenador y luego soldar los cables del conector en los conectores DB9. Corte y pele los cables como ir y a ti mismo dejar cierta holgura en caso de que usted comete un error. Luego pegué el parport hembra conector con pegamento del gorila.

punta: al soldar los cables en los conectores DB9, conectado a una hembra en el otro extremo a los pernos de la ayuda porque mi soldador se calienta demasiado y tiende a derretir el plástico y así mover las clavijas, tenga cuidado de no destruir el conector ya que la soldadura. Generalmente puede doblar un pin si algo sale mal aunque.

Luego corte y utiliza una broca pequeña de perfboard para conectar pines 14, 16, 17 del conector del puerto paralelo a los diodos y los pernos 5 ambos DB9 al otro extremo. (línea negra en los diodos (negativos) enfrenta la misma manera que la línea negra en el esquema). No necesitas usar perfboard si sólo sería soldar los diodos en línea, pero entonces tendrías que utilizar algún termo retráctil o con cinta aislante para evitar cortocircuitos en el extremo de parport.

Nota:
Si desea hacer menos soldadura que hizo, pase el conector de puerto paralelo hembra en conjunto, entonces sólo podría soldar directamente el cable de puerto paralelo a los conectores DB9 y ahorraría mucho tiempo. El problema con esto es que se hace un infierno de mucho más difícil para el panel frontal de la computadora o sacar el cable si necesita trabajar o trabajar en este proyecto.

3. Enchufe el cable de puerto paralelo en tu PC que tiene un extremo cortado y distribuirlo a través de una ranura PCI vacía al frente de la caja donde va a instalar los puertos. Solía zip ties limpio, ejecute y fijarlo en el interior de mi caso para que si tira del cable no arruinará sus empalmes de la soldadura. Trajo mi PC a la mesa de trabajo y corte de que el cable para sobre un pie sobresalía de la parte delantera de la caja, había despojado el revestimiento externo y pelado los 18 cables necesitaba y cortar el resto.

4. la soldadura de un conector DB25 macho en el cable de puerto paralelo y luego enchufe su hembra DB25 en la cubierta de 5 1/4.

5. usted es hecho! Reunido nuevamente el equipo, conecte el mando de la Sega Genesis en tu PC! Tomar una cerveza, relajarse y jugar sus juegos favoritos!
