Paso 4: Construir el circuito
Estamos manteniendo el circuito simple y basándose en un protoboard utilizando nuestros componentes y los cables de puente. Antes de conectar nada a la frambuesa PI, desconecte la alimentación.
ADVERTENCIA: puede destruir su frambuesa Pi con un cortocircuito de una conexión incorrecta. Ser cuidadoso y doble verificación todo antes de encender la parte posterior.
Para conectar desde el frambuesa PI a me gusta protoboard para usar Cables de Dupont, son cables de jumper que tienen un lado femenino y un lado masculino. El lado hembra se conecta justo a los pines de jefe hombre del Raspberry Pi y el lado macho tapa a la derecha en la protoboard.
Para este circuito necesitamos utilizar los 3.3v hacia fuera de la Raspberry Pi Pin 1 (no usar 5v en el Pin 2) y masa (GND) por supuesto. Conéctelas de la Pi a la protoboard.
El 11 de DHT tiene 4 pines. El pin 1 es VCC, 2 Pins es datos, Pin 3 no se utiliza, Pin 4 es tierra.
- Conectar DHT 11 pines 1 a 3, 3V
- Conecte DHT 11 Pin 2 a Pin de frambuesa PI 16/GPIO 23 y conecte una resistencia de 4,7 o 10 k de DHT 11 Pin 2 al DHT Pin 1
- Conectar DHT 11 Pin 4 a masa
La fotorresistencia tiene 2 pins
- Conectar una clavija en 3.3.v
- Conectar el otro a frambuesa Pi Pin 24 18/GPIO
- Conecte un Capacitor de 1uF al mismo pin conectado a la fotorresistencia en GPIO24. El lado de la tierra (raya blanca) del condensador debe ir a tierra.

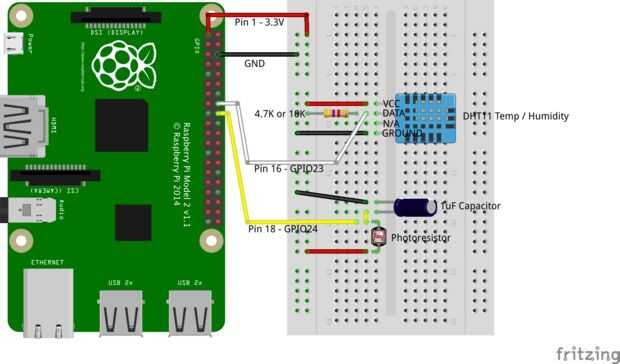

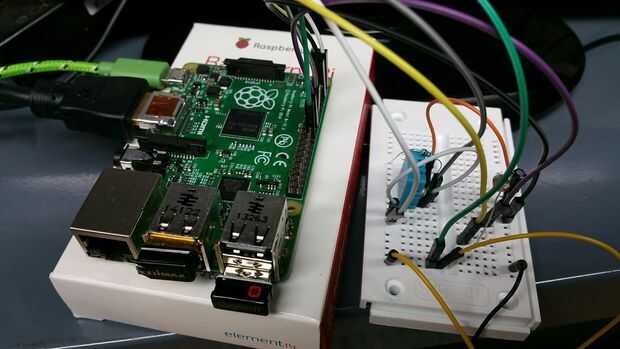

Compruebe su trabajo contra el esquema adjunto de Fritzing y las fotos.
