Construir su propia caja de Regatta cuenta regresiva (4 / 6 paso)

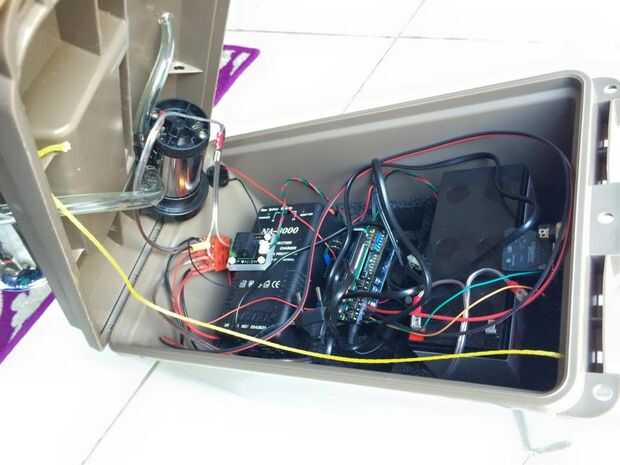

Paso 4: Cómo cablear

1. Coloque el protector de pantalla lcd en la placa arduino.

2. Conecte las entradas de relés a las clavijas D11 y D2, conectar relé D11 piezo y D2 para el compresor.

3. Conecte el botón verde grande para el lcd push buton 'Izquierda' (soldadura de cables a los pines del interruptor en el tablero del LCD, el botón anulará el botón de 'Izquierda' lcd)

4. Conecte el pulsador amarillo del lcd el botón 'Seleccionar' (igual que 3)

5. conectar el pequeño botón verde entre compresor + batería + y polos (sonido manualmente)

6. Conecte la batería al cargador vía el interruptor rojo y baterry compresor y entrada de alimentación de arduino a través de la posición 'normal' de la roja.
