Paso 11: electrónica
Ahora que la mayoría de las piezas mecánicas se fije y hecha es tiempo para la instalación de la electrónica.

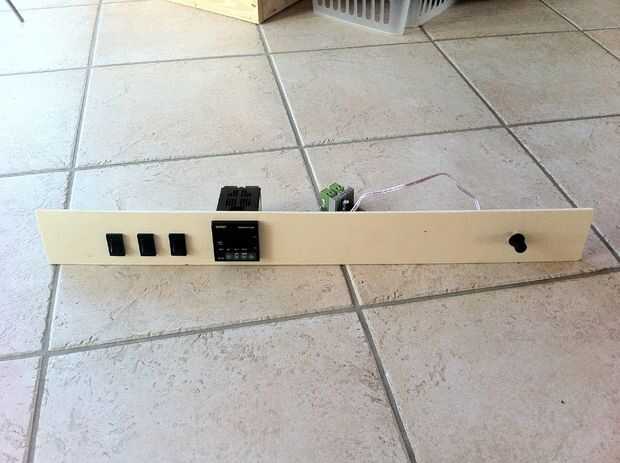

Pero antes, tome un pedazo de madera para el cerramiento frontal y arreglar los interruptores de 3 cohetes, controlador PID y potenciómetro del controlador motor y fijarlos con pegamento caliente.
Alimentación principal
Conecte el cable de alimentación mediante un interruptor de eje de balancín/t a la red (puertos de L, N y tierra).

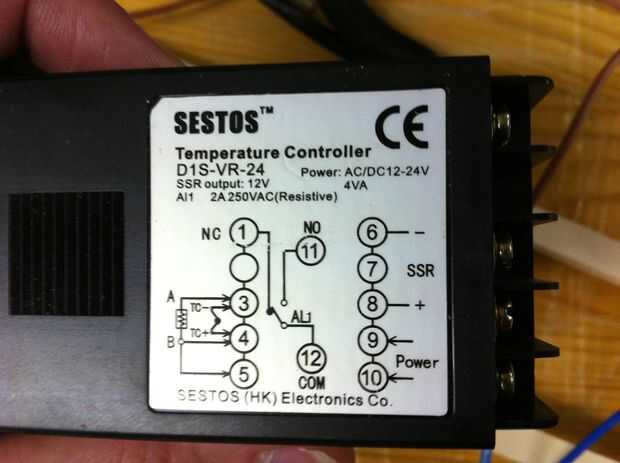

Controlador de temperatura PID
Conecte el controlador de temperatura PID mediante interruptores de eje de balancín a la fuente de alimentación.
Relé de estado sólido y la banda de calentador
Conectar los puertos de 12V del rele de estado solido al PID (puerto 6 y 8)
Conecte el puerto 1 de la RSS a los 220V (UE) /120V puerto (Estados Unidos) (puerto L) de la fuente de alimentación.
Conecte el puerto 2 de la RSS de uno de los puertos de calentador de banda.
El otro puerto libre del banda calentador está conectado al puerto del N de la fuente de alimentación.
¿Qué hace el SSR realmente??
El calentador de banda es una parte de 220V pero el PID sólo funciona con 12V. Por lo tanto el relé conecta el PID 12V con el calentador 220V. El PID alimenta la SSR y si es necesario. Cuando está en 220V se conecta al calentador de banda y se pone caliente. Si el relé está desactivado, los calentadores de banda no está conectado a 220V y ergo está apagado. La idea es controlar un dispositivo de alta potencia (calentador) con un dispositivo de baja potencia (PID).
Controlador de motor
Conecte el controlador motor mediante un interruptor para la fuente de alimentación. Luego conectar el motor al controlador de motor. Utilice el pinout para el 2 º ajuste de velocidad del motor. Las conexiones difieren de modelo a modelo y primero tienes que saber que pines son para que ajuste la velocidad.
Los dos ventiladores están conectados a los puertos del mismo ya que el motor es el controlador del motor.
Diagrama de cableado
No sé si estoy autorizado a publicar los diagramas por razones de licencia para ligar a los respectivos sitios Web.
1) Diagrama de cableado Filastruder
2) Diagrama de cableado Filabot Wee (Desplácese hacia abajo)
3) aquí hay un enlace a la PID Sestos usé.
