Paso 9: soldadura
Las conexiones de soldadura en esta etapa hará el circuito más fácil de montar, así que vamos a obtener los componentes listos para usar.
Hay una gran cantidad de guías de calidad para soldadura en internet, así que no entraré en los detalles de para ahorrar tiempo.
Este paso es bastante sencillo y se puede terminar fácilmente sin una gran cantidad de experiencia de soldadura.
En primer lugar, para una mayor resistencia en la conexión si se utiliza base de ethernet, asegúrese de que el final que es soldar al componente tiene una cantidad mucho menor de cobre expuesto. Esto reducirá significativamente la probabilidad de la ruptura de la articulación durante la construcción de cobre.

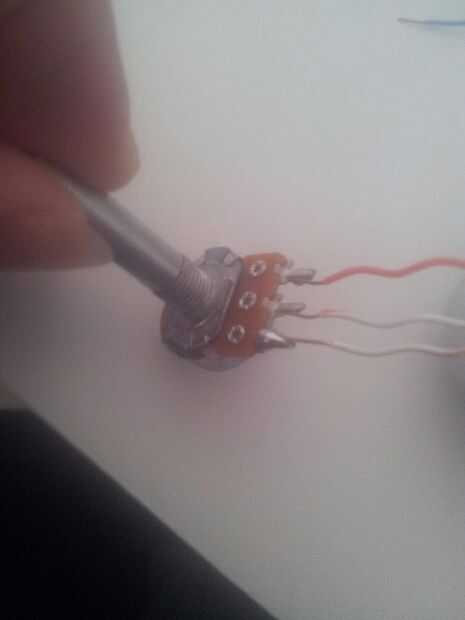

Potenciómetros
Simplemente soldar tres cables a los tres pines del potenciómetro. Me parece útil para código color estos cuando sea posible.

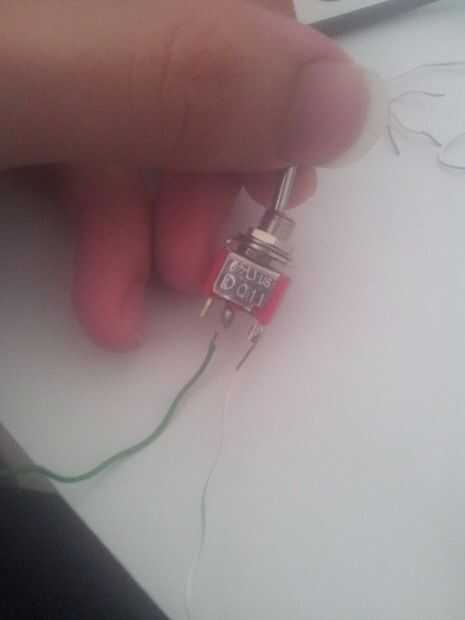

Interruptores
Tomar dos cables. Soldadura a uno de los terminales exteriores y uno a la terminal central. No importa qué lado se suelda, aunque esto puede variar si se utiliza otro tipo de interruptor. Asegúrese de entender el flujo del circuito en su componente.

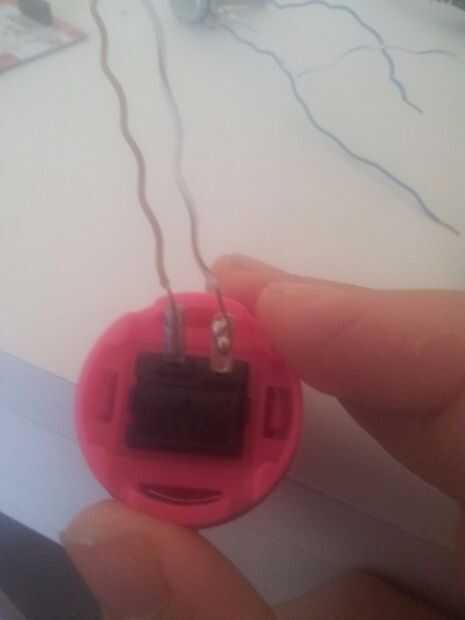

Botón
Tomar dos cables. Soldar cada uno de los terminales disponibles. No importa que si utilizas el mismo tipo de botón que se muestra en esta guía. Una vez más, asegúrese de que entender cómo los componentes llevan el flujo de voltaje.

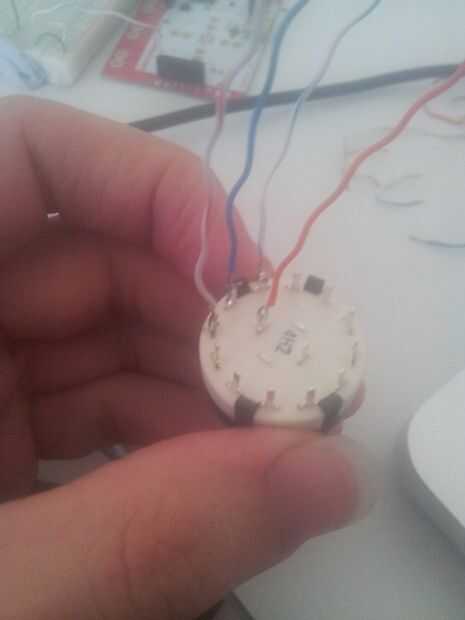

Interruptor rotatorio
Esto es la conexión más compleja, aunque todavía es bastante sencillo. Si está usando un interruptor rotatorio del solo-poste, soldar un cable con el conector en el centro. Si hay más de un perno central (indicando un interruptor omnipolar), soldar el cable a la conexión de la A (la A debe escribirse junto a la clavija correspondiente).
Luego, identificamos los pernos fuera. Encontrar que los pines marcan 1, 2 y 3 y soldar un cable a cada uno de ellos. Si desea cambiar el número de muestras distintas que se puede seleccionar, suelde los alambres adicionales en los puntos 4 y adelante como deseados.
