Paso 10: Circuito 1: potenciómetros
Usted puede descargar los bosquejos de la st 'Problemas'
Para la placa, estamos adjuntando todos los componentes en un sistema paralelo y enviando una señal manipulada en los puertos analógicos o digitales, dependiendo del componente.

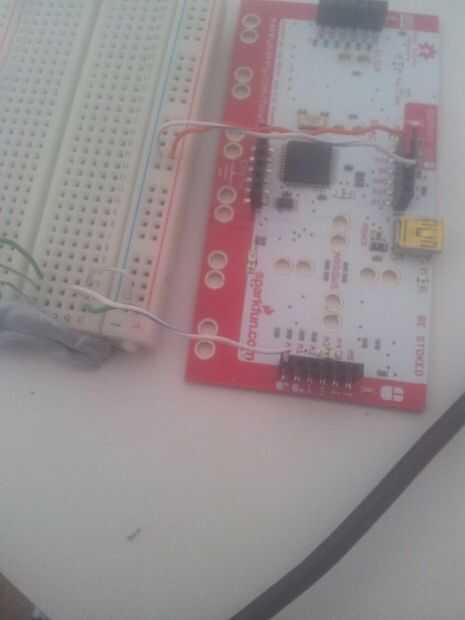

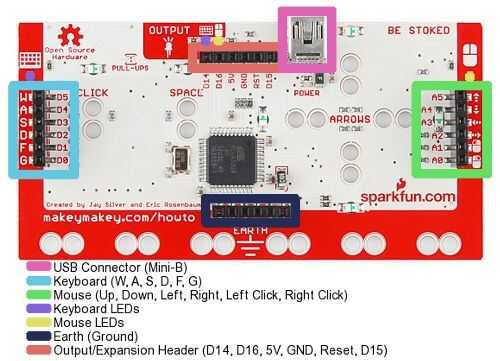

Coloque un punto en el carril de tu protoboard potencia a la salida de 5V en el MaKeyMaKey y un punto en el carril de tierra al puerto de tierra junto a 5V o cualquiera de los puntos de la tierra en la parte inferior de la Junta.
- Comenzaremos con la preparación de las bases para los circuitos de potenciómetro. En primer lugar, tome un trozo corto de cable y conecte el riel de alimentación a punto a1.

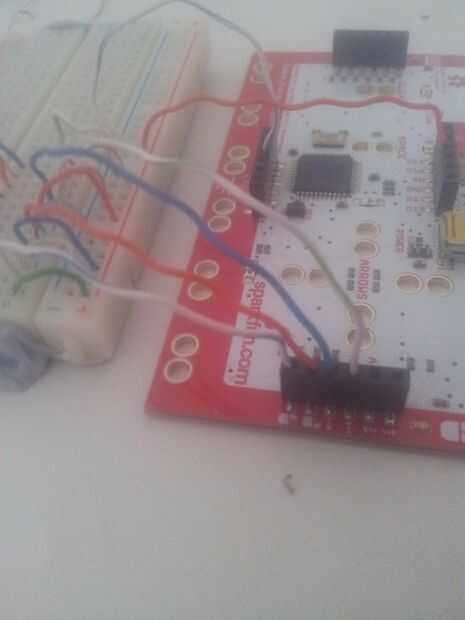

- Tome un cable más largo de a2 y conéctelo al puerto A0 el MaKeyMaKey, en el lado derecho.
- Por último, tome otro cable corto de a3 y conecte al carril de tierra. Esto cerrará el circuito.

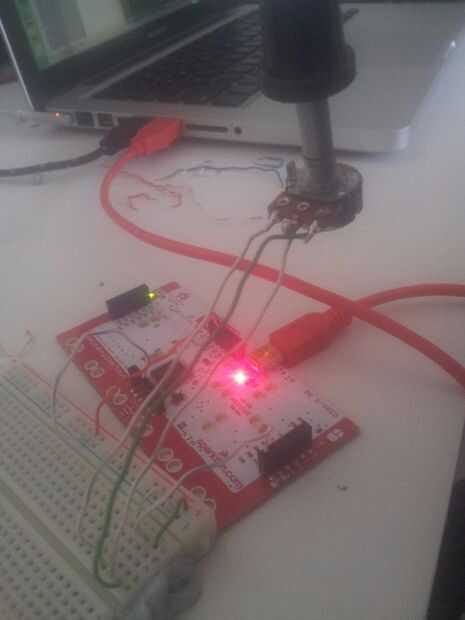

- El potenciómetro se unirá luego a la protoboard en filas 1, 2 y 3. Cuando el dial es hacia usted, tome la conexión de la clavija a la derecha y conecte a e1 en el protoboard. El perno medio irá a e2 y el eje izquierdo para e3.
La posición del perno de izquierda y derecha del potenciómetro determina que el punto de la esfera es mínima y máxima. Así si el disco funciona al revés, cambie las conexiones externas en el protoboard.

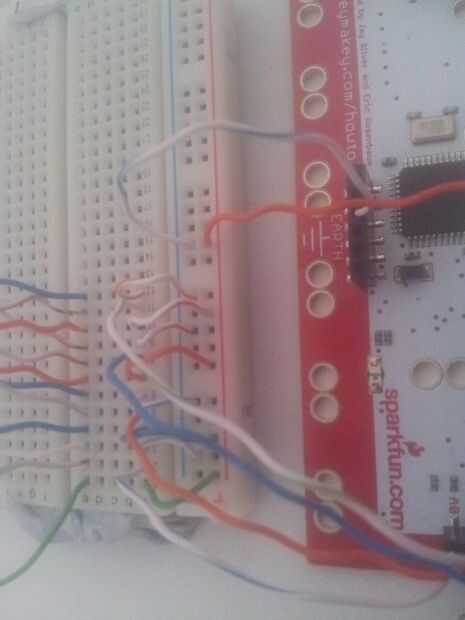

Luego repetimos este proceso para los otros tres potenciómetros, bajando las filas de la placa (es decir a4-a6, a7-a9, a10-a12).

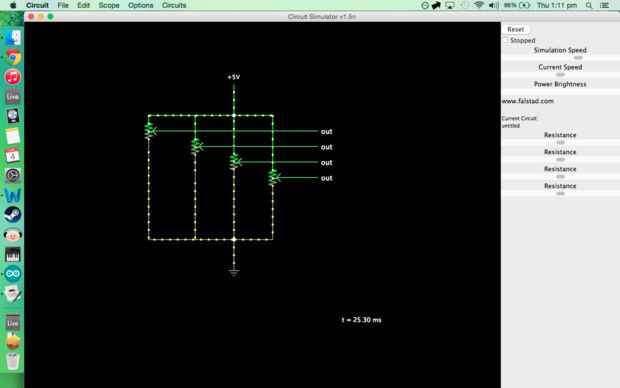

El esquema adjunto muestra una simulación de la trayectoria del circuito en una sección cerrada con los cuatro potenciómetros conectados.
