Construir su propia interfaz de Sampler electrónico para Ableton (12 / 18 paso)

Paso 12: Circuito 3: botón

Esta es la parte más fácil del circuito así buceamos a derecha en.

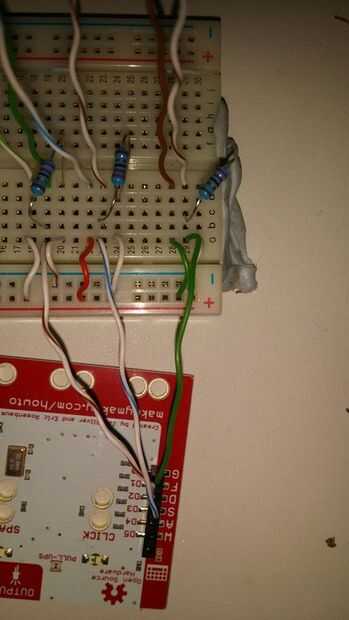

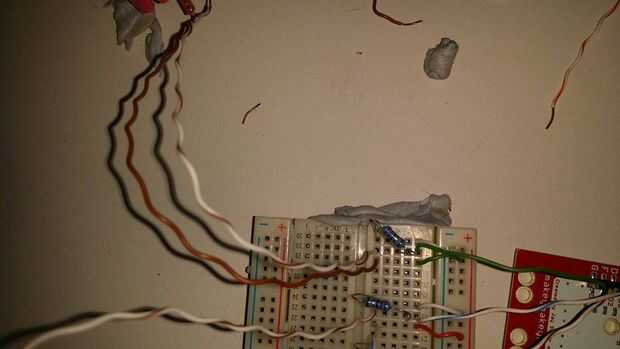

  1. Establecer los vínculos de 5V y tierra exactamente igual como los otros componentes (con una fila en blanco en el medio).
  2. Tomar cualquiera de los cables del botón y ejecutarlo desde la primera fila que alimentado con 5V (28 en la imagen).
  3. Tomar el otro cable desde el botón y enviar a la segunda fila (uno izquierdo en blanco, 29).
  4. Agarra un cable más largo de una carrera desde la segunda fila a la D0 pin en el MaKeyMaKey.
  5. Tome un resistor y ejecutarlo desde la segunda fila en la tercera fila (tierra) (filas 29 y 30 en la imagen).

En este caso, el botón simplemente completa el circuito y la secuencia de comandos en Arduino Lee Si la señal en el pin D0 está activado o desactivado.
