Paso 13: Circuito 4: interruptor giratorio
Esta es la parte más difícil.

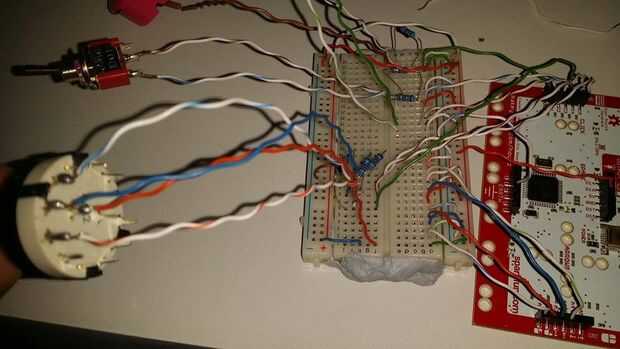

El conmutador funciona mediante el envío de la señal (5 v en este caso) en el perno central, entonces envía la señal a cualquier pin ha sido seleccionada por el interruptor. Aquí es cómo funciona en el protoboard.
- Comenzaremos este mediante el establecimiento de las bases. Establecer un puente desde el primer riel de 5V en el segundo. Lo mismo para la tierra. En esta configuración, esto se hace en el extremo opuesto de la placa con un alambre de longitud media, simplemente porque es la posición más conveniente.
- Ahora que ambos carriles están conectados a 5V y tierra, vamos a conseguir el circuito de corriente. Hacer una conexión de 5V en la primera fila en el protoboard, que se muestra en el lado izquierdo.
- Hacer una conexión a tierra más abajo (el cable marrón en fila 11 lo hace en la imagen).
- Coloque tres resistencias que van de tres filas diferentes a la tierra. Este permitirá tres entradas diferentes. Si quieres tener más muestras para trabajar con, usar más de estos puntos. (Nota: el número de muestras es limitado en esta configuración por el número de puertos digitales disponibles).
- Desde la parte superior de cada una de estas resistencias (el lado que no está conectado a tierra), ejecute un cable de cada uno en las tres restantes pines digitales en el MaKeyMaKey.

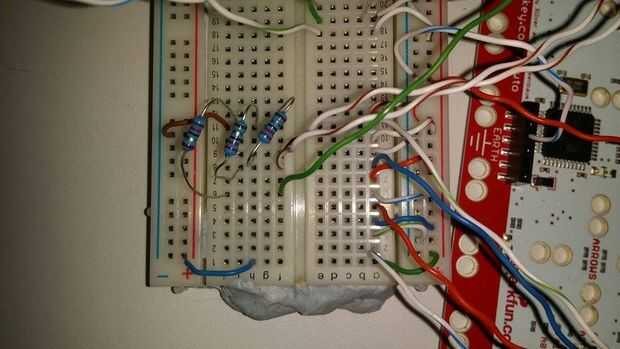

- Ahora, te conectes el interruptor sí mismo. El cable conectado al pin de mediano en la fila que alimentado con 5V (primera fila). Esto se muestra en la segunda imagen.

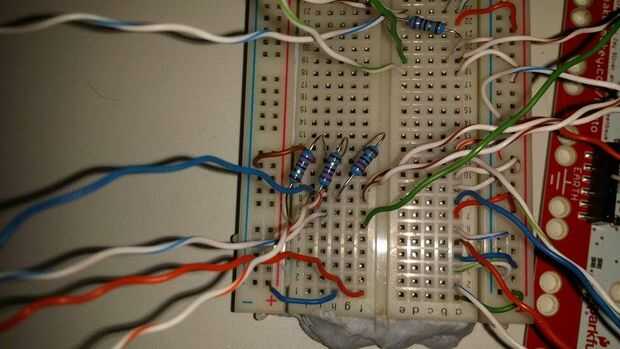

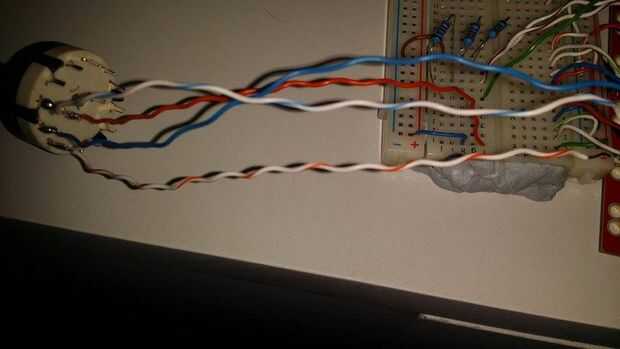

- Conecte cada uno de los tres pernos en la fila superior de las tres resistencias, en las mismas filas donde la señal es enviada a los pines digitales (consulte la imagen 3 y 4).

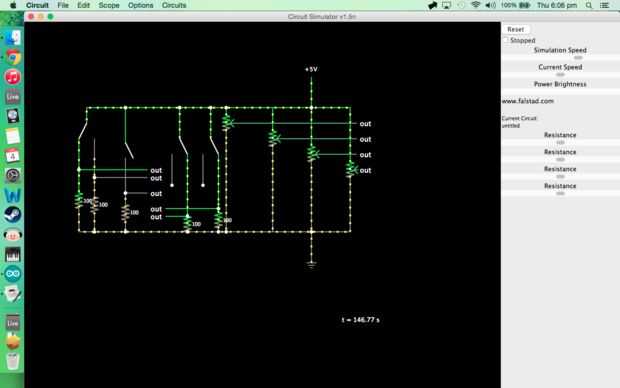

Nota: El diagrama del circuito usa sólo dos puntos en el conmutador. Sin embargo, el concepto sigue siendo el mismo, sólo con más conexiones.
