Paso 8: Pelar los Cables

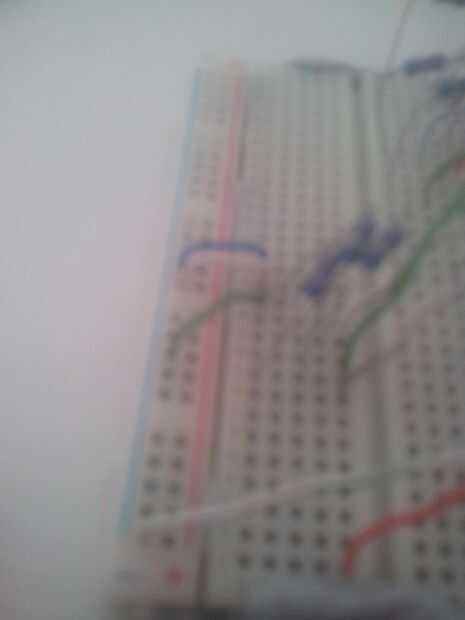

Si ha elegido usar cables de puente para su Asamblea, sugiero conseguir también una longitud corta de cable ethernet CAT5, como la capacidad de mantenerlo corto significativamente puede Sobrehilar tu poder y conexiones de carril de tierra.
SÓLO HACER EL SIGUIENTE PASO SI USTED ESTÁ USANDO CAT5 CABLE PARA DISEÑO

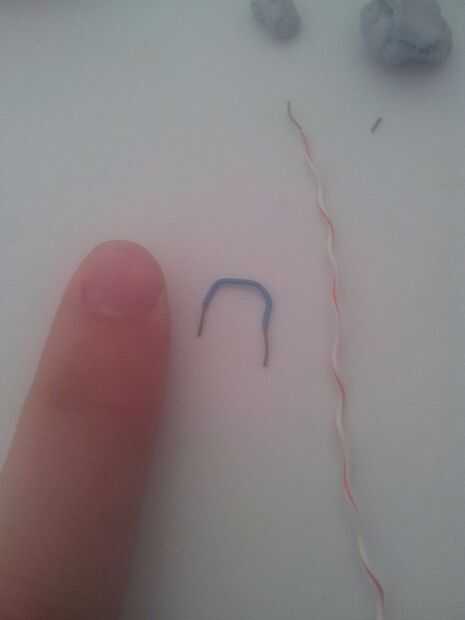

Después de cortar una longitud deseada de cable y desenredando los dos corazones, presione suavemente el cortador en el cable, soltar, girar el alambre y repita. Repita este proceso hasta que se pueden utilizar los cortadores para sacar la longitud de pelado del aislamiento.
Nota: Si se corta demasiado profundamente en el aislamiento, se debilitará la base, haciéndolo más fácil de ajustar. Esto puede resultar en juntas de soldadura rotos y trozos de cobre base atascarse dentro del protoboard o MaKeyMaKey puertos. Este proceso lleva algo de práctica para hacer limpio, así que siéntete libre comprar cable adicional si es necesario.
La longitud pelada debe ser unos 5mm para juntas se conecta a la placa o el MaKeyMaKey y alrededor de 2mm para los empalmes se sueldan a los componentes, para evitar que el núcleo de ajuste fuera de la soldadura.
