Paso 2: Construir el circuito!

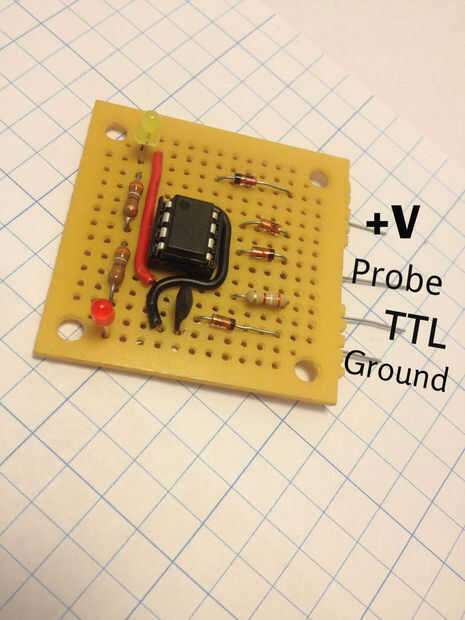

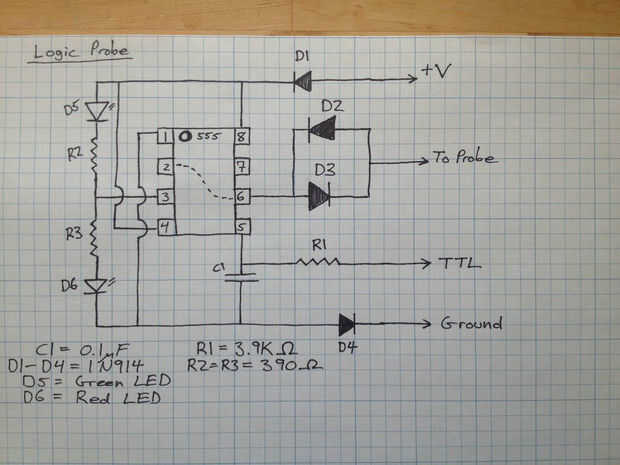

Una foto del diagrama del circuito se encuentra por encima. Le animo a ser creativos al arreglo de los componentes de este circuito. Yo sólo estoy proporcionando una prueba de prototipo concepto funcional. Si usted hace este circuito, por favor compártela mediante la publicación de una foto en la sección de comentarios! :)
Empecé con la soldadura del zócalo de pines en el PCB. Luego añadí a cada uno de los componentes conectados a su respetado pines del Temporizador 555.
Adición de diodos:

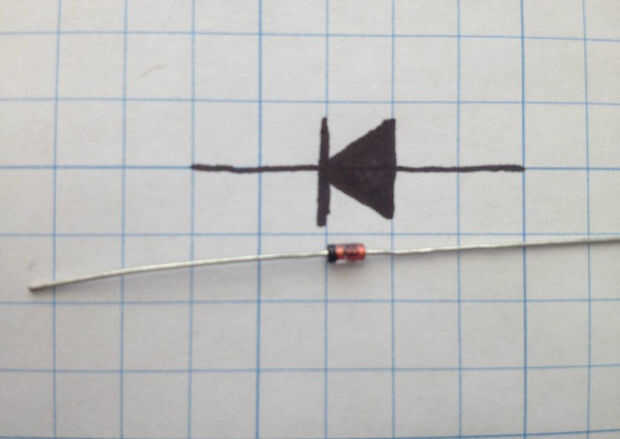

Al agregar los diodos en el circuito, asegúrese de que estén alineados correctamente. En cada diodo 1N914, verá uno de los extremos con una banda circular. Es la que bloquea el voltaje positivo. En el diagrama del circuito, la banda circular está representada por una línea adyacente al triángulo negro (ver foto). Si tienes las puntas invertidas en el circuito, usted podría terminar causando un diodo al pop de humo e incluso si se les da demasiada tensión!
- Diodo D1 se utilizará para conectar el circuito a una fuente de alimentación (positivo) de un circuito sometido a prueba. El lado del diodo con la banda circular debe ir al pin 8. Un alambre con un clip de gator acoplado se añadirán más tarde.
- Diodo D4 se utilizará para conectar el circuito a tierra. El lado del diodo que no tiene la banda circular irá al condensador C1. Un alambre con un clip de gator se agregará más tarde al lado de banda circular.
- Los diodos D2 y D3 están conectados en un bucle que se conectará al pin 6. Enfrente el temporizador 555 del lazo es donde va conectado la sonda. Deje que el diodo conduce palillo hacia fuera para probar el circuito (paso 4).

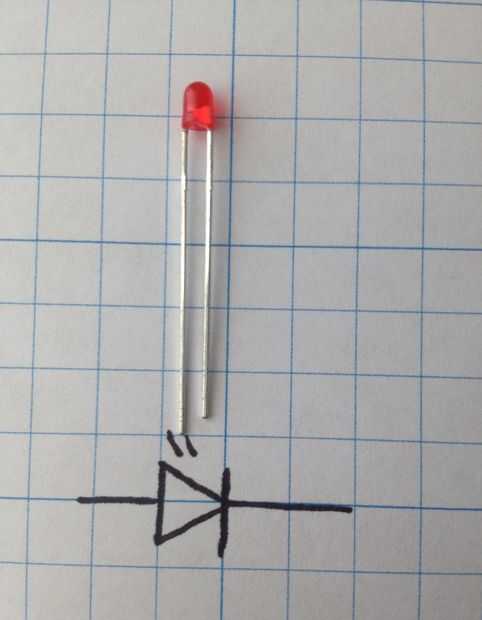

- D5 es el LED amarillo y D6 es rojo. Los LED tienen un lado plano (menos plomo). Este es el lado negativo (plomo). Para este circuito se le el lado positivo de D5 va al pin 8 y el lado negativo de D6 va al pin 1 (foto de orientación LED arriba).
Añadir el condensador:
Condensador C1 está conectado al pin 5. Este condensador no es polarizado.
Adición de resistencias:
ResistorsR2 & R3 son ambos 390 ohm (naranja, blanco, marrón). Son serie entre los LEDs. Usé uno de los conductores de resitors para conectar al pin 7. Salvar una de las puntas recortadas para bridging pin 2 a pin 6. R1 es 3,9 K ohm (naranja, blanco, rojo) y uno de los cables entre el pin 5 y C1. El otro cable de R1 se conectará a un alambre con un clip de gator después que se utilizará para fijar la sonda en modo TTL.
Puente a los pines 2 y 6:
Use los recortes de plomo que ha guardado desde el resisitor y utilizarlo para conectado pin 2 a pin 6. Esto pondrá el temporizador 555 en modo astable y, añadiendo al lado soldado de la PCB, mantendrá de tener que añadir ningún cable adicional.
Adición de cables:
En mi circuito, utilicé un cable rojo para conectar el pin 4 (entre D1 y D5) y un cable negro a temporizador de tierra el 555 (entre C1 y D6).
::: Una vez que tengas todo montado en la placa, el siguiente paso es añadir 3 cables con clips de gator.:::
