Paso 1: Hardware y electrónica
Electrónica:
Estas son las piezas que escogí, pero eso no significa necesariamente que están más rápido, mejor, más barato, etc..

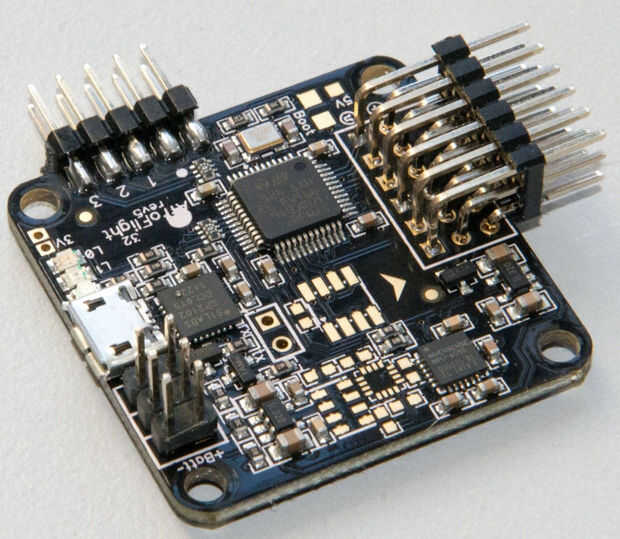

- Controlador de vuelo Acro Naze32 ($25)

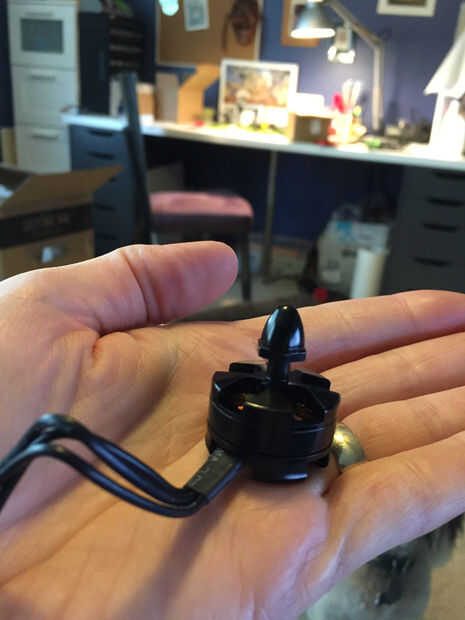

- Emax MT2204 2300KV motores sin escobillas (juego de 4, 2 CW y CCW 2) ($60)

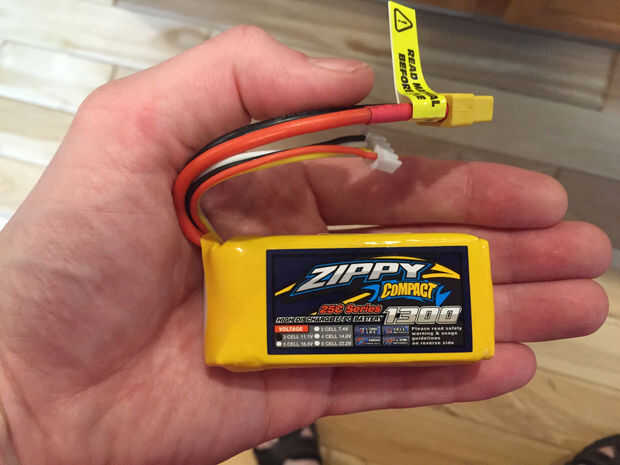

- Zippy 1300mah compacto 3S 25C LiPo batería ($9 cada uno)

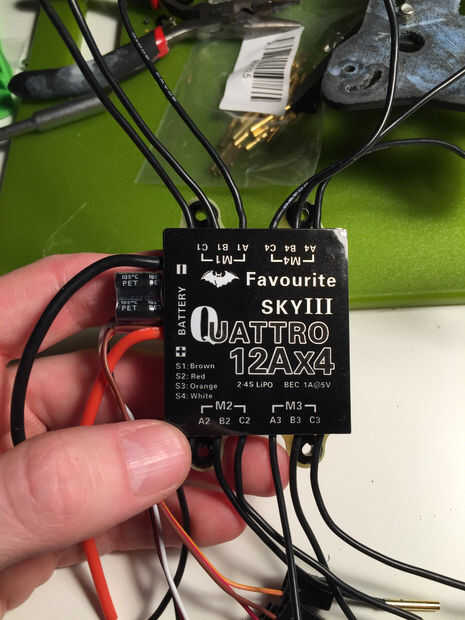

- Favoritos cielo 3 Quattro 4 x 12A Quadcopter Brushless ESC 2-4S ($31)

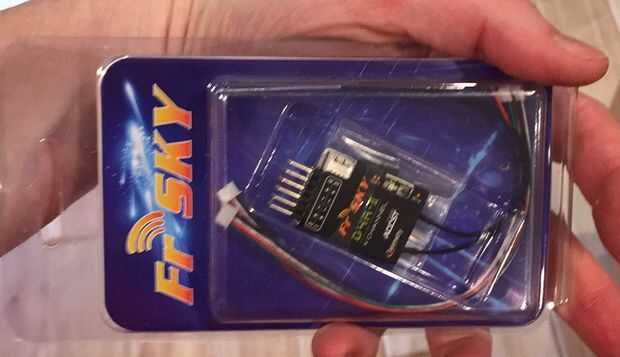

- FrSky D4R-II 4 canales receptor de telemetría de 2 vías ($30)
- Gemfan 5040/5040R 5 x 4 apoyos ($4 por el sistema. Comprar un montón de extras!)
Opcional:
- Transmisor de video (25)
- Cámara GoPro o Mobius ($60-500)-allí es más baratas cámaras FPV pero este marco está configurado para una GoPro. Remixes existen en thingiverse que debería permitirle probar otros tipos de cámara.
- Receptor/pantalla ($60-500)-un montón de opciones aquí de LCDs de bajo costo para auriculares Fatshark FPV.
Hardware
Realmente usted puede ordenar el kit directamente hovership de construir ($16) si no desea encontrar y ordenar las partes individualmente. Ya que yo estaba la construcción de más de 1 de estos ordené todas estas piezas a granel, sobre todo de mcmaster-carr.
- 4 tornillos de 20 mm x M3
- 8 tornillos de 18 mm de x M3
- 4 tornillos de 12 mm x M3
- 12 tornillos de 5 mm de x M3
- 4 tornillos de nylon de 5 mm de x M3 (para el controlador de vuelo de montaje)
- separadores de nylon negro de 6 x 35mm (se puede utilizar metal pero el nylon que son mucho más baratos, sobre todo en eBay)
- espaciador de nylon blanco de 4 x 6mm M3 (para controlador de vuelo de montaje)
- 4 tuercas de nylon blanco de x M3 (para el controlador de vuelo de montaje)
- 16 tuercas de seguridad x M3
- 8 arandelas de nylon x M3 (2 por brazo del motor)
- 8 x M3 las arandelas de metal (2 por brazo del motor)
- usar amortiguadores de vibración de tamaño 6 x 7mm
Misc
Usted necesita algunas otras piezas al azar para terminar esta construcción.
- Correa de la batería - conseguí un 8" que era un poco demasiado larga pero trabajado bien después de cortar una pulgada o dos fuera de él ($3)
- Tubo de la antena - una sola pieza es suficiente. ($2)
- Ataduras de cremallera pequeño
- ($5) de la tubería del encogimiento del calor
- Conectores de bala de 2mm ($6)
- Conector de alimentación ($1)
- Conectores de servo y alambre o un cable de servo se puede hackear hasta (rx para conexión del controlador de vuelo) ($5)
