Paso 9: Montaje de la Junta - parte 5 - la cabecera FTDI
Este será el lugar para poder conectar el FTDI Breakout junta al programa a la Junta.

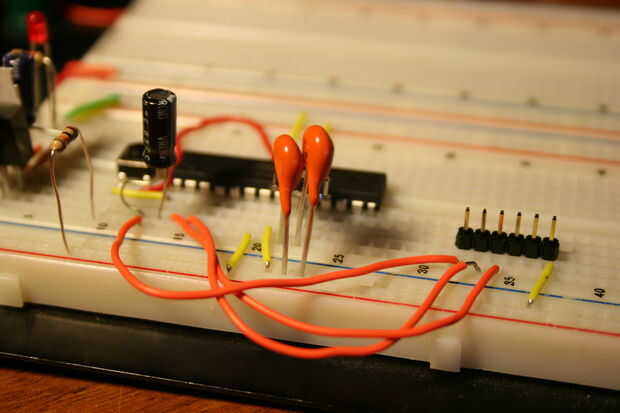

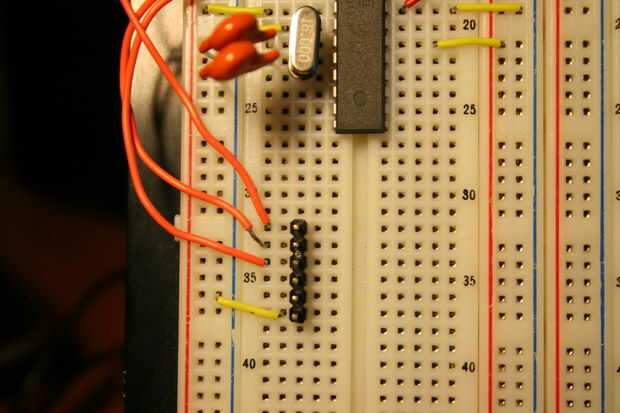

Necesitamos hacer 4 conexiones. Toma cerca de 6 filas en su protoboard donde se puede colocar encabezados o cables para conectar.

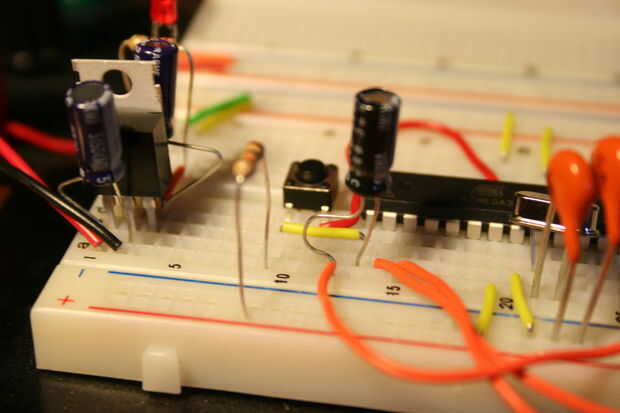

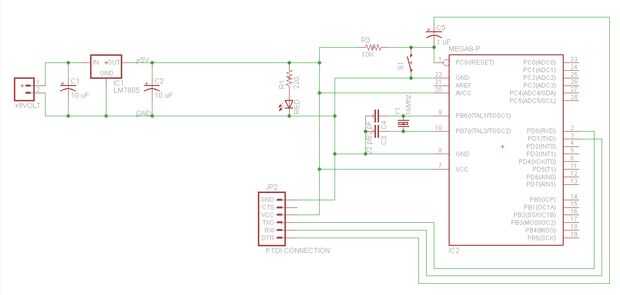

La primera conexión que llamaremos fila 1. Se trata de la fila superior. Puede hacer referencia al esquema o fotos para tener una mejor idea de esto. Conectar fila 1 a la tierra. Luego se saltará las siguientes dos filas. Al pin del ATmega328 2 Conecte la fila 4 (TX). Conecte la fila 5 (RX) a la clavija del ATmega328 3. Conecte la fila 5 (DTR) a través de un condensador electrolítico de 1 uF a la clavija del ATmega328 1 (pin de reset nos ocupamos anteriormente).
Dos cosas principales que debe saber aquí. En primer lugar, no nos estamos conectando la clavija de alimentación. No estamos haciendo esto porque el tablero estará equipado con la batería en todo momento y no tenemos un sistema de seguridad para evitar que la corriente de corto circuito a la batería y el ordenador. Esto significa que siempre va a tener la batería conectada, incluso mientras que la programación tiene que estar conectado. Si desea utilizar la computadora para poder, simplemente retire la batería y conecte la energía (fila 3) a los carriles de la energía en su tabla. En segundo lugar, el perno DTR. Esta conexión de pin a través del condensador permite el programa reiniciar automáticamente el chip y programación. Si no tienes tu chip esta conexión será no programa y usted obtendrá un mensaje de error. También puede presionar el botón reset en la placa al programar, pero esta conexión es sólo más fácil.
Y eso es para configurar el tablero, podemos ahora pasar a la programación el primer programa.

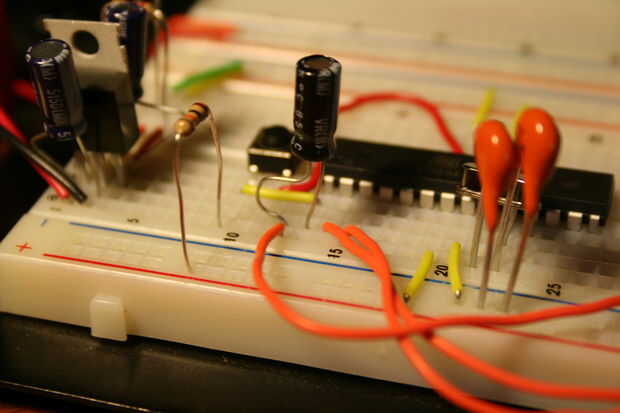

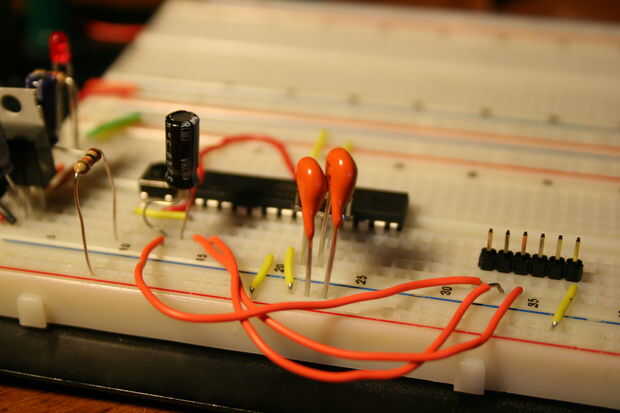

**Note1** - pido disculpas por no incluir una foto de la Junta FTDI conectada a los pines del cabezal. debe ser capaz de decirle desde el cableado que es tierra, etc. y los Alinee correctamente con la placa FTDI, pero ayuda a explicar que al ver imagen #2, el primer cuadro de la Junta, cara superior de la Junta FTDI (con el chip y el LED) estaría enfrentando a la derecha.
**Note2** - yo he corregido el error en el esquema y en la descripción con el FTDI RX y TX pernos se intercambian.
