Construir su propio Arduino - sistema de hueso desnudo (2 / 11 paso)

Paso 2: Los componentes

Cada componente será objeto de algunos ajustes de personales.  Hay algunos parámetros básicos que necesita conocer para cada uno, pero también hay cosas que se pueden modificar según su gusto o necesidades.  Ahora iré a detalle de cada componente y explicar lo que se requiere para el sistema, lo que puede no ser necesario y los parámetros que necesita ver.  Cuando cualquiera de los componentes de ajuste ver las especificaciones originales para ellos y echar un vistazo a las hojas de datos para comparar los componentes.  Las hojas de datos se pueden encontrar fácilmente en el sitio web de Newark.  Siga el enlace a la página del producto en la lista de materiales y buscar el pdf de "Ficha técnica".

Regulador de voltaje LM1117T-3.3/NOPB (3.3V)
Este componente es un regulador de voltaje que convierte 5 voltios en 3.3 voltios.  Este regulador de voltaje no es necesario.  Estoy colocando en mi sistema para los componentes que requieran alimentación de 3.3 voltios más adelante por el camino.  Usted puede elegir si usted necesita o no según sus requerimientos.  Si no usas esto puede también quitar dos de los condensadores de 10 uF de la LDM.

LM7805CT regulador de voltaje (5V)
Este componente es un regulador de voltaje que se convertir 10 voltios o a 9 voltios de alimentación a 5 voltios.  Esto potencia los componentes que requieren energía de 5 voltios junto con el tablero entero.  Este regulador es necesario para este tutorial.  El TC en la identificación del producto no es importante, solo que es un regulador de voltaje LM7805.

LED ROJO
Se trata de un indicador LED para la energía.  Usted puede elegir cualquier estándar LED gusta, apunta que el delantero tensión alrededor de 2,2 voltios, pero realmente va a funcionar siempre y cuando sea menor de 5 voltios.

LED VERDE
Se trata de otra indicación LED.  Usted puede elegir cualquier estándar LED gusta, apunta que el delantero tensión alrededor de 2,2 voltios, pero realmente va a funcionar siempre y cuando sea menor de 5 voltios.

Resistencia de 220 Ohm
Estas se utilizarán para limitar la corriente para el LED.  No hay mucho que explicar.  Acabas de llegar ¼ vatios 220 Ohm resistencias.

resistencia de ohmio 10 k
Esta resistencia se utilizará para el botón reset.  No hay mucho que explicar aquí tampoco.  Acaba de obtener un ¼ vatios 10 kOhm resistencia

condensador 10 uF
Estos condensadores se van a utilizar en la sección de alimentación de nuestro Consejo.  Se utilizan para acondicionar la entrada y a cada uno de los reguladores de tensión de salida.  El sistema funcionaría probablemente todavía sin ellos, pero es altamente recomendable que utilizaban.  Basta cualquier condensador electrolítico de 10 uF que es clasificado para 10 voltios o superior.  Si no está utilizando el regulador de tensión 3.3 sólo necesitará comprar 2 de estos.  (2 para cada regulador de voltaje)

capacitor de 22 pF
Estos se utilizan para el sistema de cronometraje.  Que se requieren para funcionar correctamente.  Usted debe recibir dos condensadores de cerámica de pF 22.

Cristal de reloj de 16 MHz
Este es el componente principal del sistema.  Se requiere para el procesador funcionar correctamente con el programador de Arduino.  Usted puede comprar cualquier cristal de reloj de 16 Mhz estándar con dos clavijas.

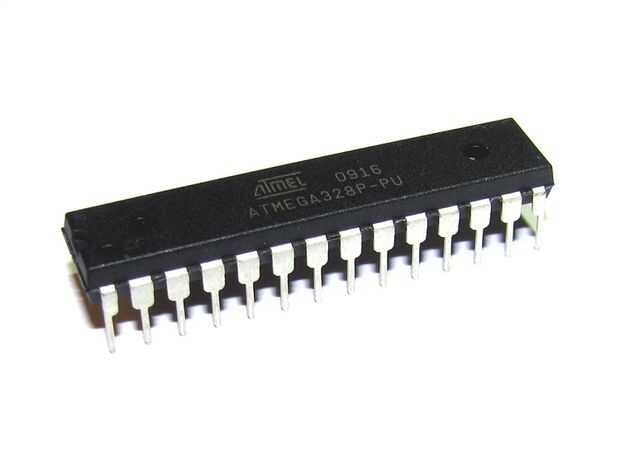

Microcontrolador AVR de Atmel ATmega328P-PU con ARDUINO BOOTLOADER
Esta es la parte principal de nuestro sistema, el microcontrolador.  El ATmega328 es el mismo chip utilizado en el Arduino UNO.  En la LDM he añadido la ATmega328P-PU con Arduino Bootloader Pre-loaded.  Esto significa que usted será capaz de alambre hacia arriba y con el software Arduino sin necesidad de ningún equipo especial.  Si usted desea, usted puede comprar un espacio en blanco ATmega328P-PU, pero será necesario utilizar un ISP programador para cargar el Arduino Bootloader.  Cubriré más más adelante.

Zócalo DIP contacto 28
Esto es simplemente un soporte para el chip ATmega328.  Sólo es necesario si va a soldar el chip en una tarjeta.  Si va a utilizar el chip en un protoboard sólo donde soldar no se hará, entonces no necesita esta parte.

Conector de la batería de 9 voltios
Funcionará cualquier tipo de conector de la batería de 9 voltios.  He elegido que un simple conector con el alambre conduce en la LDM.

Batería de 9 voltios
Funcionará cualquier batería de 9 voltios.  Elegí mina basada en precio en el momento de la compra.

Cable AWG 22
Este fue excluido de la lista de materiales porque ya tenía algunos.  Cualquier tipo de prueba o prototipo alambre debería funcionar.  Puede o bien comprar en línea con su orden o en una tienda si no tienes ninguno alrededor de

5 pin Headers
Esto es necesario para el tablero de arranque FTDI.  Nos marquen nuestra junta por lo que habrá 5 pernos sobresale la Junta donde podemos hacer la conexión y programar rápidamente.  Cualquier forma de Rúbrica pernos o alambres que hará que la conexión funciona.  Sólo debes elegir algo fácil para usted.

Pequeño momentánea normalmente abierto ("apagado")
Este fue excluido de la lista de materiales porque tenía un montón ahí.  Realmente usted puede elegir cualquier interruptor como como es un momentáneo interruptor es normalmente abierto o apagado.  Se puede ver eligió más adelante en las fotos.

FTDI FT232 USB Breakout Junta
Se necesita un conector FTDI para programar el Arduino.  Te recomiendo solo la compra de Sparkfun.com.  Tienen equipos de calidad a precios no tan malos.  FTDI de búsqueda en su página web y asegúrese de que comprar la versión 5 de voltios.

Protoboard (placa de prototipado)
Cualquier prototipo o el tablero de arranque estándar desea utilizar obras.  Algo para nosotros probar y solucionar problemas en.

Otra vez, usted puede elegir ajustar o dejar de lado cualquier material que le gustaría, pero si no sabes exactamente lo que está haciendo, recomiendo solo comprar la lista de materiales exacta.  Cuando hice esta compra el costo total para todas las piezas de mi fue sólo $10, por lo que no es malo hacer la misma compra.
