Paso 6: Montaje de la Junta - parte 2 - el Chip
Nos estará ahora poniendo el chip principal de la Junta.

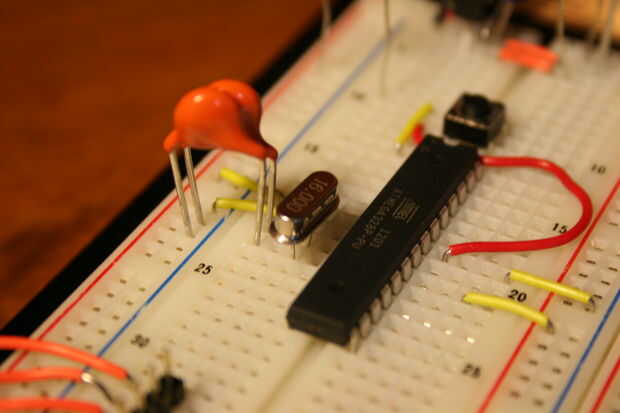

Revisa las fotos.
Coloque el chip de uno de los canales de la Junta para que los pernos no cortocircuitados con los pernos de la otra parte.

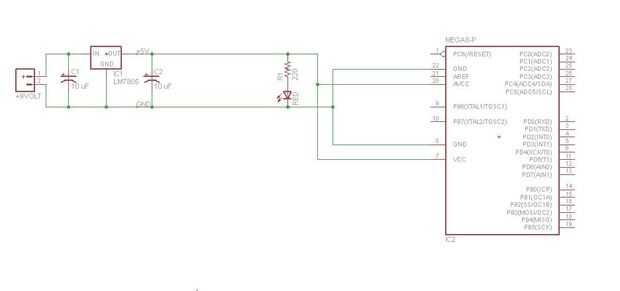

Ha establecido por el poder de la viruta. Atención: Estos son los números ATmega328, no corresponden directamente a los pines de Arduino. Consulte la ilustración para el etiquetado de los pines Atmega328. Hay dos lugares donde se necesita para conectar la alimentación y tierra, y Si configuras los rieles a ambos lados de tu protoboard esta voluntad es muy fácil. Usted tendrá que alimentar a los pines 7 y 20 y tierra a los pines 8 y 22.
Eso es para alimentar el chip real. Antes de encenderlo, asegúrese de que estas conexiones son correctas. Si cambias por accidente se quema el chip y necesita comprar uno nuevo.
