Paso 7: Montaje de la Junta - parte 3 - el reloj
Vamos ahora a establecer el cristal de reloj para el chip. Esto puede parecer un poco complicado, pero es más fácil de lo que parece.

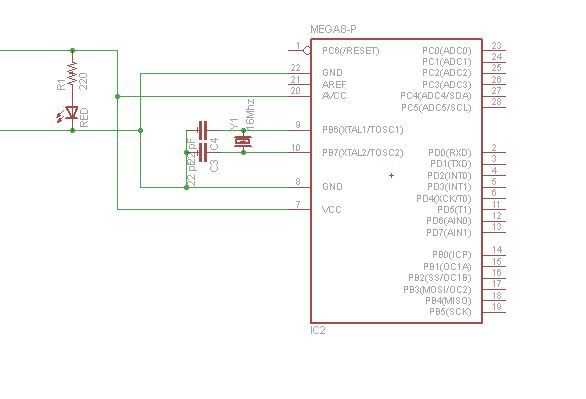

Los pines del cristal son los pines 9 y 10.
El cristal entre estos dos clavijas de conexión.

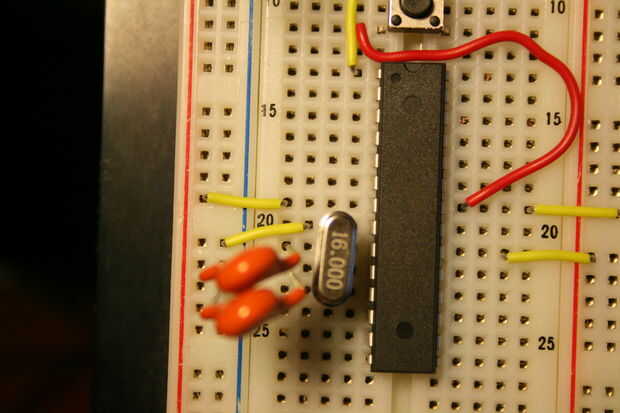

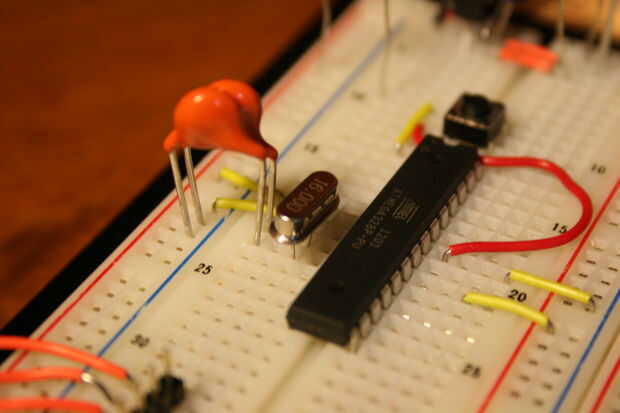

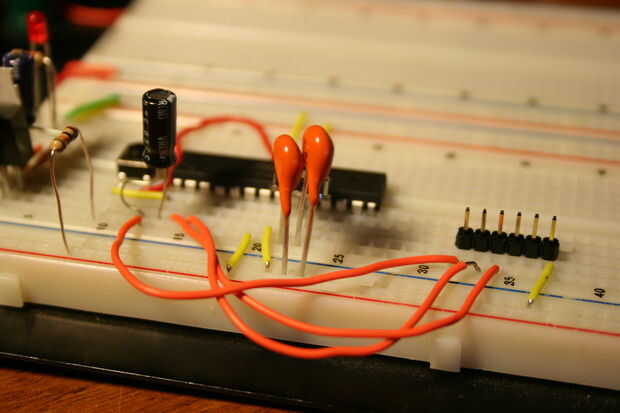

Luego tomar los condensadores cerámicos de 22 pF y conecte uno de cada pin a tierra. La forma más sencilla de hacerlo es simplemente conectar desde el canal que es el pin, el carril de tierra a lo largo de la parte. Echa un vistazo a las fotos para ver cómo lo hice.
Es el reloj, si su tiempo parece que se fuera cuando ejecuta programas volver a esto y asegúrese de conectar correctamente y utiliza los condensadores correcto.
