Construir su propio Arduino (2 / 6 paso)

Paso 2: Configuración de energía

Lo primero que tienes que hacer es crear energía. Con su tablero y componentes frente a ti... comencemos!   Con este paso, ajustar la placa Arduino para constante + 5Volts con el regulador de voltaje 7805 de la energía.

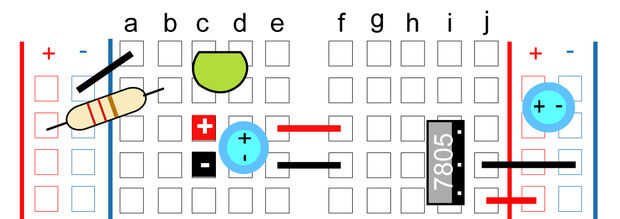

Figura 1-2: Configuración de alimentación con indicador LED.

Para el regulador de tensión trabajar, debe proporcionar más energía de 5V. Una batería de 9V típica con conector snap funcionaría muy bien para esto.   Energía va a venir en el protoboard donde ves el rojo y negro + y – plazas. Luego añadir uno de los condensadores de 10uF. La pierna más larga es el ánodo (positivo) y el tramo más corto es el cátodo (negativo). La mayoría de condensadores también están marcados con una raya en el lado negativo.

A través del espacio vacío en la protoboard (el canal) usted tendrá que colocar dos cables de conexión positiva (roja) y energía de tierra (negro) para saltar de un lado de la placa a la otra.

Ahora agregar el regulador de tensión 7805. El 7805 tiene tres patas. Si buscas en él desde el frente, la pierna izquierda es para voltaje en (Vin) es la media pata para tierra (GND) y la tercera pata es para el voltaje de salida (Vout). Asegúrese de que la pierna izquierda está alineada con su energía positiva en y el segundo pin a tierra.  Saliendo del regulador de voltaje y va en el riel de alimentación en el lado de la placa que necesita añadir un cable de tierra al carril de tierra y luego el cable de Vout (3^rd pierna del regulador de voltaje) para el carril positivo. Añadir el segundo capacitor de 10uF al tren de potencia. Prestando atención a los lados positivo y negativo. Es una buena idea incluir un indicador de estado LED que puede utilizarse para solucionar problemas. Para ello necesita conectar el riel de alimentación lado derecho con el riel de alimentación izquierda. Añadir los cables positivo con positivo y negativo a negativo en la parte inferior de la placa.

Figura 1-3: Conexiones de tren de potencia izquierdo y derecho.

Tener energía en el carril izquierdo y derecho de la energía también ayudará a mantener tu protoboard organizado cuando se proporciona energía a los distintos componentes.

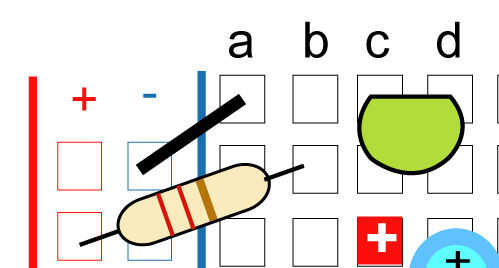

Figura 1-4: Para el indicador de estado LED, conecte un 220 y resistencia (colores como: rojo, rojo, marrón) al lado de cátodo cable de poder para el ánodo del LED (del lado positivo, más largos de la pierna) y luego una toma de tierra.   Felicidades, ahora tu protoboard es para + 5V power. Puede pasar el siguiente paso en el diseño del circuito.
