Construir su propio Arduino (3 / 6 paso)

Paso 3: Asignación de pines del Arduino

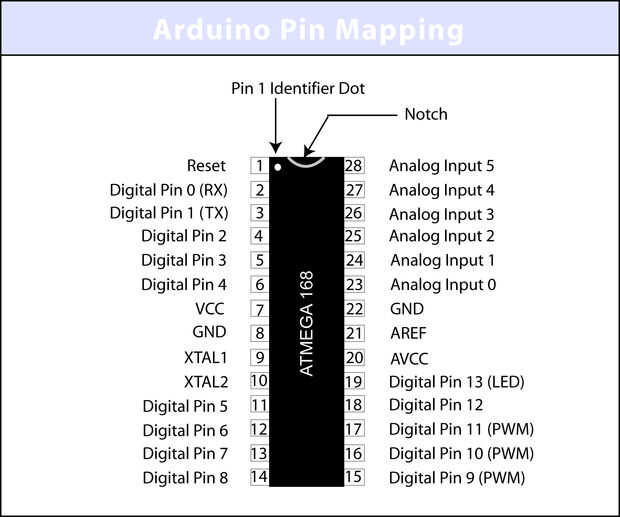

Ahora queremos preparar el ATmega168 o chip 328. Antes de comenzar, vamos a echar un vistazo a lo que hace cada pin en el chip en relación a las funciones de Arduino. Nota: El ATmega328 funciona más o menos la misma velocidad, con el mismo pinout, pero cuenta con más de dos veces la memoria flash (30 vs k 14k) y dos veces, el EEPROM (1Kb vs 512b).   Figura 1-5: Mapeando el ATmega168 de Arduino Pin chip es creado por Atmel. Si usted mira la hoja de datos no encontrará que las referencias anteriores son los mismos. Esto es porque el Arduino tiene sus propias funciones para estos pasadores, y que les he proporcionado solamente en esta ilustración. Si desea comparar o necesita saber las referencias reales para el chip, puede descargar una copia de la hoja de datos en www.atmel.com. Ahora que conoces la distribución de los pines, podemos empezar a conectar el resto de los componentes.
