Paso 4: Conexión componente

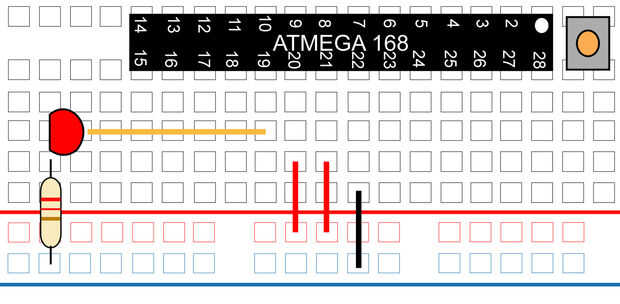

Figura 1-6: Apoyo a pines de circuito 15-28

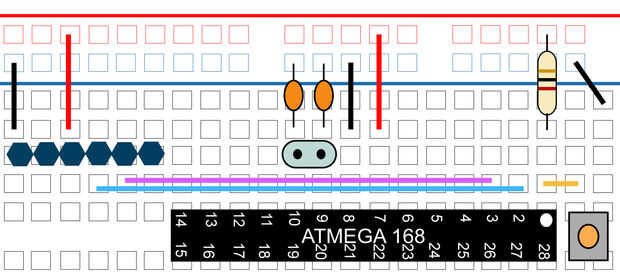

Desde el bus de alimentación GND, añadir un puente de alambre al pin 22. A continuación, desde el bus de energía positiva, añadir los cables de puente al pin 20 (AVCC - voltaje de alimentación para el convertidor ADC. Debe conectarse al poder si no se utiliza ADC y poder a través de un filtro de paso bajo si es (un filtro de paso bajo es un circuito que limpia hacia fuera ruido de la fuente de energía, no estamos utilizando uno) entonces añadir un cable de puente desde el bus positivo al pin 21 (pin de referencia analógica para ADC). En el Arduino, el pin 13 es el pin del LED. Tenga en cuenta que en el actual chip que el pin es el número 19. Al cargar el código de bosquejo y para todos los proyectos aún esta referencia como Pin 13. Para conectar el LED, añadir 220 & resistencia de tierra al cátodo del LED. Desde el ánodo del LED añadir a continuación un puente de alambre al pin 19. Ahora podemos pasar al otro lado del chip. Está casi terminado!Figura 1-7: Apoyo a pernos de circuitos 1-14
Sobre el chip ATmega168 cerca el identificador pin 1, coloque el interruptor de tacto pequeño. Este interruptor se usa para reajustar el Arduino. Justo antes de subir un nuevo dibujo para el chip tienes que esto Presione una vez. Ahora añadir un cable pequeño puente del pin 1 a la pierna de la parte inferior del interruptor, luego agregar el resistor de 10K de potencia a la fila del pin 1 en el protoboard. Finalmente añadir un cable de puente GND a la pierna superior del interruptor. Agregue poder y puentes GND al pin 7(VCC) y pin 8 (GND). Agregar el cristal de reloj de 16MHz a .22pF los pines 9 y 10 y luego los dos condensadores de pines 9 y 10 a tierra (véase la nota a continuación para el método alternativo).. Tu arduino protoboard básica está completa. Usted podría parar aquí si le quería y el intercambio un chip ya programado de tu placa de Arduino a la placa, pero desde que llegaste, te podría también terminar agregando algunos pines de programación. Esto le permitirá programar el chip de la placa. Nota: En lugar de utilizar el cristal de reloj de 16 MHz, puede utilizar un resonador cerámico de 16 MHz con condensador incorporado, paquete de tres terminales SIP. Tienes que arreglar tu protoboard un poco diferentemente, el resonador tiene tres patas. La media pata a tierra y las otras dos patas se van a los pines 9 y 10 en el chip ATmega168.
Refiriéndose a la figura 1-7, busque un lugar donde usted tiene 6 columnas en el protoboard que no están en contacto con cualquier otra cosa. Coloque una fila de seis pines macho encabezado aquí. Con la placa frente a usted, las conexiones son las siguientes: GND, NC, 5V, TX, RX, NC, también pido estos pernos 1,2,3,4,5,6. Desde tu poder autobús, añadir el cable GND al pin 1 y un cable de alimentación de clavija 3. Medios de NC no conectado, pero se pueden conectar a GND si quiere. Del pin 2 en el chip ATmega168, que es el pin RX del Arduino, conectas un cable al pin 4 (TX) de sus programación los encabezados. En el chip ATmega168, TX de Arduino del pin 3 se conecta al pin 5 (RX) en sus pernos de cabecera. La comunicación se ve así: RX ATmega168 encabezado Pin TX y TX ATmega168 a encabezado Pin RX. Ahora puede programar tu placa Arduino.
