Construir su propio Arduino (5 / 6 paso)

Paso 5: Opciones de programación

La primera opción es comprar una USB de 3.3V TTL-232R-Cable Serial de nivel TTL. Estos se pueden comprar en www.adafruit.com o www.ftdichip.com las otras dos opciones, que yo prefiero son para comprar uno de dos tableros de arranque de www.SparkFun.com. son:

• FT232RL USB a serie Breakout Junta, SKU: BOB-00718 (esta opción toma más espacio en tu protoboard)
• Desglose básico de FTDI - 3.3V SKU: DEV-08772 (esta opción y utiliza conectores macho ángulo recto funciona mejor fuera de los tres porque se fija mejor en la protoboard)

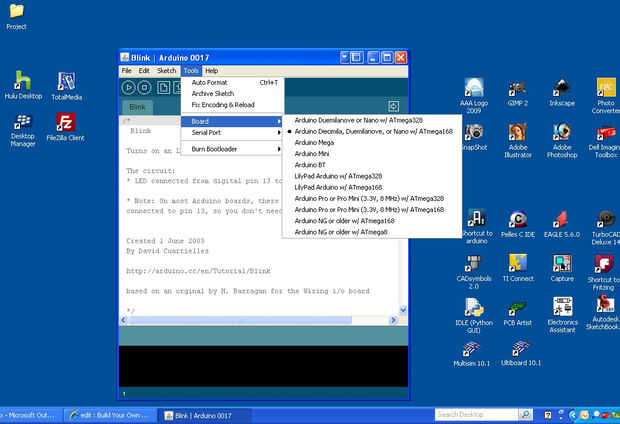

Comprobar las conexiones, asegúrese de que no está conectada la batería de 9V y conectar su opción programación.  Abrir el IDE de Arduino y en los archivos de ejemplo de bosquejo bajo Digital, carga el bosquejo de Blink.   En la opción del fichero de puerto serie, seleccione el puerto COM que utiliza con el cable USB. es decir, COM1, COM9, etc..   En la opción archivo y tabla de herramientas, seleccionar:

• Arduino Duemilanove w/ATmega328
• Arduino Decimila Duemilanove y Nano w/ATmega128

(dependiendo de qué chip utiliza con la placa Arduino)   Ahora pulse el icono de carga y luego presione el botón de reset en su protoboard. Si está usando uno de los tableros de arranque de SparkFun, usted verá el RX y TX luces parpadeen. Esto le permite saber que se está enviando los datos. A veces es necesario esperar unos segundos después de presionar el botón de carga antes de presionar el botón de reinicio. Si tiene problemas, solo experimentar un poco con lo rápido que vas entre los dos.   Este bosquejo si subido correctamente parpadeará el LED en el pin 13 de durante un segundo, apagado durante un segundo, en por un segundo... hasta subir un nuevo dibujo o desconectar la alimentación.   Una vez que haya subido el código, puede desconectar la Junta de programación y usar la batería de 9V para poder.   Solución de problemas

• Ningún poder – Asegúrese de que su fuente de energía es superior a 5V.
• Energía pero nada funciona, vuelva a revisar todos los puntos de conexión.
• Error de carga – véase www.arduino.cc y hacer una búsqueda en el mensaje de error concreto que reciba. También revise los foros ya que hay mucho de gran ayuda allí.
