Construir su propio Arduino (6 / 6 paso)

Paso 6: Los archivos PCB

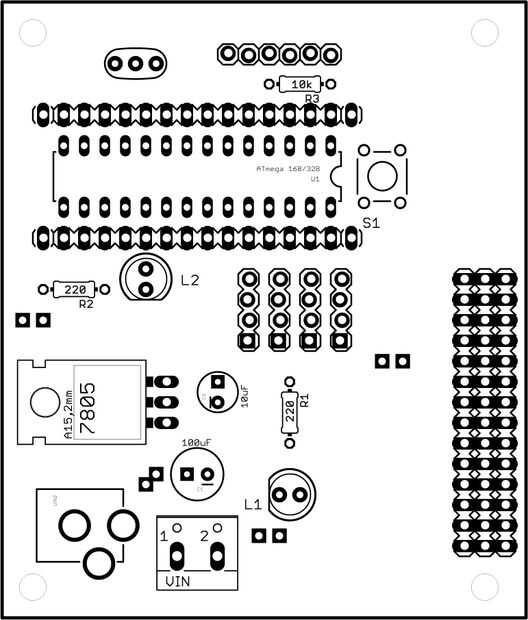

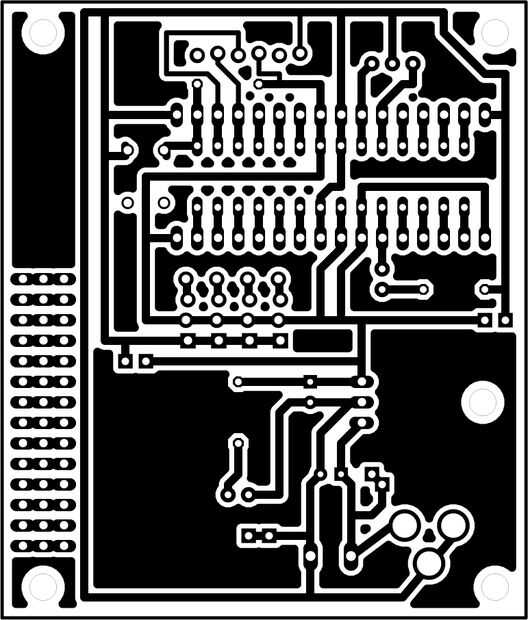

Si alguien está interesado en grabado su propios PCB (circuito impreso) han incluido el componente y archivos de pcb de la soldadura.

Me ha agregado un archivo zip que contiene los archivos JPG de 300dpi de la parte componente y lado de la soldadura.

Si tienes preguntas, sienta libre de enviarme por correo electrónico y te ayudaré lo mejor que pueda. Sólo tenga en cuenta que tengo clases todo el día, así que a veces mis respuestas pueden tomar un día para responder.
