Paso 1: concepto
![]()

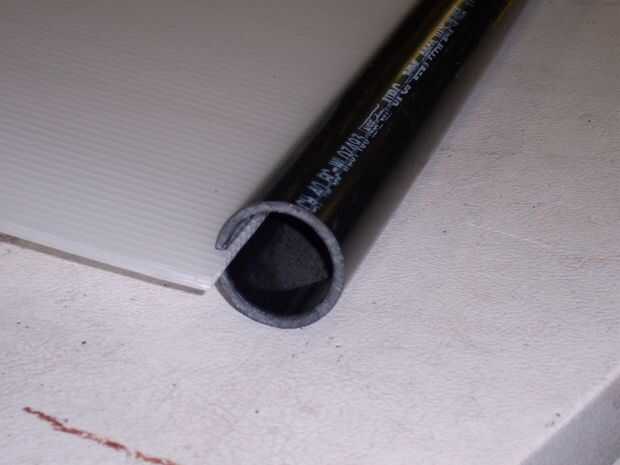

El colector está hecho de lámina de plástico corrugado, comúnmente utilizado para hacer señales. Dispone de múltiples canales cuadrados funcionando longitudinalmente de extremo a extremo. Primera vez que vi este tipo de hoja inmediatamente pensé, "Wow, esto haría que un colector solar de panel plano excelente si sólo había una forma de agua de la pipa a través de los pequeños canales." Varias semanas después, un método de hacer así que se me ocurrió. Si una ranura del ancho adecuado es cortar longitudinalmente en algunos tubos ABS (para la sección "C") este tubo puede ser apto en el extremo de plástico corrugado. Las costuras pueden ser selladas para hacer todo lo apretado del agua. La hoja puede ser pintado de negro y viola... tienes un colector solar de panel plano.
Porque el colector entero está hecho de plástico, es importante que la temperatura no es muy alta o se ablanda y primavera posiblemente una fuga. 80 grados C (176 grados F) es el límite. ¿No creo que puede conseguir que caliente? Piense de nuevo. En la práctica la temperatura máxima es difícil de garantizar. Agua puede dejar de circular, o puede drenar completamente por un número de razones y el panel se recalentará. Por lo tanto esto no puede ser un diseño práctico para la instalación residencial pero es un barato, fácilmente construyó un sistema experimental que produce agua caliente tanto o más que comercialmente disponibles. Mina cuesta unos $60 materiales (alrededor de $4,00 por pie cuadrado) y unas 6 horas de tiempo de construcción.
