¿Siempre creyó su propio controlador de cámara de la construcción? Nota importante: Condensadores para la MAX619 son 470n o 0.47u. El esquema es correcto, pero la lista de componentes era incorrecto - actualizado.
Es una entrada en el concurso Digital días así que si te resulta útil, por favor voto/tasa/comentario favorable! Si guarda le gusta y es un stumbler, pulsa "me gusta"! :)
Actualización: aparecer en hackaday! HackADay.com/2009/10/13/a-different-Breed-of-Camera-Controllers/
Actualización: nuevas fotos del disparador láser en acción!
Actualización: Primer premio = D, gracias por votar y valorar!
Este instructable es principalmente para el beneficio de los usuarios de SLR mirando para conseguir un poco más kilometraje de sus cámaras, sin embargo, si hay cualquier punto y dispara con interfaces de IR, usted podría encontrar esto interesante. Sin duda esto también funcionará (con un poco de modificación) con hacks de cámara donde usted puede atar con alambre salidas lógicas a bornes de disparador de la cámara.
Esto comenzó como un tutorial completo soplado, pero debido a algunos imprevistos que encontré más tarde, puede ser más de una guía sobre cómo lograr varias cosas - a menudo te dejo la elección sobre cómo podían hacer cosas que creo que es la mejor forma de hacer las cosas que sólo oculto diciendo: "usted debe hacer esto". Piense en esto como una lección en la cámara diseño del controlador.
Que he proporcionado esquemas y código completo por lo que siempre puede copiarlo. Va a ser un simple caso de transferir el diseño a una placa perforada y añadiendo el LCD para la mayoría de las personas. He ido a través de cómo protoboard ya que el proceso es muy similar y permite corregir errores antes de hacer el diseño permanente!
Características:
Modo de disparo
Modo de intervalo (lapso)

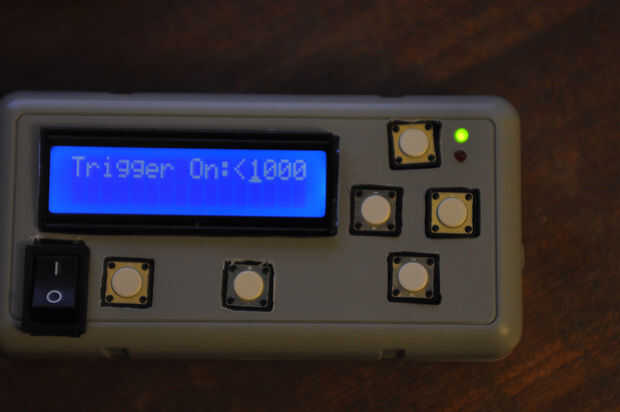

Modo de disparo disparo (disparador del sensor externo) con condiciones variables
Sensor incluido diseños - luz, sonido (muchos más posibles!)
Total de costos - menos de £25 (sin herramientas)

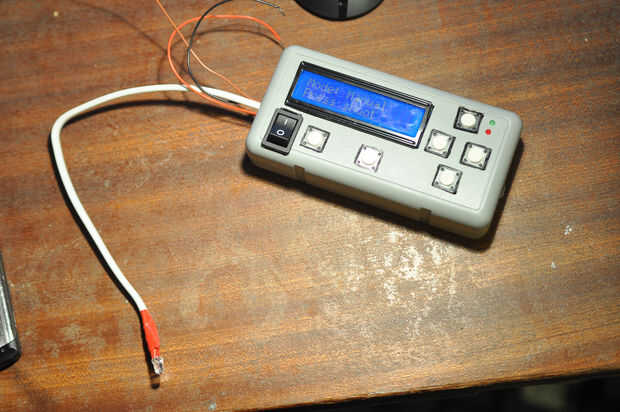

Pantalla LCD para fácil cambio de la configuración
Compatible con Nikon/Canon (cifrado), posible apoyo (no comprobado) para Pentax/Olympus
Ninguna modificación del firmware es necesitada
Usos IR así es ambos wireless y no daña la cámara
Tenía la idea para esto después de estar fuera en el frío clic mi control remoto por horas. Estaba haciendo un 8 segundo período de alrededor de 1000 tiros. ¿Pensé, bueno, es sólo un LED IR verdad? ¿Por qué no puedo replicarlo y hacer mi propio mando a distancia con un retraso de?
Entonces descubrí (un poco embarrassedly, porque pensé que había tenido una oleada masiva de cerebro) que se ha hecho y hay incluso un par de instructables sobre el tema.
Donde mi aplicación difiere de la mayoría intervalometers y mandos diy es que permite mucha personalización y modularidad, es compatible con ambos Nikon/Canon (y probablemente otros más adelante) y combina la capacidad de tomar una foto en un disparador particular.
La idea es simple. Usted quiere tomar una foto de algo bastante rápido (limitada actualmente por el retraso en el obturador, para mí 6 ms). Hay una variedad de métodos para hacer esto:
1. ensayo y error se intenta tomar la fotografía en el momento
2. mejora de ensayo y error se ennegrecen hacia fuera de la habitación, poner la cámara en foco (obturador abierto) y disparar un flash en el momento
3. comprar un controlador de disparo dedicado que tiene algún tipo de sensor de sonido y luz para tomar la fotografía en su comando
4. construir una tú mismo!
OK, 1 y 2 están bien para meterse y pueden producir algunas fotos muy buenas. Pero qué va a mostrar que es posible construir un circuito que constante te dará resultados y otra vez. Lo más importante, en estos tiempos apretados, el costo es más bajo que modelos alternativos (algunas personas han producido kits de hacer este tipo de cosas, pero cuestan un enlaces de ver de la fortuna).
La versatilidad del diseño es el siguiente:
Si el sensor genera un voltaje de salida entre 0 y 5V, puede utilizarlo para accionar su cámara!
Aparentemente esta es una declaración aburrida, pero una vez que comienzas a entender las implicaciones se vuelve muy poderosa. Controlando simplemente a un nivel de voltaje, su disparador podría ser basado en luz (LDR), sonido base (micrófono o ultrasonido), temperatura base (termistor) o incluso un simple potenciómetro. De hecho, casi cualquier cosa. Incluso podría enlazar el circuito hasta otro controlador y siempre le puede dar una salida lógica, así pueden accionar de él.
Actualmente, la única limitación del diseño es que trabaja solamente con los interfaces de IR, sería bastante sencillo modificar el software y hardware para salida por mini-USB o cualquier tipo de interfaz se requiere.
Nota: Código:
He proporcionado algunas aplicaciones en el paso 13. Ejecutar el código en mi controlador de ahora se encuentra allí en un archivo hexadecimal junto con el archivo c principal y sus dependencias. Simplemente puede ejecutar código si no está seguro acerca de compilar. También he incluido algún código de ejemplo que puede utilizar en varios pasos (se llaman obviamente como remote_test, intervalómetro prueba y prueba de adc. Si me refiero al código en un paso, es está en allí.
EDICIÓN: Una actualización sobre globos de estallido - parece que estaba un poco corto de miras cuando dije que fácilmente podía disparar fotos de reventar globos. Resulta que la piel en el globo promedio viaja tan rápido que habrá apareció completamente por el momento la cámara se dispara. Se trata de un problema con la mayoría de las cámaras, no el controlador (que detecta el ADC a un ritmo de alrededor de 120kHz). La manera alrededor de esto es utilizar un flash activado, el cual es factible si se agrega un alambre extra hacia fuera y otro pequeño circuito. Dicho esto, usted podría en teoría utilizar algo más pop y jugar con el retraso (o incluso cambiar el code demora para incluir microsegundos). Un pellet de aire 1m en 1 150ms de viaje tarda aproximadamente 6-7ms, suficiente tiempo para disparar y disparar. Sólo mover la pistola proporcionaría un rudimentario retraso de unos pocos microsegundos. Una vez más, disculpas por esto, voy a jugar esta noche si puedo conseguir unos globos, pero todavía hay muchos usos para un generador de audio, como fuegos artificiales!
He puesto un lapso de tiempo rápida y sucia para mostrar que funciona sin embargo :)
No olvides leer, tarifa o votar.
Saludos, Josh
Descargo de responsabilidad En el improbable caso de que algo va terriblemente mal o de alguna manera ladrillo su cámara/dremel su gato, no soy responsable de nada. Iniciando un proyecto basado en este instructable, usted aceptarlo y continuar bajo su propio riesgo.
Si uno de estos, o utilizar mi instructable para ayudarle - por favor envíeme un enlace de fotos así puedo incluirlo aquí! La respuesta ha sido abrumadora hasta ahora (al menos en mi opinión) así que sería impresionante ver cómo personas son interpretando. Estoy trabajando en la revisión 2 mientras escribo ;)
