Paso 14: Agregar salida infrarroja
Ahora, el pin de salida va a ser PD0, o PORT D, PIN 7. En pins numéricas, que es el número 13. Localizar (es el segundo de la parte inferior en el lado izquierdo del chip) así que ya sabéis dónde enchufar cosas en.

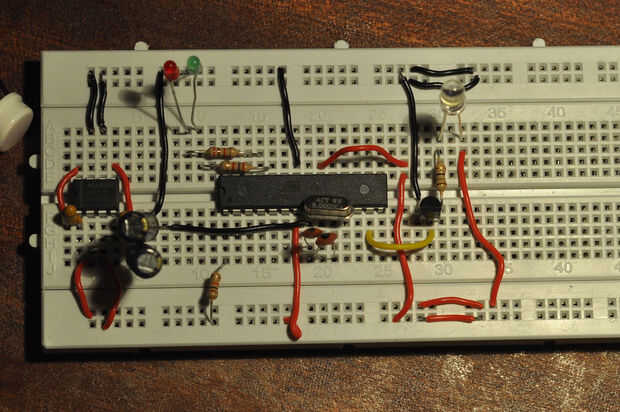

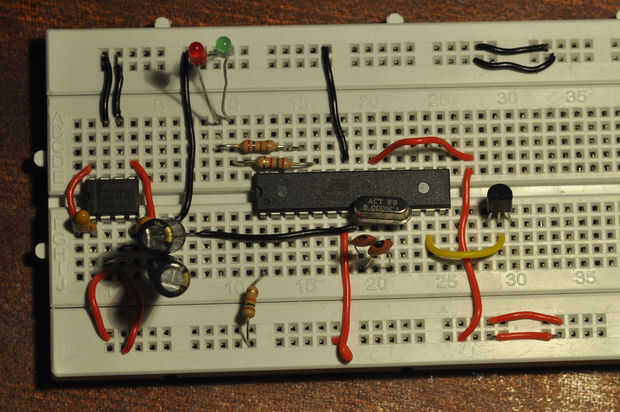

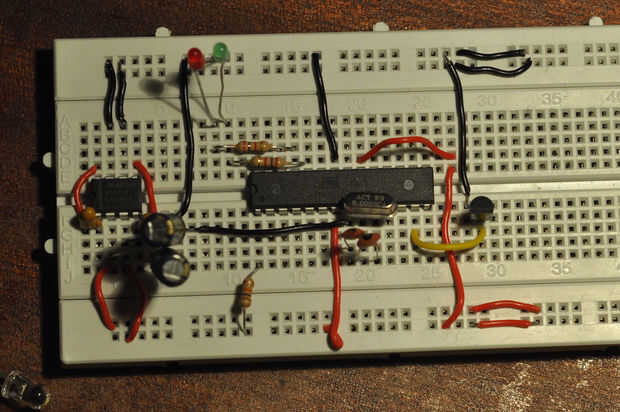

A continuación, echa un vistazo en el FET. Revise la hoja de datos para saber que pines son puerta, dren y fuente. Enchufe el FET a través de tres filas en la protoboard. Tome un cable y conecte la puerta (generalmente el medio perno, pero Compruebe) PD7, pin 13. Cuando decimos PD7 ir alto, el FET comenzará a realizar.
La hoja de datos para el 2N7000, recomendada, se incluye a continuación.
Conectar la clavija de la fuente en el FET recta a tierra.
Conectar el resistor en serie con el perno de drenaje. A continuación, conecte el LED para arriba en el riel de alimentación 3V, asegurándose de obtener la polaridad en la manera correcta (patas cortas son generalmente negativas, pero asegúrese de).
El valor de la resistencia se calculó con base en los siguientes supuestos:
1. tenemos una fuente de alimentación de 3V pasando por una resistencia y el LED a tierra mediante un FET
2. el LED debe tener una corriente de alrededor de 60-80mA con una tensión de 1.7V (podría ser diferente para el emisor)!
3. la corriente es igual en todos los componentes en serie
4. Esto significa que para cargar 60mA y caída de 1.3V sobre la resistencia, necesitamos una resistencia de 22 Ohms. El FET proporciona hasta 5 Ohms extra, así que usted podría ir con 12 18 o incluso para obtener un más alto actual va.
Con eso todo listo, podemos empezar a escribir el código!
