Paso 18: sensores
Cuando se utiliza modo de ciclo a través de las opciones, se le presentará con una más - desencadenó disparos. La primera pantalla muestra una lectura en tiempo real de lo que el ADC es "ver", este da usted una idea básica de qué clase de valores le está "golpeando" y cómo cambiar el medio ambiente les afectará. Pulsando el botón de disparar se le permiten lo que desencadenará en el controlador. La ADC hasta 1024, el máximo que puede introducir es 1024. A la izquierda de los números es el operador - no se puede establecer en > (mayor que), < (menos) o = (igual a). Esto permite mucha flexibilidad con disparos, usted puede elegir tomar una fotografía cuando una luz se enciende o apaga, o si está usando un sensor de precisión controlado (como un termómetro para decir, Dios sabe por qué) pueden desencadenar desde una lectura exacta.
Me puse en dos LEDs controlador para mostrar si el disparador está produciendo un partido. Esto tiene dos beneficios. Uno, usted puede probar sus sensores antes de hacer el rodaje y en segundo lugar puede evitar condiciones ambiguas. Por ejemplo, micrófonos a menudo fluctuará alrededor de algún valor central (ya que sonido es en realidad una superposición de ondas senoidales - véase análisis de fourier). Este valor es normalmente de 512 ish en mi ADC (como era de esperar). Si usted tiene dos luces aparece, puede estar seguro que tan pronto como usted dispara a accionar. Si tienes una luz roja solamente, entonces usted puede ser más seguro que usted no consigue un tiro falso. Y por supuesto, una luz verde significa que la condición se cumple, por lo que se debe ajustar por consiguiente. Con un sensor de sonido, añadir un bote le permitirá modificar la ganancia del micrófono para que pueda "filtro" (que está cambiando la ganancia del opamp) sonidos más tranquilo.
Conectar un LED al pin 24 y otro al pin 23 con un reisistor en serie para limitar la corriente. Ir tan tenue como usted siente que necesita energía baja es importante. Elegí para tener verde en PC1 (23), rojo en PC2 (24.
Dispara presionando otra vez le permite programar un tiempo diferido, hasta 999ms (aunque siempre podría añadir soporte para más). Esto es útil para tomar fotografías de los impactos de unos pocos milisegundos después de que ocurra el evento - control creativo, usted podría decir.
Presionar disparar que un tiempo final establecerá el dispositivo ir. La ADC se actualizará un poco más con frecuencia y cuando el sensor recibe un partido de estado, se inicia el retardo preestablecido y la fotografía se toma (con confirmación en la pantalla).
Sensores de
Hay dos sensores principales que podemos utilizar. La primera es la luz. Esto es terriblemente sencillo:
Conecte un resistor dependiente de luz o un fotodiodo (tiempo de reacción más rápida generalmente) hasta VCC y después en serie con una resistencia a tierra. Conecte un cable que va entre el LDR y la resistencia a la clavija de entrada del ADC. Seleccionar una resistencia que coincide con la máxima resistencia de la LDR (usted puede probar con un multímetro). Usted debe terminar con un valor que va desde 1024 casi a cero dependiendo de la luminosidad de la luz. Si pones el LDR y una resistencia en la forma correcta de Ronda, el valor debe ser cero cuando usted cubre el componente y grandes cuando brilla una luz brillante - un láser da un valor muy alto que es más o menos constante.
Algunas aplicaciones de esto cosas explotando, láser cables de tensión o (lo más divertido) relámpago.
Sonido lleva trasteo un poco más. Para el sensor de sonido, he usado un micrófono electret. Micrófonos de condensador de electret se encuentran en casi cualquier cosa que tiene registros de sonido. Recogen una amplia gama de frecuencias así que son bastante buenos para esto. El único problema es que suelen producir una señal de salida es demasiado pequeña para detectar por el ADC (mínimo de 5mV). Por lo tanto, es necesario amplificarlo.
Hay un montón de circuitos en línea relacionados con amplificación de electreto, sin embargo, el método que he encontrado ser más confiables, estaba usando un Op-Amp. El opamp ideal tiene ganancia ilimitada, así que no te preocupes que no es capaz de amplificar lo suficiente (el opamp promedio tiene una ganancia de lazo abierto de en alguna parte alrededor de 10 a la 8). Construí un amplificador sin inversión muy simple usando un TL072 (se muestra en el esquema). La resistencia va de la salida a la entrada de no inversión controla la ganancia. He probado un aumento de 100 - poco o ningún efecto. Subiendo esta resistencia 470 k (ganancia de 470) obtuve resultados ligeramente mejores, aplaudir ruidosamente bastante activa el sensor. Esta subiendo a 1MOhm produjo resultados excelentes (si tal vez un poco demasiado sensible).
Recuerde que la ganancia es Vout/Vin, controlado por la relación de GAIN_CONTROL/R1, por lo que 1M / 1k da una ganancia de 1000.
Lo que recomiendo es comprar un potenciómetro de 1M y una resistencia de 100K. Poner en serie entre la salida y la entrada de no inversión. Este será el control de ganancia. La resistencia mínima de 100 k proporciona un punto de partida decente, activación de sonidos fuertes. Por subiendo a 1.1M, tienes una sensibilidad mucho mayor - disparo de susurros y de los sonidos más pequeños (usted puede encontrar que es difícil realmente desencadenar en sensibilidad alta a menos que usted tiene una habitación muy tranquila - los aficionados de mi equipo eran bastantes a mina). Violín por todos los medios hasta llegar a un rango de resistencia decente. Lamentablemente es muy difícil obtener potenciómetros sobre 1 M barato, pero usted puede comprar hasta 5M, si usted realmente quiere empujar.
El opamp puede ser alimentado desde el + 5V carril (como puede el electret) o de una batería de 9V separado. El electret de la línea de 5V de la energía, puede utilizar más pero Compruebe la ficha técnica del opamp para ver cuál será la tensión de salida máxima - no siempre quiere dar una entrada para el AVR de más de 6 voltios - y es un desperdicio darle nada más 5 de todos modos (ya que el sensor sólo 10 bits). OpAmps tiene lo que se llama una oscilación tensión, el rango que te producen una salida. Esto es normalmente el voltaje de entrada menos un par de voltios cualquiera de los extremos. Por lo tanto, para mí con un carril de alimentación de 5V, termino desencadenando en alrededor de 600-700-el opamp simplemente no produce una salida mayor. Aquí es donde la ganancia ajustable viene en él.
Usted debe ajustar la ganancia para que el estado LED desea apenas da vuelta apagado/encendido (dices que quieres > 600, cambiaría el bote lentamente para que el LED verde se apague solo). Esto asegura que usted tendrá una buena oportunidad de accionar correctamente.
Además, no te olvides de poner una resistencia en serie con el pin positivo mic (entre VCC). Si no, se lo sopla.

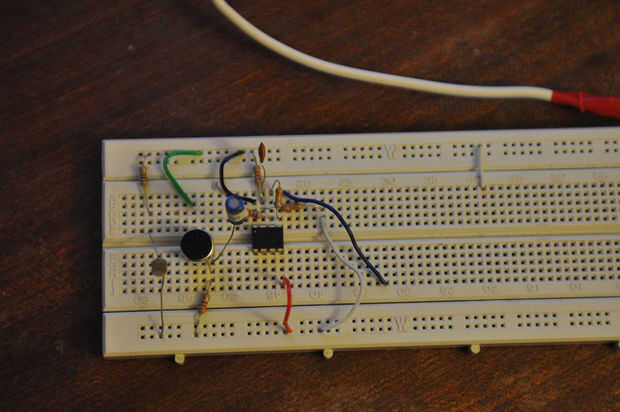

Simplemente puede copiar el diseño a continuación, se muestra como esquema y protoboard. Otros sitios web han informado mucho mejores resultados con mucho menos ganancia, así que mis resultados con una pizca de sal (que puede ser falta algo obvio). Violín y ver cómo te desenvuelves, el circuito es un circuito opamp conocida y siéntase libre de experimentar, esto es sólo una etapa rápida y sucia.

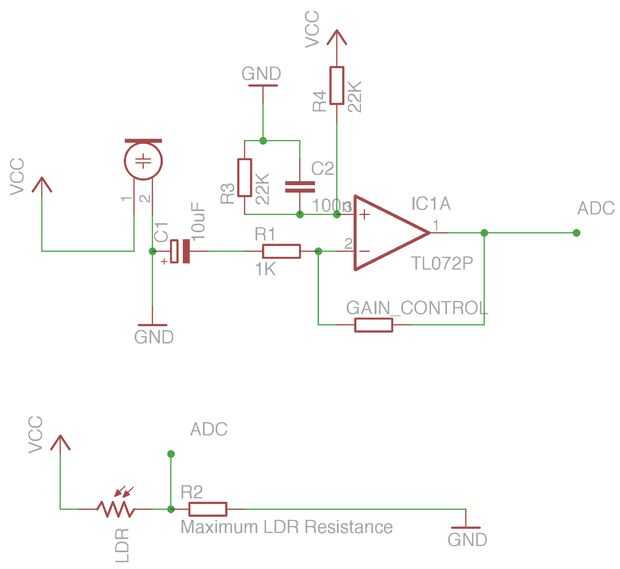

A continuación se suministran diagramas de ambos sensores. Vuelva a colocar el resistor GAIN_CONTROL con una resistencia variable o potenciómetro ideal. El opamp es alimentado por el riel de 5V.
C2 es un poco difícil de ver, pero es 100n.
Si desea probar al ADC por separado, hay código fuente para - sin embargo - el ADC le mostrará su valor actual cuando se carga el menú de disparo de todas formas.
