Paso 20: Usos del Sensor
ACTUALIZACIÓN: EDITADO
Un micrófono es una de las entradas de sensor más versátiles en su arsenal.
La idea obvia de hacer estallar los globos y romper las cosas es, sin embargo, un poco más complejo. Porque un globo estalla tan rápidamente, durmientes de cámara son a menudo mucho tiempo para realmente tomar la fotografía. Una D90 preenfocado toma 0,07 segundos para disparar, mientras que un globo se puede reventar completamente bajo una millsecond (me han dicho por fuentes fidedignas). ¿Cómo evitar esto?
a) disparar con algo! Si usted dispara el balón con algo viajando en la velocidad del sonido, puede activar al instante o uno o dos milisegundos después de recibir la condición de disparo se reunieron. Que de ejecutar contra el globo hacer estallar un poco rápido...!
b) montar un flash y recurrir a modo de lámpara - odio hacer esto porque añade complicaciones como que requiere un cuarto de tono negro para evitar la sobre exposición - pero si añades otro cable hacia fuera y algo de código para enviar una señal abajo cuando usted quiere tomar una foto, puede disparar el flash más rápido que su cámara puede abrir su obturador. Esto es, me temo, una de las únicas maneras que usted puede tomar estas fotos hasta que usted puede comprar una cámara con retraso de obturación menos de la mitad de un milisegundo. Pero, el controlador es todavía capaz - recuerde - usted tiene el código fuente y esquemas, modificar y probar!
Primera nota el valor ambiental. Luego aplauda sus manos y ver cómo cambia el valor. Puede utilizar los LED para ayudarle con esto.
Configurar al ADC gatillo valor alrededor de su valor de palmas o un poco más arriba (uso el potenciómetro para ajustar la ganancia).
El retraso es donde usted puede ser creativo y puede que necesite un poco mecánica. Si se establece un breve retraso, o incluso cero, será tomar una fotografía del momento en que los picos de ruido.
Algunas otras aplicaciones que usted no podría haber pensado de incluyen deportes. Si usted está tomando una foto en un partido de cricket/béisbol con un lente largo, usted puede configurar el generador de audio para precisamente cuando el bateador golpea la bola de fuego. Ajustar un retardo de 10ms luego y verás la mezcla post-swing con la pelota (con suerte) volando hacia el borde de la imagen.
La habitual lista de temas de fotografía de alta velocidad que puede utilizar un disparador de sonido son:
1. la clásica, globo de agua llenado de agua (difícil)
2. cosas rompiendo (ver globos)
3. leña o cosas se dispararon las armas
4. palomitas de maíz (poner en un sartén caliente y esperar para el pop!)
5. cualquier cosa que hace un sonido :)
Luz
Nota: Las fotos fueron todas tomadas utilizando el controlador y el circuito que he mencionado en un paso anterior. Fijaron a retrasos de unos 20ms a 150ms. No tenía una adecuada plataforma así que disculpas por no saber horarios exactos - de todos modos te varía en su configuración. Tenga en cuenta a sí mismo, por una pipeta o frasco cuentagotas!
La luz es donde podemos ser un poco más inventivas.
Una idea es brillar un puntero láser en una LDR. Lo que usted acaba de hacer es un simple tripwire. Se podría utilizar para tomar una foto cuando alguien entra en una habitación, cuando su perro come su cena. Incluso podría ponerlo fuera y tomar una foto cuando un pájaro se sienta en su mesa del pájaro (aunque esto se hace mejor con un sensor de movimiento infrarrojos o ultrasonidos).

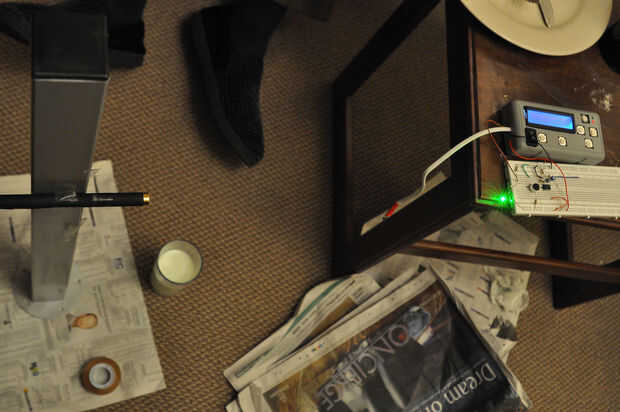

Otra aplicación para el de arriba es bastante ingenioso. ¿Se ha preguntado cómo la gente consigue esas hermosas fotos de gotas de agua golpeando la superficie de una piscina? Bueno, si configura el láser y el LDR para que el rayo brilla a través de la ruta de algunas gotas, es una simple cuestión de apuntar la cámara en la superficie del agua, enfocar manualmente y luego el gatillo para disparar cuando la viga está quebrada. Cuando el agua cae a través, difractan la luz y se esparce y se dispara su cámara. Luego calcular cuánto tarda el rayo al caer y se establece la demora en consecuencia.
El siguiente es el relámpago. Ahora, con un LDR rápido o mejor aún, un fotodiodo (aunque estos cuestan un poco más), puede tomar fotografías de rayos. Cuando el rayo parpadea, tiene una pequeña ventana en la que tomar su fotografía. Prefocalizada la cámara en infinito y punto en el horizonte, no quiere tratar de enfoque cuando toma la foto. Huelgas de relámpago en forma específica, primero hay un líder escalonado, desde la nube al suelo. Entonces, la principal parte visible del relámpago, un golpe hacia arriba por el mismo camino. Después de que hay normalmente un par de descargas extras y todo el proceso toma aproximadamente una décima de segundo.
La D90 que tiene una demora de obturador de alrededor 63ms enfocado previamente. Lo que esto significa es que si detener su apertura hasta decir f/10 y tomar una segunda 1 exposición cuando el gatillo ve relámpagos, deben recibir la vacuna. Siempre que el retardo del obturador es menor de 100 MS, que lo obtendrás. No te molestes en poner retardo, el obturador estará abierto para un montón de tiempo.
Una cosa que casi olvidó era fuegos artificiales. Ya no tienes que adivinar Cuándo tomar el tiro o rezar en bulbo que todo funcionará! Simplemente apunte su LDR al cielo, esperando el flash, ajustar un retardo razonablemente largo - fuegos artificiales más persistirán durante un segundo o menos, tal vez de 100ms para permitir la explosión a expandir completamente - y luego tomar un segundo o dos la exposición. Hey presto - gratificación instantánea = noche de D con Guy Fawkes acercarse bastante pronto en el Reino Unido, estaré seguro de probar éste. Esto podría desencadenar con el sonido, pero es poco probable ser tan bueno a menos que estés muy cerca de la explosión debido a sonido siendo bastante lento.
Ultrasonido
Sensores de ultrasonido pueden utilizarse para crear distancia o módulos de proximidad basados en el tiempo que tarda un pulso de ultrasonido volver desde un receptor a un transmisor. Este generalmente debe hacerse en el software, así que tampoco sería necesario un controlador independiente - tal vez un ATTiny45 o un módulo de ultrasonido como esta: http://www.rapidonline.com/Electronic-Components/Sensors/Ultrasonic-Sensors/Ultrasonic-range-finder-SRF05/82276. Va la ruta de DIY es mucho más barato!
El Tiny45 tiene un controlador PWM para producir una señal "analógica" de la tensión que se puede utilizar, o sólo podría enviar un solo pulso.
Esto podría utilizarse como un medio mucho más eficaz de tomar fotos de cosas pasando que un sensor de luz. Las aplicaciones incluyen fotografía de vida silvestre de macro (digamos de aves cuando se sientan en la mesa de aves) o de seguridad.
Flotador, temperatura y sensores de impares
Podría hacer algunas cosas extrañas como tomar fotos al sobrecalientan de las cosas, cuando desbordan las cosas - bueno, que tu imaginación no la mía!
He visto que algunas impresionantes fotos en línea de algunos otros luz desencadena cuadros incluyendo un encendedor se encendió en. Podría ampliar este tema con un partido de ser golpeado en la oscuridad.
Más opciones! Y la LDR es barato y fácil de implementar, así = D
Niveles lógicos
La opción más versátil es la adición de una conexión de un circuito externo. Envía un nivel lógico uno o cero funciona como un disparador de entrada. Esto le da flexibilidad infinita. Puede Agregar un circuito realmente complicado que proporcionará un nivel de lógica de "disparar" basado en una combinación de un montón de sensores aparejados cada uno al otro. Las posibilidades son infinitas!
Una nota sobre las gotas de agua:
Este video es un excelente ejemplo de la formación de una gota perfecta. Puede ver las etapas en mis fotos subidos demasiado. Primero la gota afecta, creando la "corona". Esto rápidamente se descompone en una estructura más globular formando una sangría cóncava en la superficie. Una gota secundaria entonces se proyecta hacia arriba (en una especie de parábola 3D - forma tipo de sombrero) si el impacto inicial era lo suficientemente grande. Esto es en la cuarta foto abajo. Finalmente esto disminuye y te queda una superficie ligeramente perturbada.
Es una buena manera de escoger las fotos que desee. Claramente, es el momento ideal para tomar una fotografía 10-20ms después la gota golpea el agua. La corona se descompone rápidamente por lo que sólo una pequeña ventana para tomar la fotografía. Si no quieres involucrar a ensayo y error con esto, debe caer el agua de la misma altura cada vez con similar tamaño de gotas - otra manera alterando el decaimiento tiene poco efecto.
http://www.youtube.com/watch?v=RU376Bo__60
