Paso 5: Comunicación con la cámara

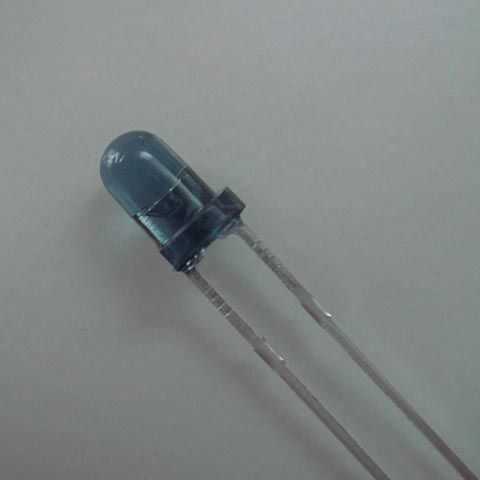

Se utilizará el emisor de IR para enviar una señal a la cámara. El resultado de esto es la wireless y no hay ninguna manera puede dañar la cámara (a diferencia de la conexión de las cosas en los puertos de la cámara). Si te las arreglas para dañar su cámara señalando un emisor IR en él, seguro como el infierno espero que no llevar la cámara fuera!
Software
Hay dos Estados que tenemos que emular, y esto es cierto para todas las cámaras (de hecho más o menos IR comunicación). Comunicaciones se envían como unos y ceros, máximos y mínimos.
En primer lugar es el estado, cuando enviamos una lógica, debemos encender el emisor y apagar rápidamente. Modula la señal. Diversos fabricantes tienen diversos requisitos para esto. Nikon es 38,4 kHz, Canon es algo menos. 38k es por que uso la mayoría de las cámaras. Para obtener esta modulación que trabajamos el período (1/f) que para saber, decir, Nikon tenemos un ciclo de encendido/apagado cada 26 microsegundos. La modulación es simétrico tiene así sucesivamente 13uS y apagado toma 13uS.

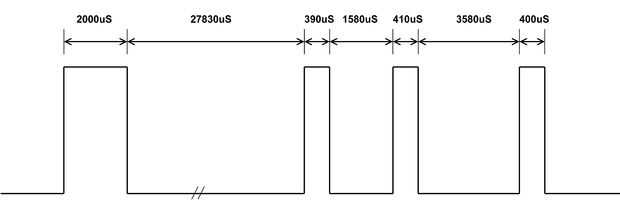

La secuencia de Nikon es (Felicitaciones a BigMike.it):
En para 2000uS
Para 27830uS
En para 390uS
Para 1580uS
En de 410
Para 3580uS
Sobre de 400
La secuencia es pulsada una vez, hay un retraso de 63ms, entonces es pulsado otra vez y la toma. Tenga en cuenta que la mayoría de esos números son divisible por 13.
Para Canon (con modulación de 32kHz - gracias a http://www.doc-diy.net/photo/rc-1_hacked/index.php):
16 ciclos (30uS cada)
Pausa para la 7.3ms
16 ciclos (30uS cada)
Mucho más simple.
Usando una biblioteca de demora precisa en el código, como la mayoría de las secuencias de Nikon son múltiplos de 13, solo podremos para bucles de ir a través de ellos para obtener la cantidad relevante del tiempo (el tiempo es solo un retraso normal). Hay algunas guías que sugieren que utilizar Asamblea para obtener el tiempo exacto, pero como se muestra en el enlace doc-diy, la sincronización puede ser bastante lejos y aún producir una señal de disparo válido.
La biblioteca de retraso usar bases sus retrasos de ciclos de reloj (conocer la frecuencia de reloj y el número de ciclos de reloj que se necesita para ejecutar una función dada) por lo que es muy precisa, pero limitadas a la precisión de su cristal.
Otros fabricantes
Si tienes una cámara diferente, simplemente modificar la shoot(); función en el código de C final. Debería ser bastante fácil si usted sabe la modulación y la secuencia de pulso.
Olympus: http://olyflyer.blogspot.com/2007/07/how-to-make-your-own-rm-1-compatible.html
Pentax: http://sourceforge.net/projects/prcf/ mira el código fuente de la secuencia
Hardware
Como vamos a utilizar un emisor de corriente alta, no podemos simplemente dibujamos esa corriente a través del microprocesador (vea la hoja de datos para grados máximos absolutos). Qué vamos a hacer en cambio es sacar directamente de la batería con un interruptor electrónico, el MOSFET.
A diferencia de un transistor que implica difíciles cálculos para obtener las corrientes de colector y emisor, ganancia y así sucesivamente, los MOSFETs son sorprendentemente fácil de usar.
El 2N7000 te recomiendo compres es una básica baja potencia ' FET. Hay muchas variedad de ' FET que puede utilizarse para cambiar muchos amperios utilizando microcontroladores que sólo frazzle si trataban de establecer este tipo de corriente. Hay tres partes en la ' FET, la fuente, la puerta y el desagüe.
El cable de fuente está conectado al suelo y la puerta está conectada con el pin del microcontrolador (sólo conecto les hacia arriba, pero te podría poner siempre una resistencia en por si acaso - Compruebe el voltaje de umbral). Los componentes que desea encender son conectados en el riel de alimentación y el cable de drenaje. Cuando la tensión umbral se alcanza en la puerta - es decir, cuando el micro en el pin - la ' FET comienza realizando y actúa como un cable para completar el circuito entre la alimentación y la tierra. Para el 2N7000 el umbral es un máximo de 3V mínimo de 0.8V.

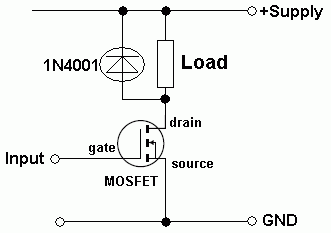

También observamos que la resistencia de la drenar-fuente (el ' FET actúa como un resistor tiende un puente sobre los componentes a tierra) es muy pequeño - en el orden máximo de 5R. Mientras que esto es muy pequeño, podría significar una sensible caída de corriente en el emisor - puede compensar reduciendo el valor de la resistencia en serie con el emisor. Esta resistencia, con la muy útil (de) calculadora de LED de 3V en una tensión directa (ver hoja de datos de la irradiacion) de 1.7V y una corriente de 80mA a 18R. Usted podría conseguir lejos con un 12R y engancharía con 18R para estar en el lado seguro. Imagen 1 muestra cómo se cablea el circuito hasta
V + en este caso es nuestro carril de 3V. La puerta es ver a 5V, el LED actualmente se enciende.
Si usted desea estudiar cómo funcionan realmente los MOSFETs y la información técnica más detallada:
