Construir su propio dispensador de lápiz electrónico (9 / 15 paso)

Paso 9: Cableado para los sensores

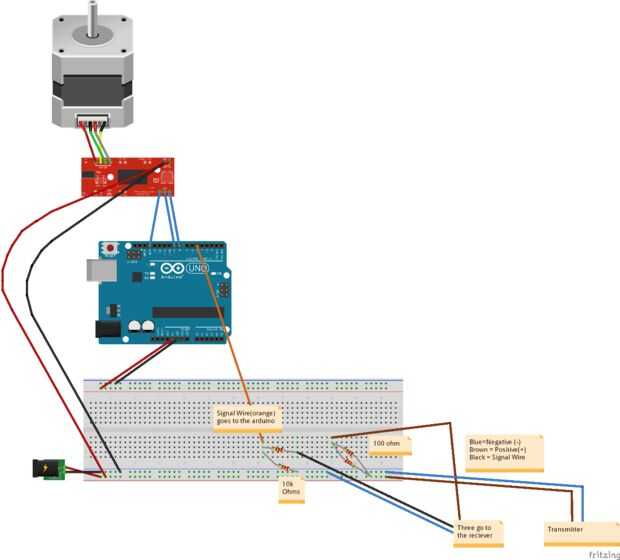

Utilice este diagrama para conectar los dos sensores fotoeléctricos. Diagrama de

La imagen entera del circuito también tiene atado con alambre paso a paso.

Nota (he soldado todo el circuito en una placa de prototipo)

Después encender los dos sensores, usted puede ver si están trabajando mirando un led en uno de los sensores. Ponga la mano o algo entre ellos y el led debería funcionar.
