Paso 8: Comenzar con el motor

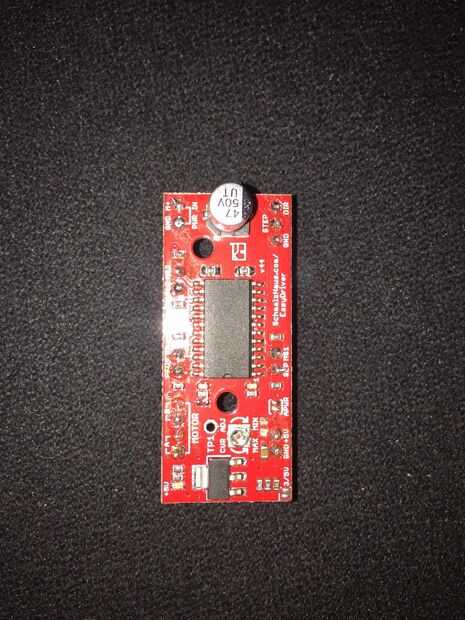

Así que ahora es el momento para conseguir el trabajo paso a paso. Tomar el controlador que está utilizando y empezar a soldar los cables en estos lugares:

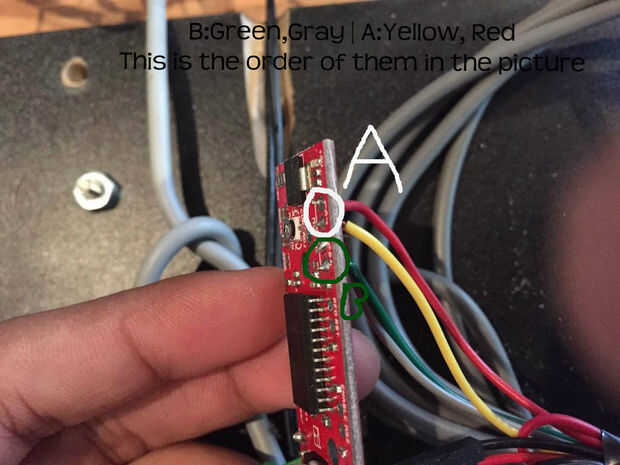

1. para los cuatro cables que salen del motor paso a paso, usted tiene que soldar en este orden:
El rojo y el amarillo son un grupo e ir en los dos agujeros marcados como
El gris y el verde van en los dos agujeros marcados
Todos estos en lugar de la soldadura

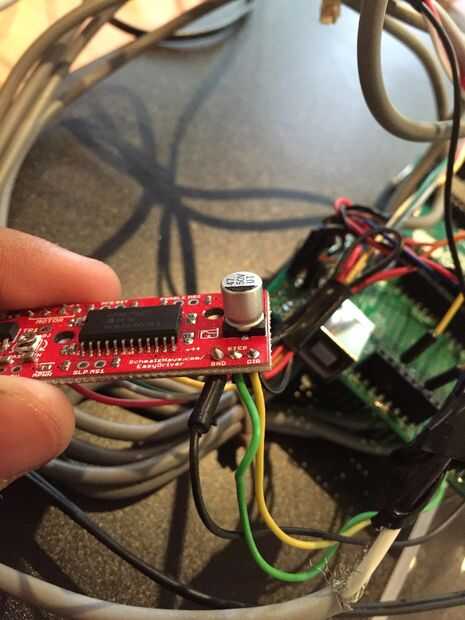

2. ahora para la parte de paso del conductor
Cualquier alambre en cualquier orden de la soldadura en los tres. Uno marcado como GND irá al suelo y las otras dos Irán a puertos en el arduino, así que nos se preocupa de los tres más tarde.

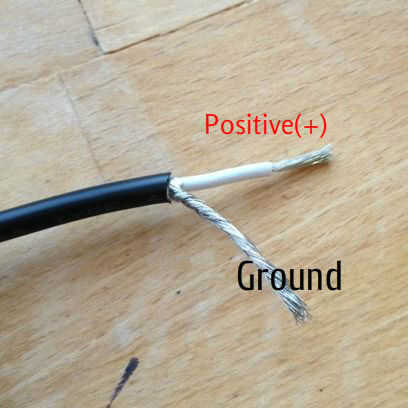

3 la última parte está dando el controlador 12 voltios y tierra. Para los 12 voltios usé un viejo cargador de laptop y cortó la cabeza. El alambre externo es tierra y el cable aislado de mediano es el positivo. Utilizar una hembra al cable macho para conectar en los pines del controlador (o sólo podría soldarlos)
Para probarlo puedes ir y utilizar la biblioteca paso a paso de accel y cargar un programa predeterminado. Aquí está la descarga de la biblioteca.
