Construir su propio Eco-Quad Copter de reciclada y materiales reciclados (4 / 12 paso)

Paso 4: Quad Copter fuselaje brazos

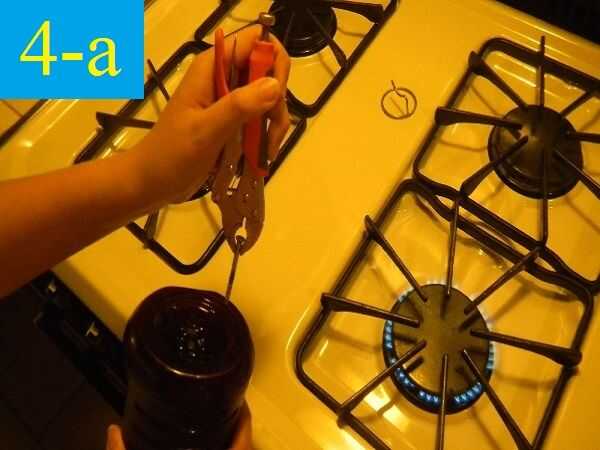

4-a. Ahora es tiempo para trabajar en los brazos de fuselaje de helicóptero cuádruple. En primer lugar identificar las ubicaciones de los orificios que corresponden a los 4 agujeros y cortes de entrada en los 4 brazos de fuselaje de alambre. Otra vez, usé mi plantilla para localizar donde estarán estos agujeros en las bases de las botellas, que se corresponden también con los agujeros en el recipiente de la cápsula. Corté estos agujeros, mediante el método de tornillo caliente descrito anteriormente, que crea los bordes lisos, reforzados.

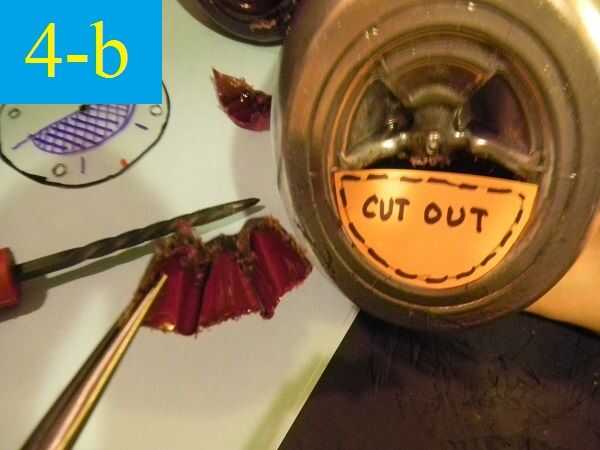

4-b. El corte en la base de la botella de té (uno de los cuatro brazos de la quad copter) es donde se ejecutará el cableado de salida del recipiente de la cápsula.

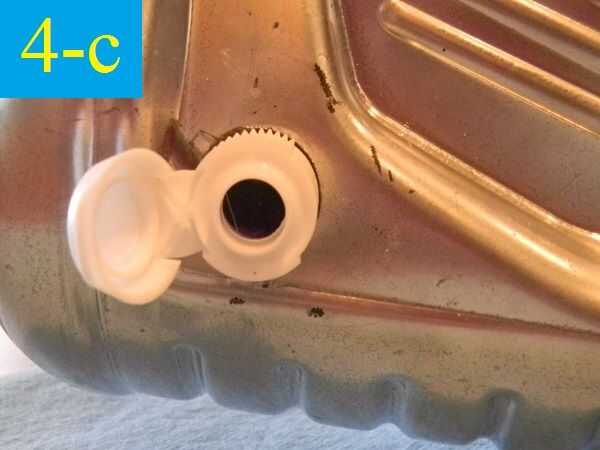

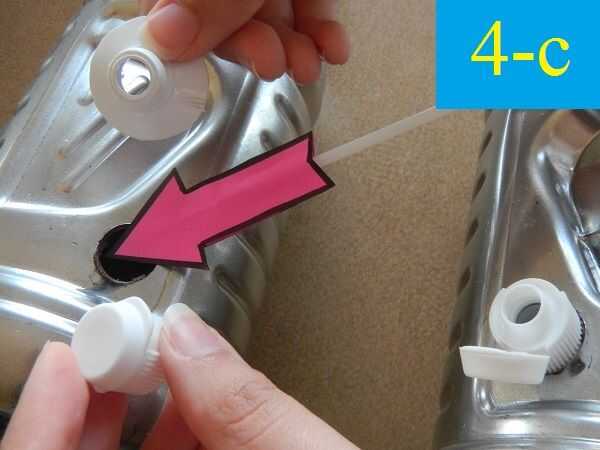

4-c. Debido al calor generado por los componentes eléctricos, quería crear un sistema de ventilación, pero uno que sea resistente al agua. Como se puede ver en los cuadros correspondientes, corte los extremos de los tubos de crema dental que abiertas y cerradas. Luego corté los agujeros de tamaño adecuados en el centro de cada brazo del fuselaje, cerca de 2 pulgadas (5cm) lejos de donde se montarán los brazos y envases de cápsulas. He creado un sello de agua adhesivo, utilizando Shoe Goo™.

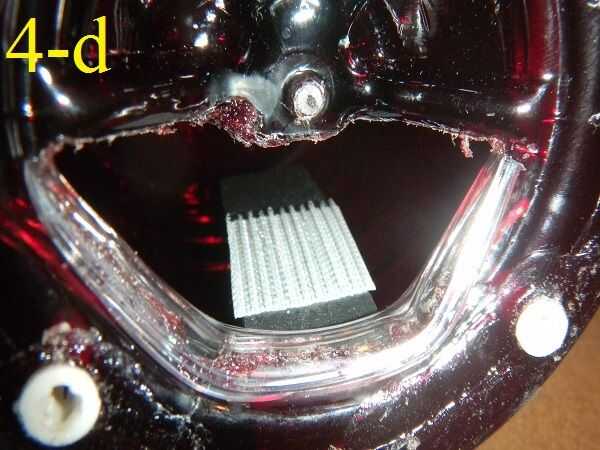

4-d. Ahora se necesita algún tipo de apoyo en cada brazo de los CES. Yo capas de dos piezas de espuma dentro de cada una de mis botellas de té, como se ve en los cuadros correspondientes. El CES se colocará encima de la espuma, con Velcro adhesivo para soporte y absorción de impactos.

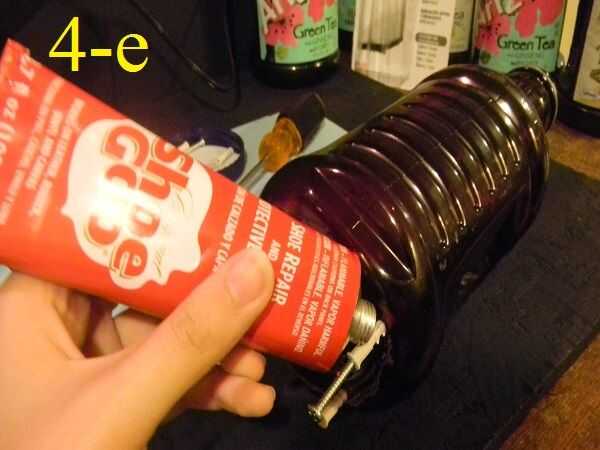

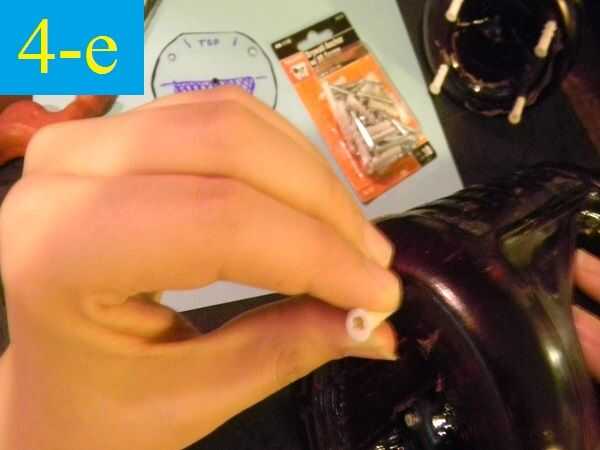

4-e. Se use taquetes, tornillos y Shoe Goo™ para asegurar una conexión estanca entre los brazos del fuselaje y el contenedor de la cápsula. En este paso, he insertado los 4 anclajes de pared de plástico en los orificios ya cortados en la base de la de las botellas de té (en el paso 4-a) y otra vez... mantiene en su lugar con Shoe Goo™. (Los tornillos se utilizará en el brazo para montaje posterior de la cápsula.)
