Paso 5: Diseño de la plataforma Motor

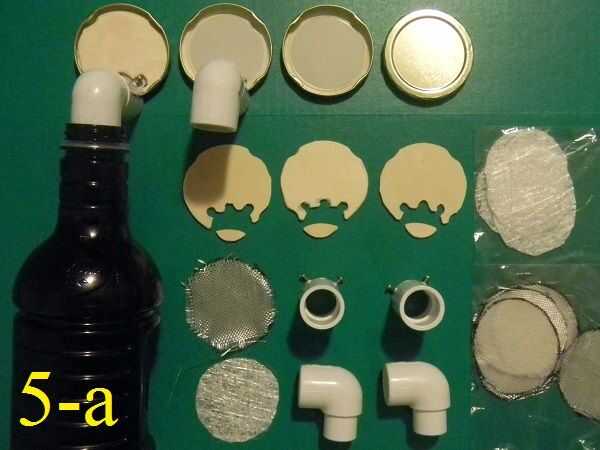

5-a. Para hacer las plataformas de motor, usted tendrá que elegir una base y materiales para rellenar como capas, para crear un firme apoyo para los motores.

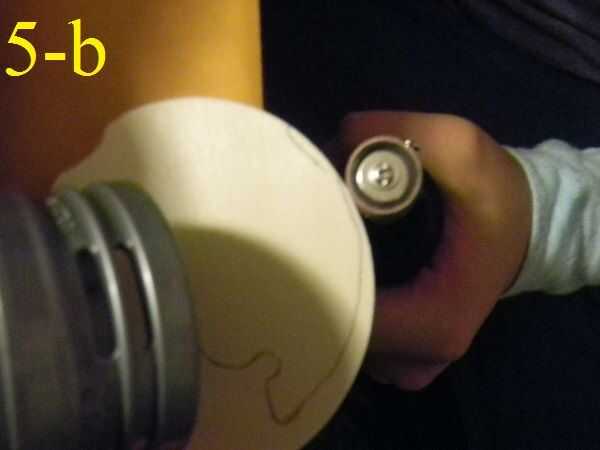

5-b. Decidí comenzar con las tapas de tarro de salmuera idéntico, metal que tienen diámetros de 2 pulgadas ¾ (7 cm) y piezas circulares de madera contrachapada de Luan. Después de crear un patrón para las piezas de madera contrachapada circular que encajaría bien en la tapa del tarro de la salmuera, solía una herramienta Dremel™ con un accesorio de barril lijadora de arena y forma de todas las áreas de madera más grandes.

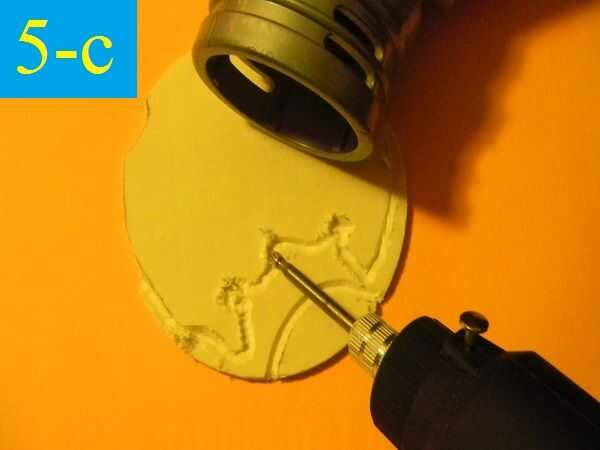

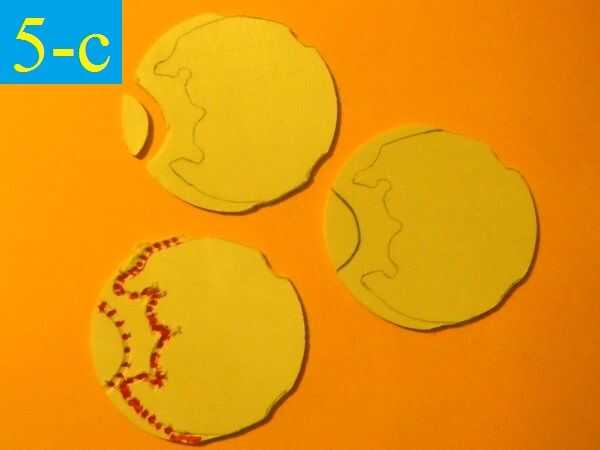

5-c. Cuando el recorte de madera tenía un contorno áspero, tomé un pequeño accesorio de enrutamiento Dremel™ y retirar la madera en las áreas más apretadas del patrón y cortar la pieza en forma de almendra para la plataforma motor.

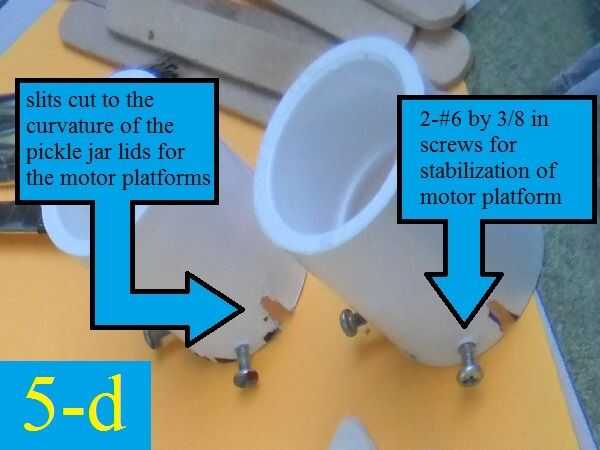

5-d. Dos ranuras se cortan en conector de PVC slip/slip para que coincida con la curva de la tapa del tarro de la salmuera, con un pequeño Dremel™ Sierra de rotary. Se perforan tres agujeros de 1/8 de pulgada en la base del conector entre las dos rendijas. Luego se atornillan dos tornillos #6 por 3/8 en los dos agujeros exteriores. El agujero en el medio permite el epoxi a flujo sobre la pared de conector y en la tubería durante el montaje de motor de la plataforma.

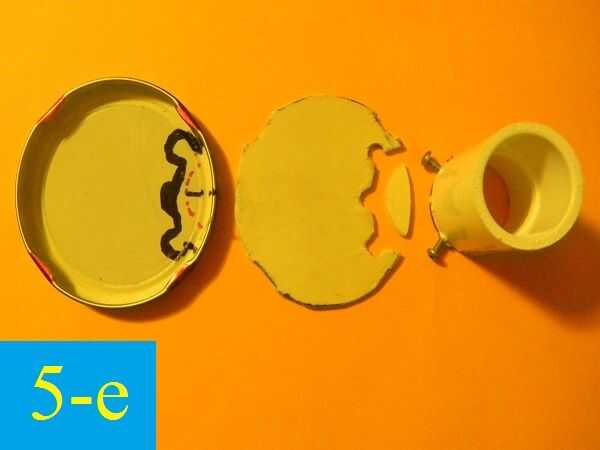

5-e. Este es el diseño básico de la plataforma de motor. Las piezas de madera se colocará dentro de la tapa del tarro de la salmuera primero. A continuación, el conector de PVC slip/slip se colocará de manera que los tornillos alinean con las dos curvas exteriores en madera, con la pieza en forma de almendra, colocándose entre el interior borde del conector y el borde de la tapa.

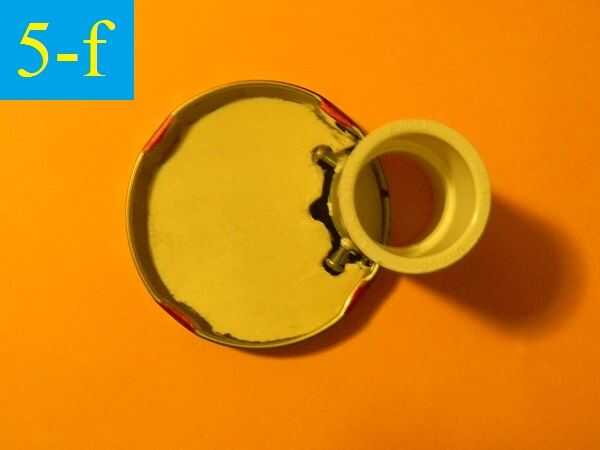

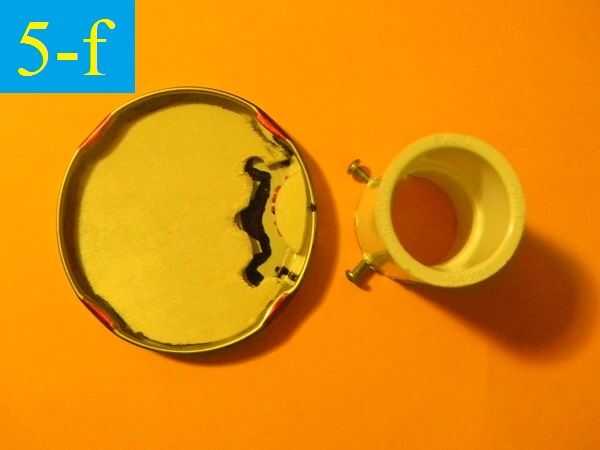

5-f. Estas fotos muestran el posicionamiento básico del patrón madera contra el conector de PVC slip/slip, así como la forma de que la pieza en forma de almendra encaja en el conector, para poder entender cómo estos componentes se colocará dentro de esta sección de la plataforma de motor.
