Paso 1: esquemas de

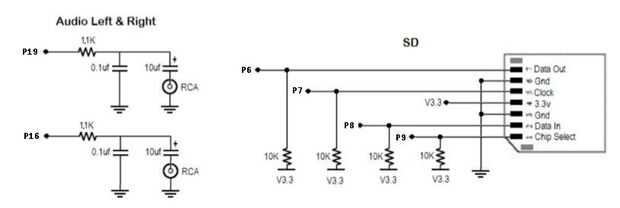

Si está creando su propia versión del reproductor de Audio Pocket SID, necesitará replicar dos circuitos:
- Canal de R/L Audio P16 y P19
- MicroSD (o SD) interfaz en P6-P9
Aquí está la lista de piezas:
- 2 - 0.1uf condensadores
- 3 - los condensadores electrolíticos de 10uf
- 3 - conectores screwterminal
- 2 - 1.1 k resistencias
- 4 - 10K resistencias
- Conexión del adaptador SD 1
- Junta 1-hélice (inicio rápido recomendado para características completas)
- 1 protoboard o placa de prototipos
- 1-wire y básicas herramientas
Los pasos siguientes utilizan el tablero "Servo y más" de Propellerpowered, pero pueden ser replicados utilizando un trozo de tablero "perf". Tenga en cuenta que los números de mayo, mayo no coincida con la Junta de SAM y ajustar en consecuencia como su construcción este proyecto.
