Paso 3: Conexión de sensores a la unidad Base

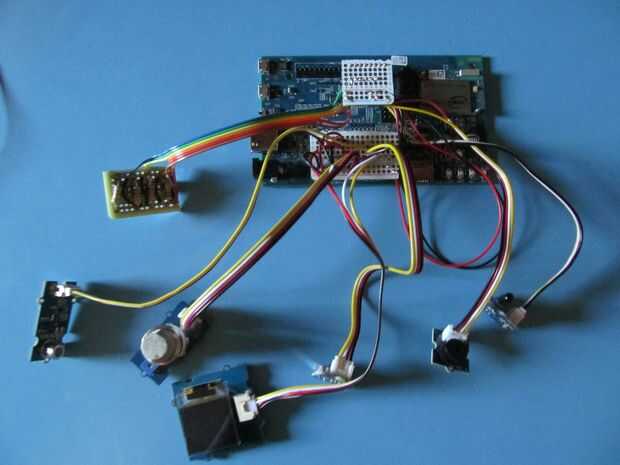

Permite continuar la construcción de la central conectando los sensores a la tarjeta Intel Edison. Para este paso necesitarás todos los sensores (pero no el OLED exhibición, lo que damos en el siguiente paso) y la mitad tamaño perma proto board junto con algún cable.

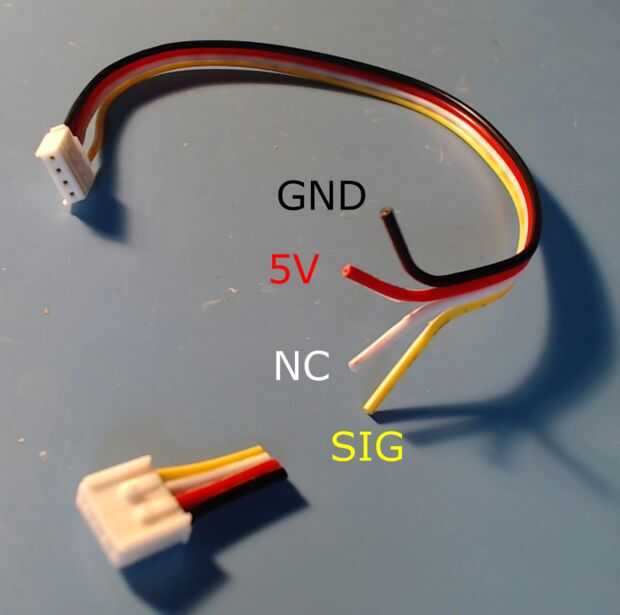

Todos los sensores Grove utiliza el mismo conector de 4 cables. Como puede decir de la imagen de arriba hay un cable para tierra, energía y una línea de señal. El cable blanco es también una línea de señal, pero no se utiliza en los sensores de la unidad base (calidad del aire, MQ2 gas, sonido, temperatura y humedad, zumbador y llama) cortados un extremo del cable por lo que se puede soldar a la Junta de proto perma.

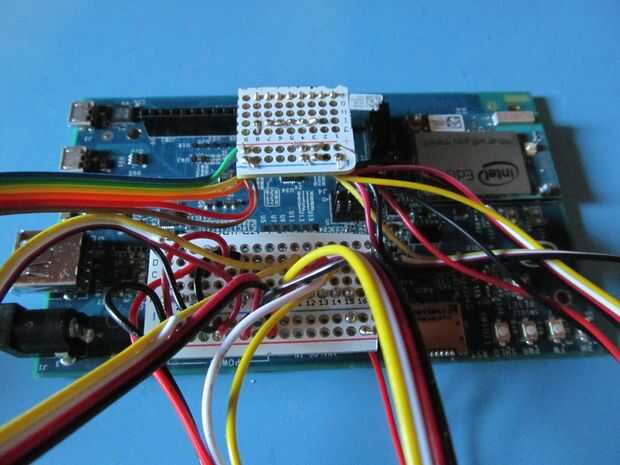

Permite comenzar cortando el proto perma en dos pedazos áspero el tamaño de los de la imagen de arriba. A continuación, un 1 x 6 0,1" masculino encabezado a un lado de la Junta de la soldadura, saltar un agujero y soldadura en. otro jefe masculino de 1 x 8. Asegúrese el lado norte de la placa de expansión de arduino (el lado con la ranura para MicroSD) como si se tratara de la mitad de un escudo de arduino. También puede soldar un encabezado macho 1 x 8 para la otra pieza de proto perma. Esta pieza de proto perma conecta a la cabecera de mujer más cercana al módulo de Edison de Intel.
A continuación puede soldar cables rojos del sensor 8 todos y el + tren en el proto de perma. También soldar todos los cables de la tierra negra al - riel en el más grande proto perma. Ahora Conecte los rieles positivos juntos de tableros, así como los negativos. En la protoboard grande soldadura un cable de puente desde el riel de 5V al pin conectado a 5V Edisons así como uno de la tierra con el conector de tierra.
Ahora que tienes las líneas de energía todo conectadas, permite conectar las líneas de señal (cables amarillos). Se conectan como sigue:
- La calidad del aire > A0
- Llama > D2
- MQ2 Gas > A1
- Sonido > A2
- Zumbador > D3
- Temperatura > D8
Tenga en cuenta que el software no es compatible pero el sensor de temperatura. Vea cuestión 3.
Verifique las conexiones y luego continuar en! En el siguiente paso será conectar la pantalla OLED.
