Construir su propio sistema de monitoreo y domótica (5 / 11 paso)

Paso 5: Agregar botones y conector de alimentación a la unidad Base

Ya casi terminamos con el hardware de la unidad Base! Para este paso vas a necesitar cuatro pulsadores, cuatro resistencias de 10K y un cable de cinta. También necesitará otro pedazo de proto perma.

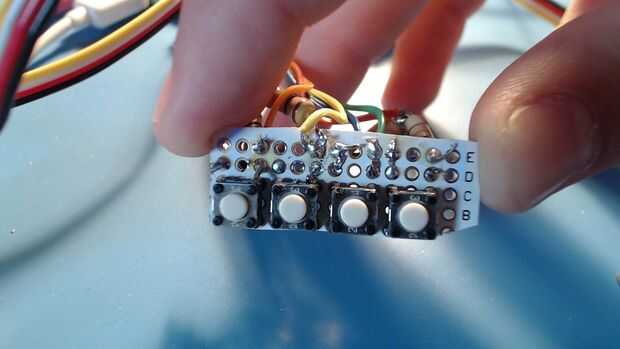

1. Coloque los cuatro botones bien cerca unos de otros y lo más cerca posible a un lado de la protoboard.
2. La soldadura de una pierna del botón superior D4
3. La soldadura de una pierna del botón de selección (debajo del botón superior) a D5
4. La soldadura de una pierna del botón back (con el botón select) a D6
5. La soldadura de una pierna del botón de abajo para D7

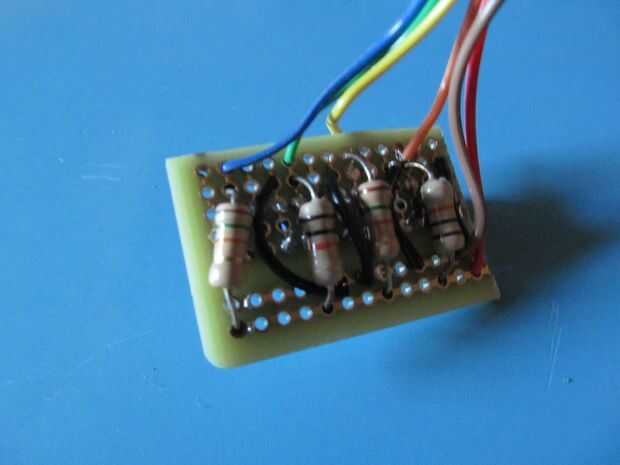

6. Conecte cuatro resistores de 10K a las piernas mismo usadas anteriormente.
7. Conecte el otro extremo de cada resistencia a la línea de alimentación de 5V.
8. Conecte las otras piernas de botón no conectados a tierra.

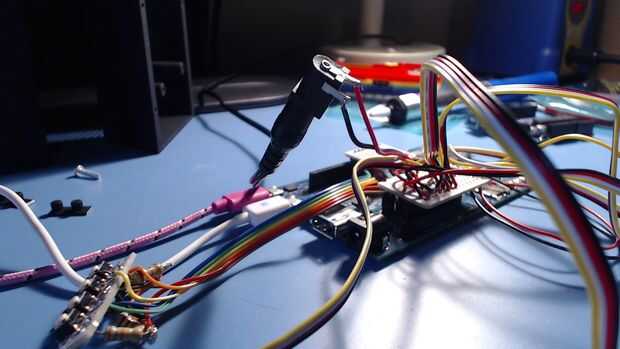

Por último, permite conectar el barril C.C..

Simplemente soldar un cable de tierra con el conector de tierra en el conector de barril y un hilo de VIN al terminal positivo en el conector de barril. Tenga mucho cuidado, que nada se pone en cortocircuito hacia fuera, como usted no querría 12 voltios en el Edison donde no pertenece.
