Construir su propio steampunk pollo-walker mech (3 / 8 paso)

Paso 3: Pistones / pierna superior Mech

Ya que quería un frente hacia atrás de la rodilla piernas superiores de mech, necesarias para conectar entre el frente de mi caja de marco y la parte posterior de los pies de mech. La parte difícil era que necesitaban también suficientes grados de libertad que podrían rastrear donde mis rodillas mirando hacia adelante movió los pies. Al final fui con un diseño de pistón con un empalme del tornillo (rotación) en cada extremo.

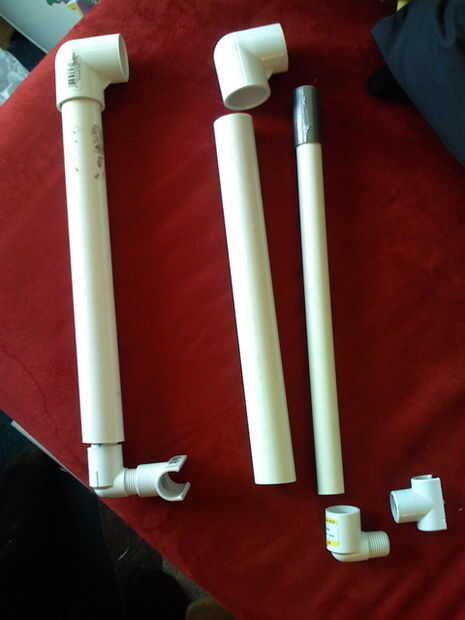

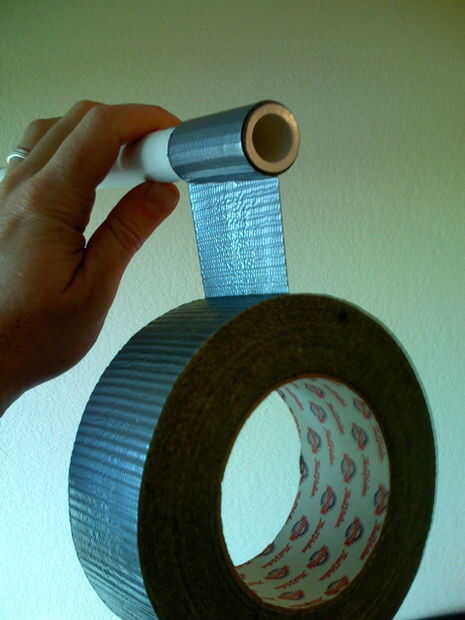

El pistón es una pieza 1"-diámetro interior del tubo de PVC con un pedazo de ½" PVC interior. El tubo interior deja todavía un margen de maniobra, por lo que envuelve cinta alrededor de la aproximadamente ocho vueltas para hacer un ajuste apretado un poco que todavía se deslice hacia adentro y hacia afuera. Al tubo interior que ha añadido una articulación del codo que se rosca en el otro extremo, que me dio rotación donde se conecta el pistón a la estructura. Para os adjunto un complemento "silla de montar común" que podría encajar en el marco de la misma y aún ser desconectado para el almacenaje fácil. En el extremo inferior he añadido una articulación del codo que une a un
longitud de la tubería de 1" PVC que pasó a través de los orificios superiores en los pies de mech. Puesto que los pies de mech son cónicos, menor Cruz tubo en la parte trasera dos pistones será más largos que para los dos que van en la parte delantera.

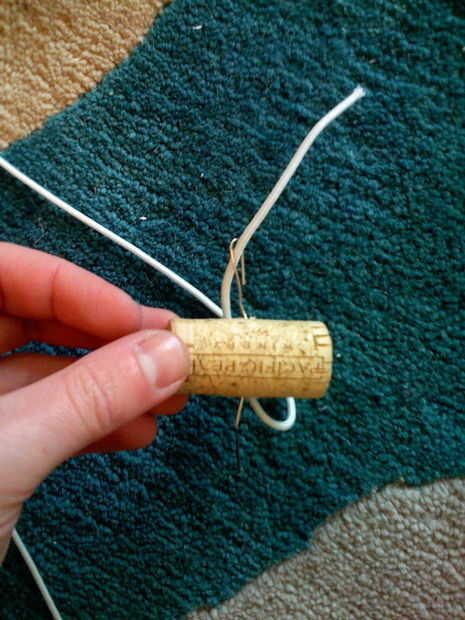

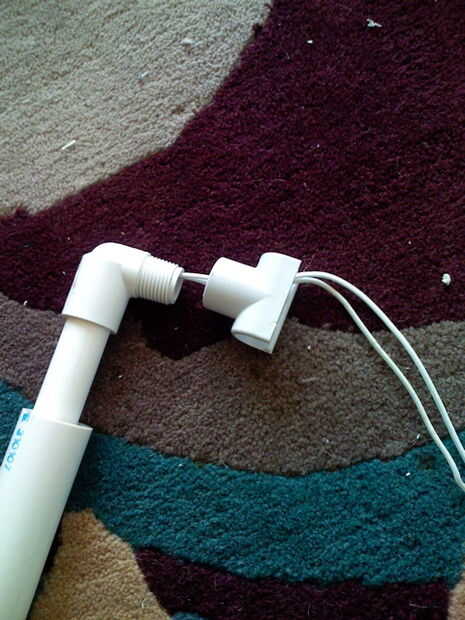

No han sido necesaria, pero sólo para asegurarse de que el pistón no jam como estaba caminando roscado una banda elástica por la mitad de la tubería interna. En el codo más grande I rosca el elástico a través de un tapón (que encaja dentro de la articulación, pero es demasiado largo para ir alrededor de la vuelta) y se duplicó nuevamente hasta la silla de montar de snap, donde ató apagado. Esto hizo que los pistones naturalmente rápido cerrados, que también hizo más fácil almacenamiento.
