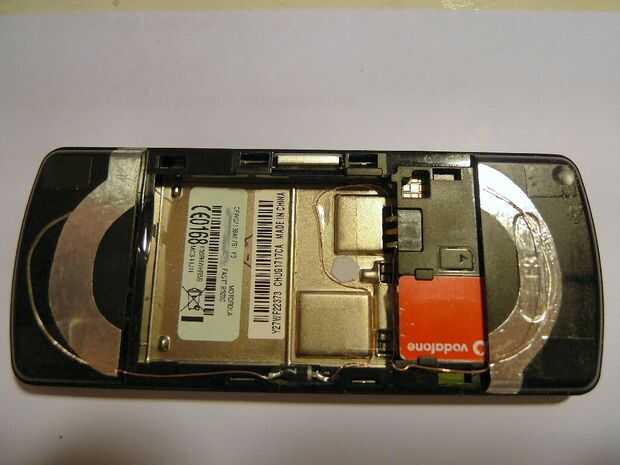

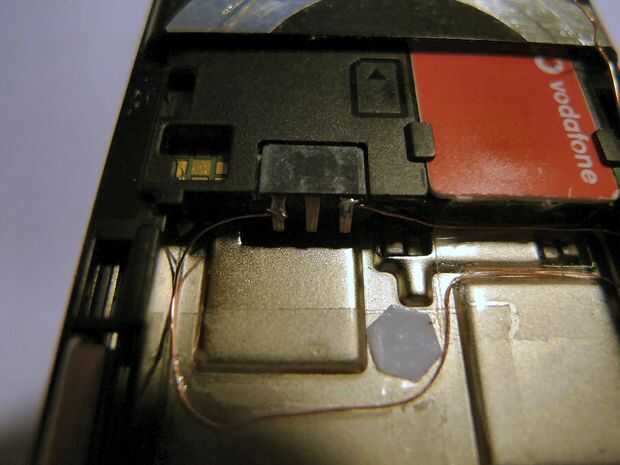

Paso 3: Cableado del doide...
Un cargador de iones de litio básico es un cargador de corriente constante, con un detector de final de la carga, termina de carga cuando la batería alcance su carga completa a 4.2V (más común) y el cargador pasa al modo de carga lenta.
Una célula solar puede ser modelada como una fuente de corriente en paralelo con un diodo. Un voltaje más alto se logra apilando estas células individuales en serie.
http://en.wikipedia.org/wiki/Solar_cell#Equivalent_circuit_of_a_solar_cell

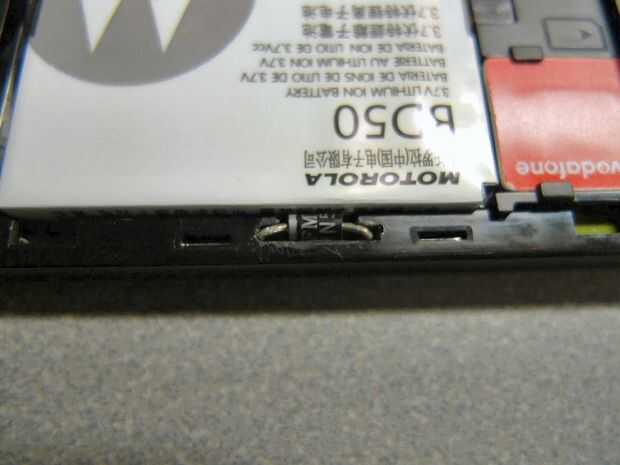

En este caso, el circuito de carga consiste en sólo un diodo de Schottky bloqueo. Ventaja es su bajo voltaje sesgado hacia adelante, que es alrededor de 0.3V.
http://en.wikipedia.org/wiki/Schottky_diode
¿Es seguro cargar la batería de esta manera?
La corriente de carga es muy pequeño, comparable a un cargador, el acto de la célula solar como una débil fuente de corriente constante. El panel traje tiene un voltaje de circuito abierto de 5.8V bajo luz del sol brillante y una corriente de corto circuito sobre 80mA, usted puede medir esto con cortocircuitando su multímetro digital a través de la terminal, que esto es un poco más del 10% de la capacidad de la batería en 700mAh el panel solar. Pero recuerde que cuando carga se produce, es una tensión 4.0V y superiores (3.7V + 0.3V gota del diodo), la red de carga actual (menos la corriente consumida por el teléfono) no va a ser más que la corriente de cortocircuito medido.
En cualquier caso, la regla para cargar baterías de manera segura es hacerlo a 0,1 C (es decir 70mA) y aquí, la corriente de carga no incluso el exceso de esta cifra.
Una corriente neta positiva por encima de la potencia stand-by carga la batería. Algunos que he hecho el experimento muestra resultado prometedor. Tarda 3 horas de buen sol para cargar una batería 'muerta' con el teléfono apagado para durar 12 horas cuando el teléfono esté en espera sin carga.
Otra vez algún cálculo, trabajando hacia atrás, dado que el teléfono basa 6mA en espera, h 12 x 6mA = 72mAh, cada hora de sol le 24mAh (72mAh/3), en espera el teléfono consume 6mAh, así una carga neta de 18mAh irá a la batería. Considere un día con 6 horas de carga (día) y por 18 horas sin (noche), la izquierda del teléfono en modo de espera indefinidamente.
Sin embargo, es mejor dejar el panel solar carga el teléfono sólo cuando el indicador de batería muestra una barra debajo de una carga completa.
