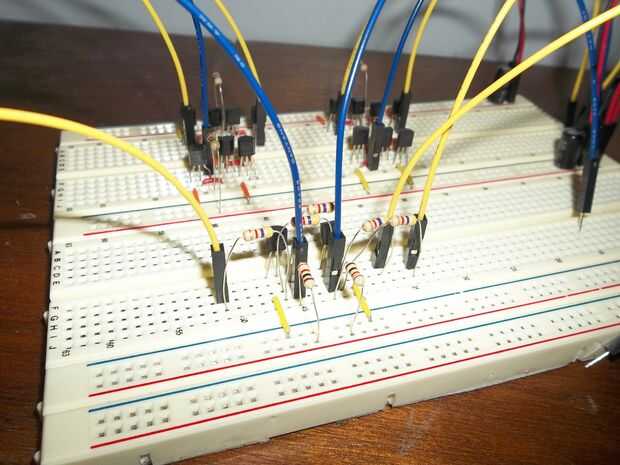

Paso 9: Construir el Flip Flop

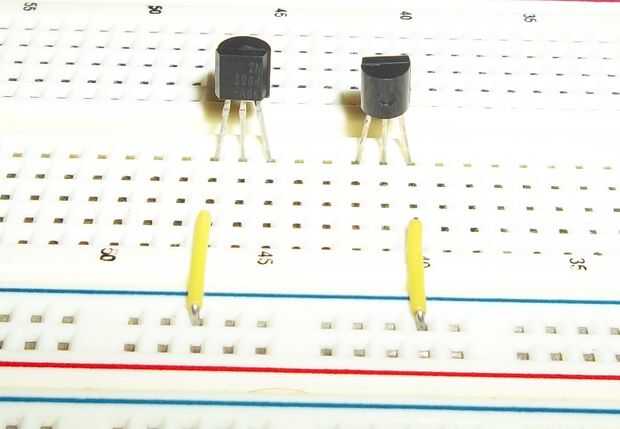

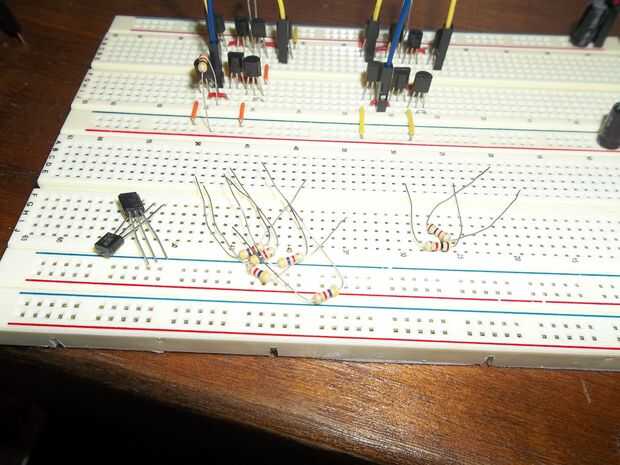

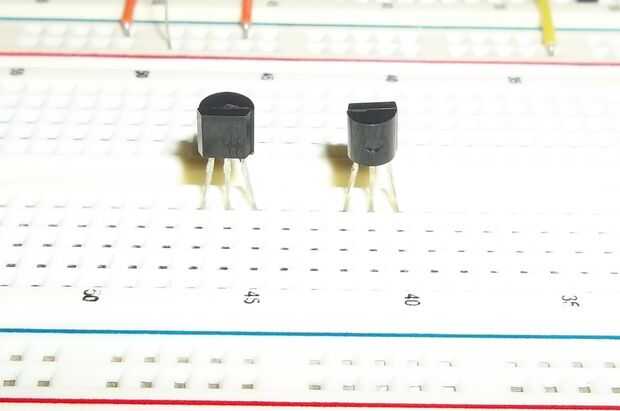

Comience por colocar los transistores en el tablero. La izquierda debe tener su borde plano mirando hacia usted y la derecha debe tener su borde redondeado frente a usted. Tienen una separación de 2-3 filas entre ellos, esto impide que las cosas que llena. Luego agregar puentes desde sus emisores a tierra.

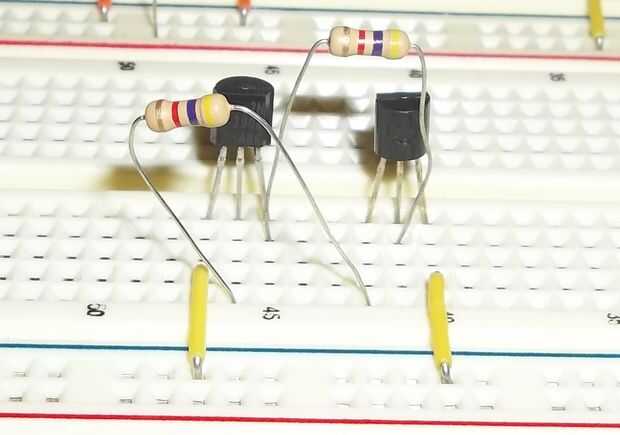

Añadir una resistencia de ohm 7 4 de k de la base de un transistor con el colector de la segunda. Luego agregar un resistor de k 7 4 desde la base del segundo transistor con el colector de la primera.

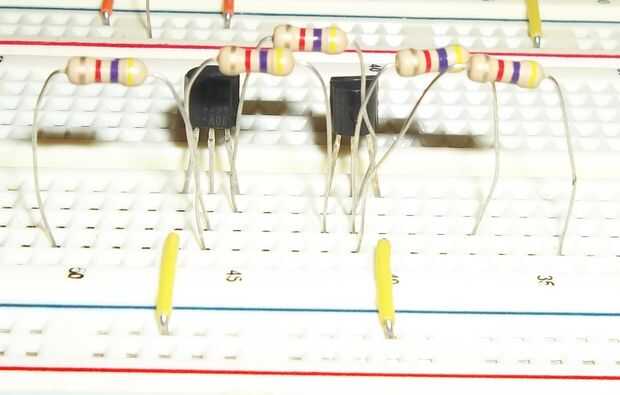

Ahora en el transistor de la izquierda, añadir una resistencia de ohm 7 k 4 a la base y tienen su otro cable sale a la izquierda. Se trata de la entrada del conjunto. En el transistor de la derecha, añadir 2 resistencias de ohm 7 k 4 a su base. Sus otros conductores no deben ser conectados juntos. Estas serán las entradas de reset.

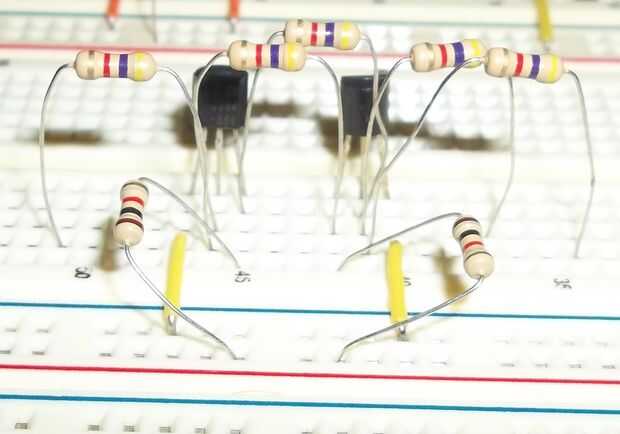

Luego agregar un resistor del ohmio 1 k desde el colector de un transistor a Vcc. Repita para el segundo transistor.

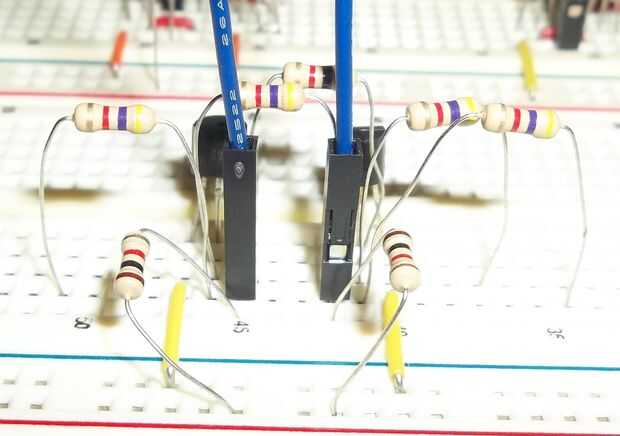

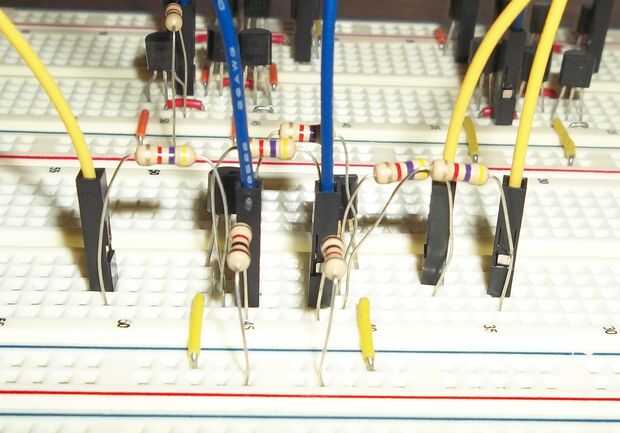

Ahora lleva su tiempo para añadir la entrada y salida. Las salidas están conectadas a los colectores de los transistores. La salida izquierda es la salida del inversor. Va con una señal de Reset. El mejor rendimiento es el resultado de no invertir y va con una señal de ajuste. Las entradas están conectadas a las tres resistencias con sólo una conexión. Debe haber uno en el lado izquierdo y dos en la derecha.
Es el completo fracaso de tirón de SR. Si usted quiere probar se vaya al siguiente paso, si no vaya directamente al paso 10.
