Paso 12: Las otras cosas

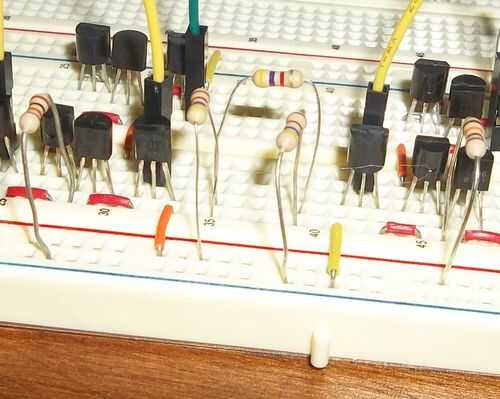

Comenzará con el divisor de tensión. Para ello necesita los tres 4k7s que escogiste específicamente para él. Si hay espacio abierto entre los comparadores, puede construir allí pero si no hay espacio, sólo debes elegir un lugar con acceso a la referencia de ambos comparadores. Comience poniendo una resistencia en y conecte un cable a Vcc. Luego coloque otro unas filas de distancia con un cable conectado a tierra. Finalmente tome el tercer resistor y conecte a las otras dos resistencias. En vez de poner los cables de salida en él, ¡ sólo conéctelo a los comparadores ahora. Encuentra las entradas de referencia de los comparadores. Es muy importante que usted use las entradas de referencia porque usando la entrada incorrecta evitará que el temporizador funcione correctamente. La referencia de umbral se conecta a la resistencia ligada a Vcc y la referencia de gatillo se conecta a la resistencia ligada a la tierra. También en la resistencia ligada a Vcc, añadir un cable para la tensión de entrada.

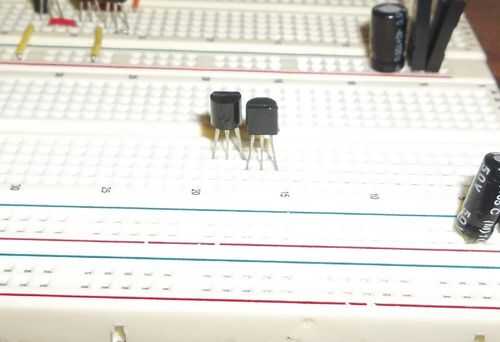

A continuación, vamos a hacer el conductor de salida. Para ello necesita un NPN y un PNP transistor. Comenzar colocando el transistor NPN en el tablero con la parte redondeada hacia usted. Luego poner el PNP a la derecha de él con su borde plano mirando hacia usted. Deben conectar los cables internos (los emisores). Un cable desde el plomo exterior del transistor NPN a Vcc y añadir un cable desde el plomo exterior del transistor PNP a tierra. Por último agregar un hilo que une las bases de los transistores. El cable de entrada para el controlador está conectado a las bases de los transistores y el cable de salida se conecta a los emisores, el interior dos plomos.

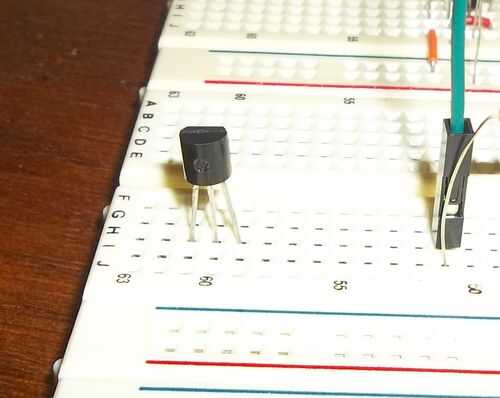

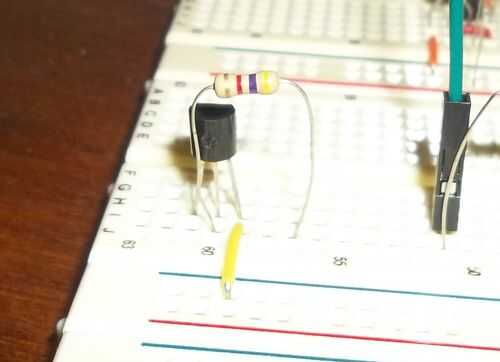

Después de el transistor del reajuste. El pin de reset externo del temporizador se conecta a este transistor que controla el flip flop. Usted necesitará un transistor PNP y un resistor del ohmio 1 k. Encontrar la resistencia de la segunda RESET en el flip flop. Reemplace el cable con un transistor PNP. Debe conectar el colector a la resistencia por lo que si la resistencia es hacia la izquierda, el borde redondeado del transistor debe hacer frente. Si está a la derecha, el borde plano debe enfrentar te. Luego añadir un cable desde el emisor a Vcc y una resistencia de ohm k 1 a la base. El otro cable de la resistencia será la entrada de reset así añadir un cable de entrada a él.

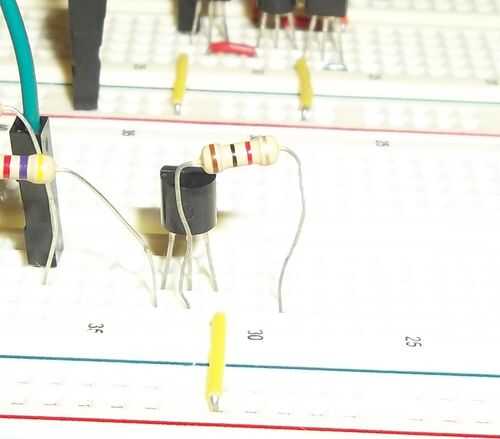

La última cosa a hacer es la entrada de la descarga. Usted necesitará un transistor NPN y una resistencia de ohm 7 k 4. Comience por colocar el transistor en la placa de modo que su borde redondeado quede frente a usted. Luego añadir un cable desde el emisor, bien el plomo, a tierra. Añadir una resistencia de ohm 7 k 4 a la base, el conductor medio. Finalmente añadir un alambre con el colector del transistor, el plomo sin nada conectado a él, se trata de la descarga. Agregar también un cable con el cable desconectado de la resistencia. El flip flop controla el transistor de descarga para que la entrada se conectará con el flip flop.
Ahora que las otras cosas se hace y con su tiempo para cablear todo de ella hasta el resto del circuito.
