Paso 13: Poniendo todo junto

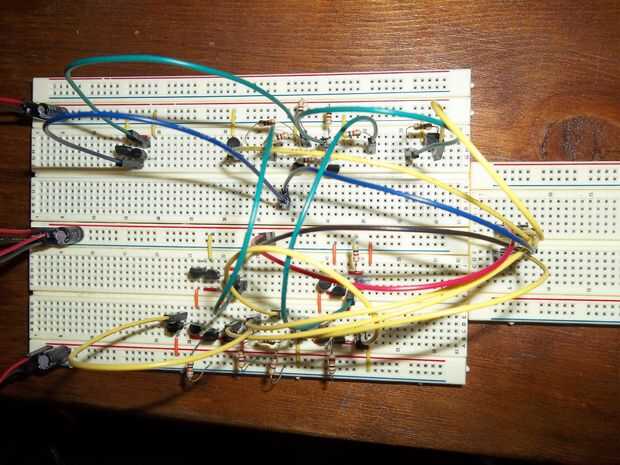

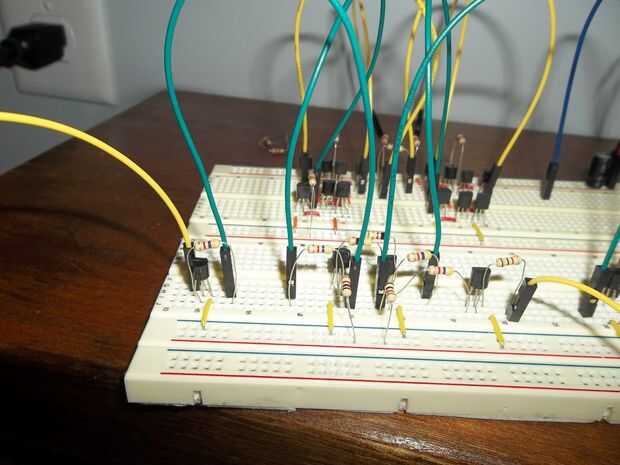

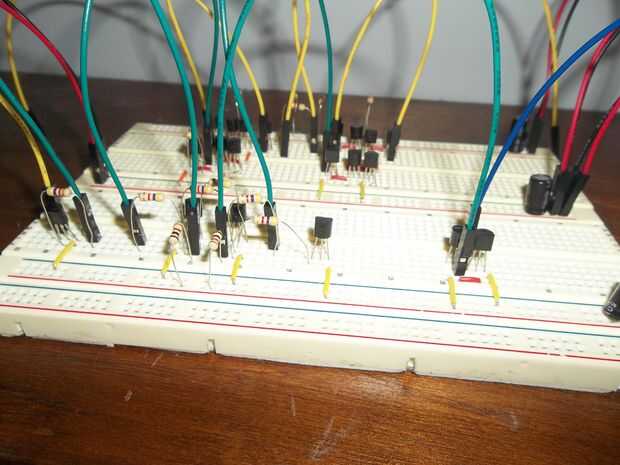

Puesto que el transistor del reajuste y el divisor de tensión fueron ya conectados a las entrada y comparador RESET referencias, respectivamente, sólo tenemos que conectar el transistor de descarga y el controlador de salida para el flip flop. La entrada de control de la descarga se conecta a la salida RESET de lo flip flop. La salida está en el lado de la entrada SET, no las entradas RESET! La entrada del controlador de salida se conecta a la salida del sistema que está en de lado el restablecimiento.

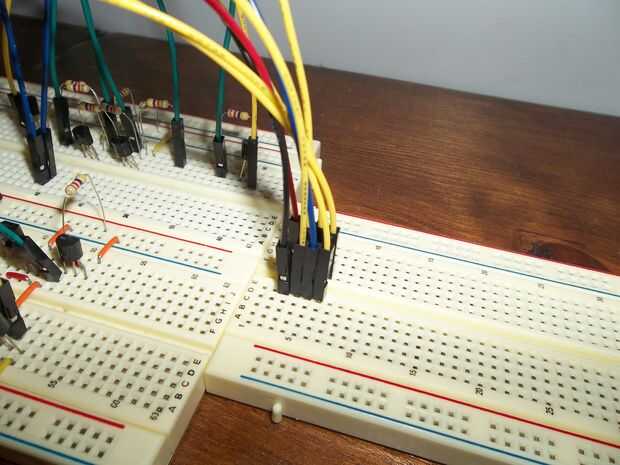

Después de eso, su tiempo para reunir todos los cables que son los pines del CI. Esto incluye: gatillo, umbral, tensión de Control, descarga, salida, Reset, Vcc y tierra. En mi opinión, la manera más fácil de alinear todos los pines es el pinout de la IC. Esta manera, usted puede hacer el circuito de prueba exactamente como lo haría si estaba usando el chip.
